Seite 1

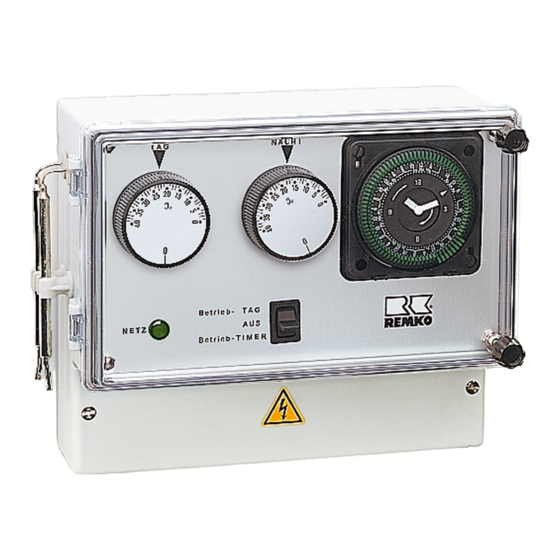

REMKO ATR-1 + 2 Tag-/ Nacht Temperaturregelung Ausgabe D - P11 Bedienung Technik Original REMKO REMKO - alles bärenstark.
Seite 2
Die eingebaute Wochenzeitschaltuhr (TIMER, mit Gangreserve) erlaubt die wöchentliche Vorprogrammierung des Heizbetriebes. Die REMKO-Temperaturregelung wird zur Aufputzmontage in zwei Aus- führungen geliefert: 1. Regelung ohne externe Verkabelung ATR-1 Der elektrische Anschluß sowie die Verbindung mit dem Warmluft- Heizautomaten muß...
Seite 3
◊ Lassen Sie die Temperaturregelung gemäß Anschlußschema (Seite 7) von einer autorisierten Elektrofachkraft anschließen und in Betrieb nehmen. ATR-2; steckerfertige Temperaturregelung: ◊ Verbinden Sie den Stecker des Thermostatkabels mit der Thermos- tatsteckdose des Warmluft-Heizautomaten. ◊ Verbinden Sie den Netzstecker mit einer ordnungsgemäß installier- ten Steckdose (~230V/50Hz).
Seite 4
Timer-Darstellung Minutenzeiger Markierungspfeil Schaltsegment Uhrzeit Wochentag Schaltscheibe Einstellen von Wochentag und Uhrzeit Dieser Vorgang ist erforderlich: 1. bei der Erstinbetriebnahme 2. bei der Umstellung auf Sommer- / Winterzeit 3. nach einem langfristigen Stromausfall Drehen Sie die Schaltscheibe in Pfeilrichtung, bis der aktuelle Wochentag dem Markierungspfeil gegenübersteht.
Drehen Sie den Minutenzeiger in Pfeilrichtung, bis die aktuelle Uhr- zeit dem Markierungspfeil gegenü- bersteht. (z. B. Fr 9.00 Uhr). Einstell- und Programmierbeispiel: Einstellen des Timers Die Timerfunktion ist nur bei nach außen gedrückten Schaltsegmenten möglich! Segmente nach außen Tagtemperatur Segmente nach innen Nachttemperatur Die Einstellung der Schaltzeiten erfolgt über die grünen Schaltsegmente...
Seite 6
Beispiel einer Timereinstellung: aktueller Wochentag: Freitag (Fr) aktuelle Uhrzeit: 15.00 Uhr Wahlschalterstellung: Betrieb-Timer Schaltfunktionen des Timers: Mo bis Fr: Ausgeschaltet: 00.00 bis 06.00 Uhr Eingeschaltet: 06.00 bis 16.00 Uhr Ausgeschaltet: 16.00 bis 24.00 Uhr Sa und So: Ausgeschaltet: 00.00 bis 08.00 Uhr Eingeschaltet: 08.00 bis 12.00 Uhr Ausgeschaltet:...
Seite 7
RT-N = Nacht-Thermostat RT-T = Tag-Thermostat = Betriebs-Wahlschalter (1 = Tag, 0 = Aus, 2 = Timer) Lassen Sie die REMKO- Temperaturregelung ATR-1 nur von einer autorisierten Elektrofachkraft nach den geltenden Vorschriften anschließen und in Betrieb nehmen. Ein anderer Betrieb / Bedienung als in dieser Anleitung aufgeführt ist unzulässig! Bei Nichtbeachtung erlischt jegliche Haftung und der An-...
Seite 8
