Technische Daten

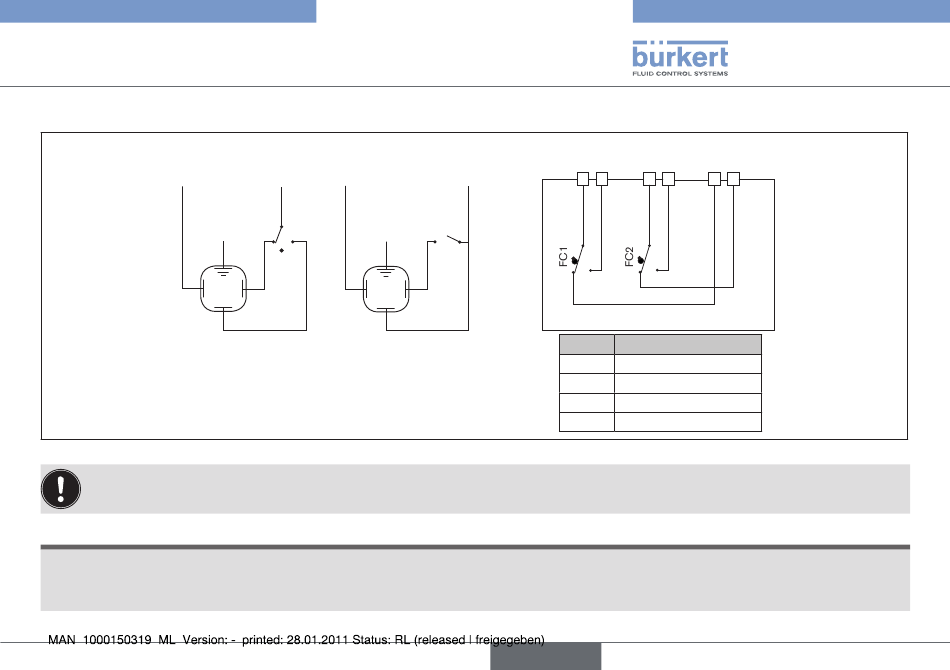

7.5. elektrische schaltschemen
3-Punkt Modus
N
-
TP/PE
1
Bild 2: Auf/Zu Ausführung
Sind die Klemmen 2 und 3 gleichzeitig mit Spannung beaufschlagt, ist die Klemme 2 die führende und der Antrieb fährt in Position AUF.
hinWeis!
Beim 3-Punkt Modus ist darauf zu achten, dass die Impulsdauer einer Ansteuerung mindestens 1 s beträgt. Vor einer erneuten Ansteuerung
ist eine Pausenzeit von mindestens 500 ms notwendig. Die auf dem Typenschild angegebene Einschaltdauer ist zu beachten!
Bitte darauf achten, dass die Platine mit Strom versorgt bleibt, sodass die Heizwiderstände in Betrieb bleiben.
Typ 3003
Auf/Zu Modus
Ph
N
+
-
Auf Zu TP/PE
2
1 2
3
3
Ph
4 5
+
Auf Zu
symbol
FCO
FCF
FC1
FC2
deutsch
Rückmeldung
6 7 8 9
bedeutung
Endschalter AUF
Endschalter ZU
Zusätzlicher Endschalter 1
Zusätzlicher Endschalter 2
