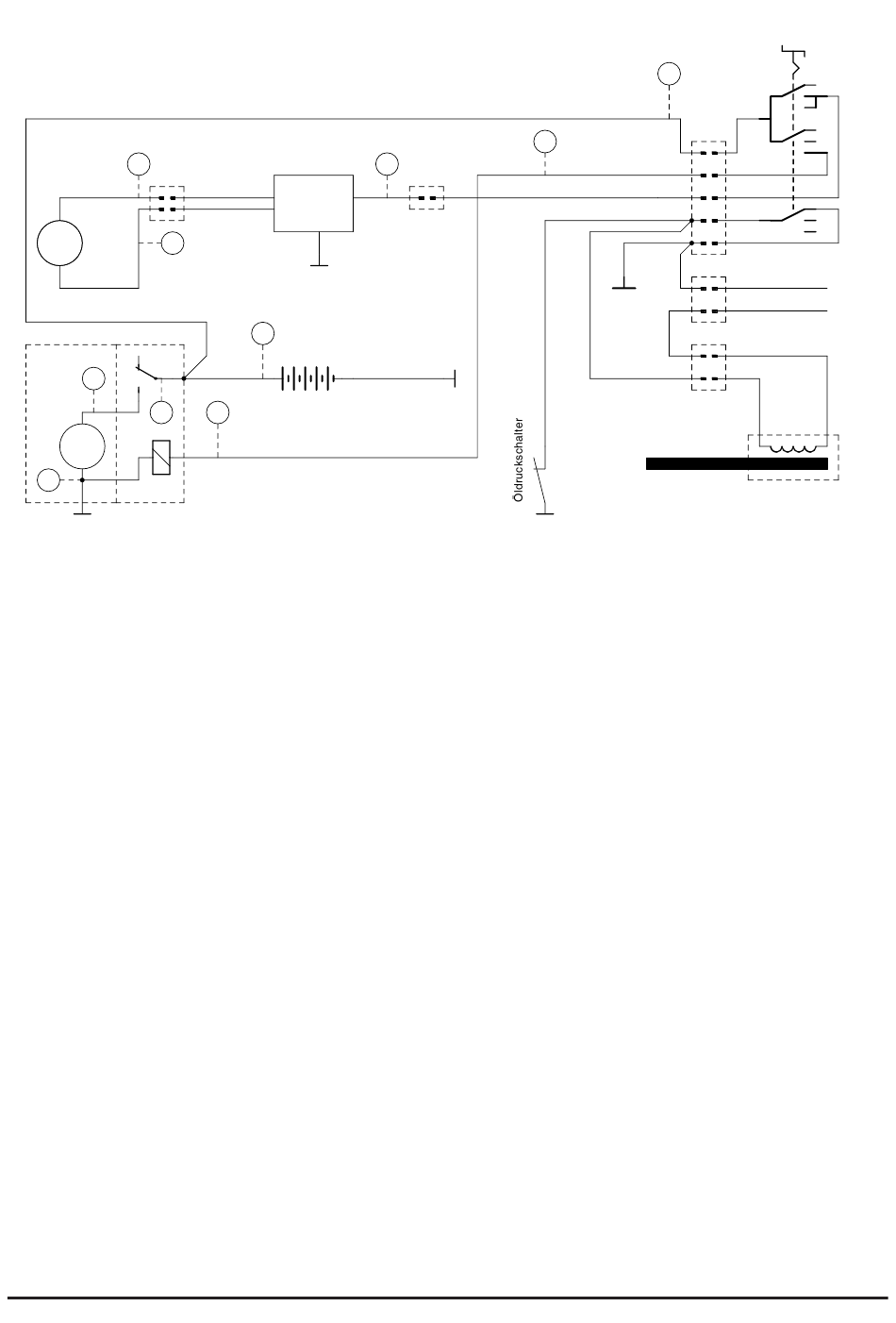

5.4.3. Schaltplan Motor

10
CN1
rot / red
Generator
G
11
rot / red
Starter Starterrelais
7
6
M
5
Masse über Verschraubung
des Starters

5.4.4. Motor startet nicht

Sollte sich der Motor kurz nach dem Start absterben, so kann eine mögliche Ursache sein,
dass der Öldrucksensor einen zu geringen Öldruck feststellt und über den Solenoid die
Treibstoffzufuhr abschaltet.
Mögliche Fehlerursachen:
● zu wenig Öl
● Öldruckschalter defekt
● zu wenig Öldruck (Ölpumpe defekt/verstopft)
Da der Öldruck ohne Messgerät nicht feststellbar ist, empfehlen wir in diesem Fall Ihren
Händler zu kontaktieren.

5.4.5. Batterie wird nicht geladen

Wenn der Motor angesprungen ist wird die Starterbatterie durch die eingebaute Lichtma-
schine aufgeladen.
Sollte dies nicht der Fall sein, gehen Sie bitte wie folgt vor:
● Klemmen Sie die Batterie ab. Isolieren Sie den Pluspol der Batterie um einen mögli-
chen Kurzschluß zu vermeiden und starten sie den Generator.
● Messen Sie bei laufendem Motor und abgeklemmter Batterie die Spannung der
Lichtmaschine (TP10 und TP11 - 2 isolierte Kabel bei Elektrostarter aus Motorblock
kommend). Die Ausgangsspannung der Lichtmaschine sollte ca. bei 18 Volt Wechsel-
spannung liegen. Ist die Ausgangsspannung 0V ist vermutlich die Lichtmaschine des
Motors defekt und muss getauscht werden.
● Entspricht die Messung dem Sollwert, messen Sie die Ausgangsspannung des Lade-
reglers gegen Gehäuse TP12. Die Ladespannung ist ca. 14V Gleichspannung. Ist die
Ausgangsspannung 0V ist der Laderegler defekt.
● Entspricht auch diese Messung dem Sollwert, verfolgen Sie die Verkabelung (siehe
Schaltplan).
18
grün / green
Laderegler
rot / red
grün / green
Masse über Verschraubung
des Ladereglers
1
Batterie
Massekabel
Startkabel +
rot / red schwarz / black
12V 17Ah(min)
2
weiss / white
Rotek GD4-3-6000-EBZ
Control Wire Schematic
9/2008
4
12
CN2
GND1
Masse über Verschraubung Masse über Verschraubung
des Öldruckschalters
3
rot / red
rot / red
CN3
weiss / white white
grey
braun / brown
yellow
grün / green
black
black
CN5
schwarz / black
GND2
zu Gleichrichter Frontpanel
rot / red rot / red
CN4
schwarz / black
grün / green rot / red
Lösen der
Leistungsregler
Arretierung
Startswitch
Run
Start
Off
0V/GND
rot / red +12V DC
Solenoid
