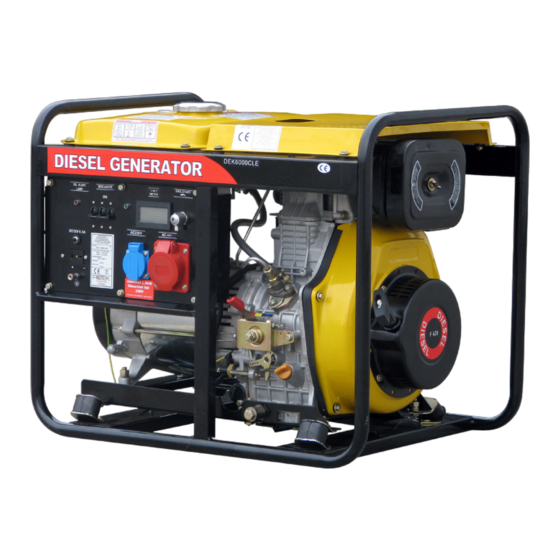

Rotek GD4-3-6000-EBZ-DK Benutzer- Und Wartungshandbuch

Rotek GD4-3-6000-EBZ-DK Benutzer- Und Wartungshandbuch

Inhaltsverzeichnis

Werbung

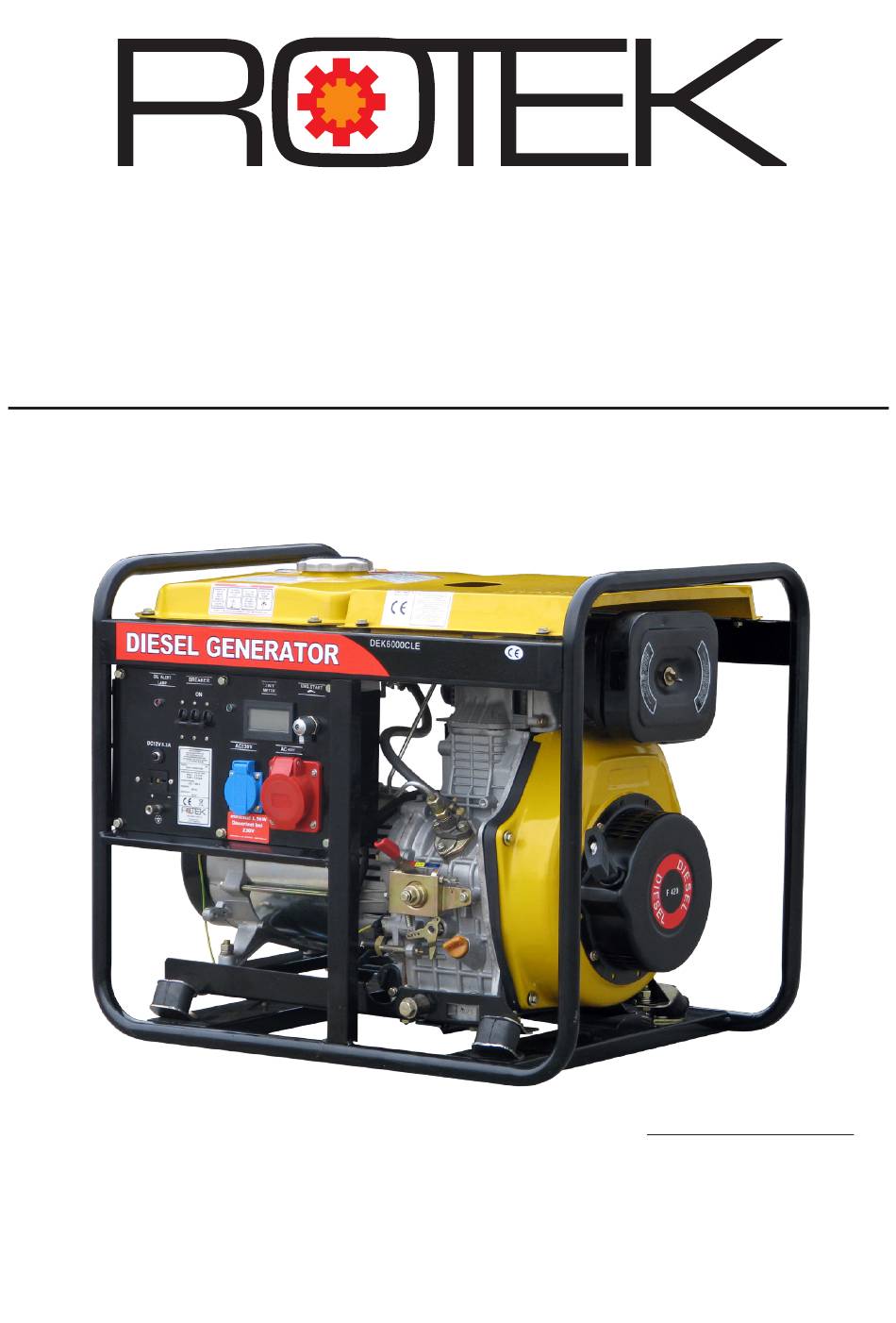

Stromerzeuger mit Dieselmotor
Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator
Benutzer- und Wartungshandbuch
GEN157
GD4-3-6000-EBZ-DK
DE U0710 Stand Dez.2010
Modell:
Leistung:
Nennspannung:
Motor:
Treibstoff:
GD4-3-6000-EBZ-DK
max. 6,0kVA / 5,0kW
kont. 5,5kVA / 4,5kW
400 / 230V
418ccm / 4-Takt OHV
7,2kW bei 3.000 U/Min
Diesel

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rotek GD4-3-6000-EBZ-DK

  • Seite 1 Stromerzeuger mit Dieselmotor GD4-3-6000-EBZ-DK Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator Benutzer- und Wartungshandbuch DE U0710 Stand Dez.2010 Modell: GD4-3-6000-EBZ-DK Leistung: max. 6,0kVA / 5,0kW kont. 5,5kVA / 4,5kW Nennspannung: 400 / 230V Motor: 418ccm / 4-Takt OHV GEN157 7,2kW bei 3.000 U/Min...
  • Seite 2: Allgemeiner Hinweis

    Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Sicherheitshinweise und Ausrüstung 4 1.3. Risiken durch Lärmentwicklung 1.4. Risiken durch sich bewegende Teile 4 1.5. Risiken durch Gasemissionen 1.6. Risiken durch Kraftstoff 1.7. Risiken durch hohe Temperaturen 1.8. Risiken durch Abgase 1.9.
  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise 1.1. Risiken durch Strom Dieses Gerät ist Schutzisoliert ausgeführt. Bei der Wahl einer anderen Schutzart (z.B. Verwendung mit Fehlerstromschutzschalter) ist die korrekte Verkabelungsän- derung durch einen Fachbetrieb sicherzustellen. • Der Generator darf nicht im Freien bei Regen, Schnee oder feuchter Umgebung ver- wendet werden.
  • Seite 5: Risiken Durch Gasemissionen

    • Nähern Sie sich niemals dem im Betrieb befindlichen Stromerzeuger mit Dingen wie z.B. Krawatten, Halstüchern, Armbändern. Diese könnten Sich an bewegenden Teilen verfangen und schwere Verletzungen hervorrufen. • Vor der Inbetriebnahme kontrollieren, ob alle Werkzeuge oder sonstige lose Teile aus dem Stromerzeuger entfernt wurden.
  • Seite 6: Risiken Durch Abgase

    Der Motor darf in geschlossenen oder wenig belüfteten Räumen (z.B. abgeschlos- senen Räumen, Tunnel, Container) nicht verwendet werden. Ausgenommen solche Installationen welche von Rotek ausdrücklich genehmigt wurden. Abgase sind giftig. Sie können Bewusstlosigkeit oder den Tod verursachen. Bei Ver- wendung in geschlossenen / teilgeschlossenen Räumen ist sicherzustellen, dass die Abgase mittels einer leckfreien Leitung nach aussen geführt werden.
  • Seite 7: Spezifikation

    Seehöhen muss ein Derating der Höchstleistung kalkuliert werden. Der Einsatz von anderen Treibstoffen wie z.B. Bio-Diesel, Heizöl oder Pflanzenöl, be- dingt eine Änderung am Motor! Setzen Sie ohne Freigabe durch ROTEK niemals ande- re Treibstoffe als Standard Diesel ein. Ein Motorschaden könnte die Folge sein!
  • Seite 8: Geräteabbildungen

    2.1. Geräteabbildungen 3in1 Multiinstrument Schutzschalter OFF: Betriebsanzeige - Betriebsstunden Schutzschalter ON: Ölmangelanzeige - Beleuchtet - Betriebsstunden Schutzschalter 3x8A - Ausgangsspannung - Frequenz 12V Sicherung 12V Ausgang Startschloss 230V Steckdose 400V Steckdose OFF/AUS ON/EIN START Tankdeckel Einspritzpumpe Drehzahlsteller START STOP Ölsieb (Ölfilter) Ölmeßstab Ölablaßschraube...
  • Seite 9 Luftfilterkasten Auspuff Handstart Reversierstarter Treibstoffhahn Auspuff Elektrostarter Generator Laderegler Starterbatterie Ölmeßstab Tank Frontpanel Treibstoffhahn Starterbatterie Generatordeckel...
  • Seite 10: Transport Und Lagerung

    3. Transport und Lagerung 3.1. Transport des Stromerzeugers • Stellen Sie sicher, dass der Generator während des Transports (vor allem bei Verwen- dung eines Gabelstaplers) nicht herunterrutschen oder herunterfallen kann. • Beachten Sie, dass der Stromerzeuger mit Öl befüllt ausgeliefert wird. Vermeiden Sie daher ein übermäßiges Kippen, da ansonsten Öl aus dem Gerät auslaufen kann - ma- ximal erlaubte Neigung: 20°...
  • Seite 11: Inbetriebnahme

    4. Inbetriebnahme 4.1. Hinweise zur Leistung des Stromerzeugers Die Höchstleistungen der Motoren beziehen sich auf Standardbetriebsbedingungen (0m Seehöhe, 25°C Umgebungstemperatur). Für höhere Umgebungstemperaturen bzw. beim Einsatz auf größeren Seehöhen muss ein Derating der Höchstleistung kalkuliert werden. Sollten Sie das Gerät über 1.000m Seehöhe oder bei Umgebungstemperaturen über 30°C betreiben, nehmen Sie bitte Kontakt mit Ihrem Händler wegen der notwendi- gen Derating Berechnung auf.
  • Seite 12: Theoretische Berechnung Der Erforderlichen Anlassleistung Eines Ansynchronmotors Ohne Anlaufstrombegrenzer

    Geräte mit hohen Anlauf-/Startströmen sind vor allem: • Geräte mit Elektromotoren (Wasserpumpen, Kreissägen, Hobelbank usw.) • Geräte mit grossen Übersetzungen (z.B. Hobelbank) • Geräte mit Kompressoren (Gefriertruhen, Kühlschränke, Klimaanlagen, usw.) • Schweissgeräte (Hoher Strom beim Zündvorgang) Theoretische Berechnung der erforderlichen Anlassleistung eines Ansynchron- motors ohne Anlaufstrombegrenzer: Nennleistung Motor P=3 kW Nennstrom Motor In=6,3 A...
  • Seite 13: Starterbatterie

    Das Öl ist im Normalzustand schwarz durch die Verbrennungsrückstände des Motors. Es sollten keine Fremdkörper, weißliche Färbung (Wasser im Öl) oder Schaumbildung fest- stellbar sein. Sollte sich der Ölstand von einer Kontrolle zur nächsten erhöhen, Maschine NICHT STARTEN. Es könnte Treibstoff oder Wasser in das Motoröl gelangt sein - dies kann zu Maschinenschäden führen.
  • Seite 14: Motorstart

    4.4. Motorstart ● Sorgen Sie für ausreichende Belüftung, da die Abgase von Motoren schädlich für Ihre Gesundheit sein können. ● Stellen Sie das Startschloss und den Sicherungsautomaten auf “OFF”. ACHTUNG - während der Warmlaufphase erzeugt der Generator UNTERFREQUENZ! Stellen Sie sicher, dass der Schutzschalter auf "OFF" steht und kein Gerät ange- schlossen ist! ●...
  • Seite 15: Motorstop

    Beispiel: Sie verbinden einen 3kW 3-phasigen Heizlüfter mit dem Generator. Die Last beträgt daher 1 kW pro Phase. Damit haben Sie noch 500W auf der 230V Steckdose zur Verfügung. Sollten Sie größere einphasige (230V) Verbraucher benutzen, oder ist es ihnen nicht möglich die Last auf mehrere Phasen aufzuteilen, so verwenden Sie besser einen einphasigen Generator, der die gesamte Leistung an einer Phase zur Verfügung stellen kann.
  • Seite 16: Reinigung Und Instandhaltung

    5. Reinigung und Instandhaltung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfreien Betrieb. Das für die Instandhaltung bzw. Reinigung zuständige Personal muss technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen. Gestatten Sie niemals nicht befähigten Personen Tätigkeiten an egal welchem Bau- teil des Stromerzeugers durchzuführen.
  • Seite 17: Instandhaltung Motor

    5.4. Instandhaltung Motor Motoren sind technisch komplexe Mechanismen mit einer Vielzahl von beweglichen Teilen. Diese sind zum Teil hohen mechanischen, thermischen und chemischen Einflüssen durch die Umwelt und den Verbrennungsprozess unterworfen. Die richtige Wahl der Betriebsmit- tel (Treibstoffe, Öle) sowie die sorgfältige Pflege und Wartung verlängert die Lebensdauer Ihres Motors.
  • Seite 18: Schaltplan Motor

    GND1 Massekabel Startkabel grün / green rot / red rot / red schwarz / black 12V 17Ah(min) weiss / white Rotek GD4-3-6000-EBZ Lösen der Control Wire Schematic Leistungsregler Solenoid 9/2008 Arretierung Masse über Verschraubung Masse über Verschraubung Masse über Verschraubung des Starters des Öldruckschalters...
  • Seite 19: Kontrolle Der Treibstoffzufuhr

    Reinigungsintervall: alle 6 Monate / 300 Betriebsstd. Tauschintervall: alle 12 Monate / 1000 Betriebsstd. Ersatzteilnummer: Rotek Teilenummer: ZSPMOT00023 Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Beachten Sie beim Zusammenbau den korrekten Sitz der Dichtscheiben und über- prüfen Sie nach dem Zusammenbau die Dichtheit des Treibstoffsystems.
  • Seite 20: Einspritzanlage Entlüften

    5.4.9. Einspritzanlage entlüften Sollte Luft in die Einspritzanlage gelangt sein (ganz leergefahren, sehr lange Lagerzeit, etc.) kann der Motor eventuell durch die Luft in der Einspritzanlage nicht starten. Gehen Sie in diesem Fall wie folgt vor: ● Treibstoffleitung (1) von der Einspritzpumpe (2) abziehen und Treibstoffhahn öffnen bis Diesel am Schlauch blasenfrei austritt.
  • Seite 21: Ventile Einstellen

    5.4.11. Ventile einstellen Falsches Ventilspiel kann sich in unruhigem Motorlauf, Fehlzündungen oder mangelnder Motorleistung bemerkbar machen. Um die Ventile einzustellen, gehen Sie wie folgt vor: ● Entfernen Sie die Schallschutzhaube. ● Nehmen Sie den Ventildeckel herunter, indem sie die 3 Halteschrauben lösen. ●...
  • Seite 22: Drehzahleinstellung

    5.4.12. Drehzahleinstellung Die Drehzahl des Motors wird über einen mechanischen Drehzahlregler fest auf 3.000 U/ Min eingestellt. Dies hängt mit der Frequenz des Generators zusammen. Um eine Span- nung mit 50 Hz (= 50 Schwingungen pro Sekunde) zu erzeugen, muss der Motor mit 3.000 U/Min (=50 Hz x 60 Sek.
  • Seite 23: Auspuff Und Abgasfarben

    5.4.14. Auspuff und Abgasfarben Fehlzündungen im Auspufftrakt können durch lockere Schrauben am Auspuffkrümmer ver- ursacht werden. Kontrollieren Sie in diesem Fall den festen Sitz der Krümmerschrauben sowie den Einwandfreien Zustand der Auspuffdichtungen. Der Auspuff sollte dicht und ohne Beschädigungen sein. Übermäßige Ablagerungen im Auspuff müssen entfernt werden.
  • Seite 24: Instandhaltung Generator

    5.5. Instandhaltung Generator 5.5.1. Elektronischer Spannungsregler Es ist nicht gestattet den Generator bei Lastbetrieb mit Unterfrequenz (Motordreh- zahl zu gering) zu betreiben. Dies würde die Erregereinrichtung der AVR überlasten und den AVR beschädigen. Type: AVR5-3A6B Leerlauf 4kW Last Meßspannung (L-N) 9,2 V Regler VOLT Meßspannung (L-L)
  • Seite 25: Tausch Der Kohlen

    ● Betreiben Sie den Stromerzeuger mit Nenndrehzahl und stellen Sie über den Regelwie- derstand die Erregung so ein, dass in den Kurzschlussbrücken 80% des Nennstroms fließt. Zur Vermeidung eines zu niedrigen Isolationswertes bei langem Stillstand ist der Einbau einer Stillstandsheizung (welche in regelmäßigen Intervallen bei Stillstand das Gerät beheizt) sowie ein regelmäßiger Wartungslauf empfohlen.
  • Seite 26: Wellenlager Tauschen

    5.5.5. Wellenlager tauschen ● Öffnen Sie die Zugankerschrauben des Stators und die hintere Lagerschildverschraubung. ● Ziehen Sie das Lager mit einer geeigneten Abzieh- vorrichtung von der Welle ab. Abgezogene Lager müssen immer durch neue Lager ersetzt werden! Zur Erleichterung sollte das Lager vor der Montage auf 80°C (z.B.
  • Seite 27: Fehlerdiagnose Generator

    5.5.7.2. Variante 2 zu AVR Bei dieser Methode dreht sich die An- triebswelle mit Nennumdrehungszahl (Achtung Lebensgefahr!) Ziehen Sie die Anschlüsse der Kohlen ab und Diode schließen Sie eine 12V Batterie über eine Di- 2-3A ode in richtiger Polarität an die abgeklemm- ten Verbindungskabeln der Erregerwicklung an (siehe Abbildung).
  • Seite 28 Kohlehalters und nehmen sie die Kohlen heraus. Die Kohlen oder auch Bürs- ten genannt sind ein Verschleißteil und müssen gegebenenfalls ausgetauscht werden (Rotek Teilenummer: ZSPGEN00002). Sollten die Kohlen einen ordnungsgemäßen Kontakt zu den Schleifringen herstellen, mes- sen Sie die Rotorwicklung direkt an den Schleifringen. Der Wiederstandsollwert liegt zwi- schen 55 und 80 Ω.
  • Seite 29: Schaltplan Generator

    5.5.9. Schaltplan Generator Stator Rotor coal holder CN91 CN92 Klemmbrett CN7-1 CN7-2 Regulator con. 1 +12V AC out 3Phase 400V L(1,2,3) - N : 1,4 Ohm sw - ws: ca. 0,1 Ohm bl - bl : 1,3 Ohm vl - v : 0,3 Ohm 55 - 80 Ohm Voltmeter rot / red...
  • Seite 30 5.6. Wartungsintervalle ● ... durch Benutzer durchzuführen ◊ ... spezielles Werkzeug / Fachkenntnis erforderlich (durch Fachbetrieb durchzuführen) Täglich Nach Alle Alle Alle Std. Std. Std. Std. vor Inbetrieb- Einlauf nahme Monate Monate Monate Zustand des Schaltpanels / der ● Anschlüsse kontrollieren Treibstoff auffüllen und Tanksieb ●...
  • Seite 31: Garantiebedingungen

    Servicestelle. Die defekten innerhalb der Garantie getauschten Teile, gehen automatisch nach abgewi- ckeltem Austausch in unseren Besitz über. 7. Konformitätserklärung Wir, die Rotek Handels GmbH Handelsstrasse 4 A-2201 Hagenbrunn erklären hiermit, dass dieser Stromerzeuger in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlini-...
  • Seite 32 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2010...
