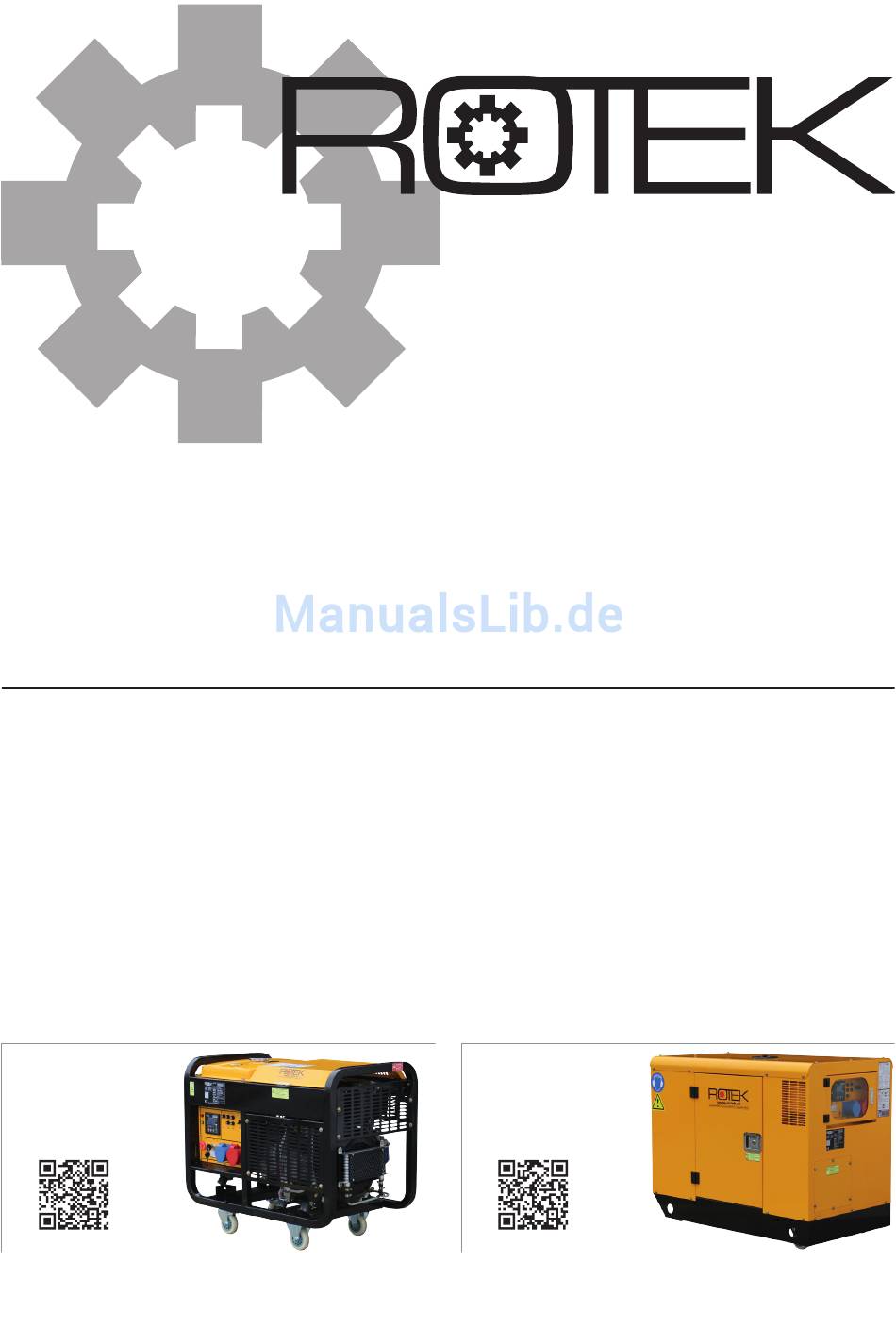

Stromerzeuger mit Dieselmotor
3-phasiger Synchrongenerator mit 2-Zylinder Dieselmotor
Benutzer- und Installationshandbuch
Im Lieferumfang des Gerätes sind weiters folgende Handbücher enthalten:
• Handbuch Motorsteuerung
Detailierte Informationen zur verwendeten Motorsteuereinheit. Anwendung von zusätzlichen Ein-/Ausgängen, Automatikstart, etc.
• Motorhandbuch
Justage und Wartungsinformationen zum verwendeten Motortyp
• Generatorhandbuch
Justage und Wartungsinformationen zum verwendeten Generatortyp
GD4-3-13000-ES
( Rotek Nr. GEN209 )
400V / 50Hz / 13,7kVA
Offene Bauform
Aktuelle Informationen im Web
GD4(SS)-3-13000-ES
DE LT1501 Stand Jänner 2017
GD4SS-3-13000-ES
( Rotek Nr. GEN211 )
400V / 50Hz / 13,7kVA

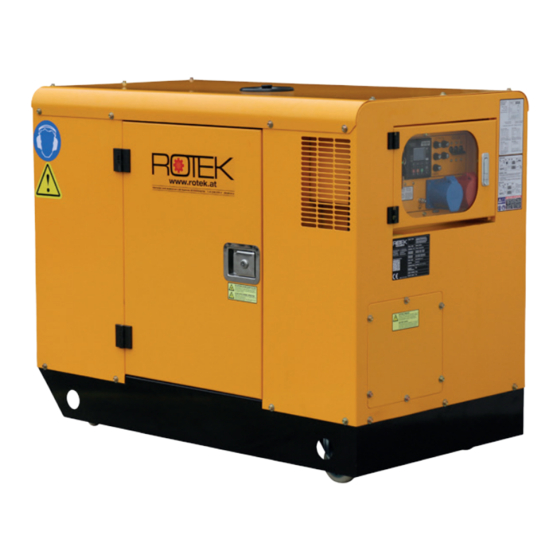

Schallgedämmte Bauform
Aktuelle Informationen im Web
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek GD4-3-13000-ES
Inhaltszusammenfassung für Rotek GD4-3-13000-ES
- Seite 1 Justage und Wartungsinformationen zum verwendeten Motortyp • Generatorhandbuch Justage und Wartungsinformationen zum verwendeten Generatortyp GD4-3-13000-ES GD4SS-3-13000-ES ( Rotek Nr. GEN209 ) ( Rotek Nr. GEN211 ) 400V / 50Hz / 13,7kVA 400V / 50Hz / 13,7kVA Offene Bauform Schallgedämmte Bauform...
-
Seite 2: Sicherheitshinweis
Handbuchs entstehen, erlischt der Garantieanspruch. Für Folgeschä- den, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. -
Seite 3: Inhaltsverzeichnis
8.11. Schaltplan 2.2. Lagerung 3. Spezifikation 9. Sonstiges 9.1. Garantiebedingungen 3.1. Technische Daten 3.2. Geräteabbildungen 9.2. CE Konformitätserklärung 3.2.1. GD4-3-13000-ES (offen) 9.3. Anhang 3.2.2. GD4SS-3-13000-ES (schallgedämmt) 4. Mechanische Installation 4.1. Inneninstallation 4.1.1. Raumeigenschaften 4.1.2. Richtmaße für die Installation 4.1.3. Fundament 4.1.4. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Nähern Sie sich niemals dem im Betrieb befindlichen Stromerzeuger mit Dingen wie z.B. Krawatten, Halstüchern, Armbändern. Diese könn- Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils ten Sich an bewegenden Teilen verfangen und schwere Verletzungen gültigen lokalen gesetzlichen Vorschriften und technische Normen hervorrufen. -
Seite 5: Wartungsintervalle
2. Transport und Lagerung 1.9. Wartungsintervalle Bei Nichteinhaltung der vorgeschriebenen Wartungsintervalle ist es 2.1. Transport und Hebevorgang verboten den Motor zu starten - bei Dämpfen durch unverbrauchten Kraftstoff (z.B. durch falsch eingestellte Ventile) besteht Brandgefahr! Falsche Handhabung kann an am Gerät schweren Schaden anrichten. Starten Sie den Motor niemals ohne Luftfilter - Gefahr eines Motor- Offene Bauform: schadens. -
Seite 6: Spezifikation
Spannungsregelung elektronisch Pflanzenöl, bedingt eine Änderung am Motor! Setzen Sie ohne Freigabe Max. Phasenstrom 19,8 A durch ROTEK niemals andere Treibstoffe als Standard Diesel bzw. Pre- Motortype Rotek ED4-2R-0954-E mium Diesel ein. Ein Motorschaden könnte die Folge sein! Motorbauart 954ccm 2-Zylinder Reihe Dieselmotor Motordrehzahlregler mechanisch über Fliehkraftregler... -
Seite 7: Geräteabbildungen
3.2. Geräteabbildungen 3.2.1. GD4-3-13000-ES (offen) Tankdeckel Motor-Wartungsdeckel 12V Sicherung Sicherung Meßleitungen Schutzschalter ①+② Motorsteuerung Tank Alarmanzeige ①+② aktiv Elektrostarter Laderegler Not-Aus Taster Hauptschalter Ölablassschraube Ölmeßstab Generatormasse CEE230/32A ② CEE400/32A ① Luftfilter Auspuff Handpumpe ESP Abstellmotor Treibstoff- Generatordeckel leitung Ölkühler Dieselfilter Ölfilter... -
Seite 8: Mechanische Installation
4. Mechanische Installation 4.1.3. Fundament Im Normalfall benötigt der Stromerzeuger kein besonderes Fun- Wir empfehlen, in die Feuerschutzvorschriften der Europäischen Richt- dament, denn der Monoblock (Motor/Generator) ist über Schwin- linien EWG 89/392, EWG73/23 und EWG89/336 aufmerksam Einsicht gungsdämpfer auf einer festen Metallstruktur montiert. zu nehmen um die jeweiligen Auflagen für die Installation Ihres Strom- erzeugers zu kennen. -
Seite 9: Abgassystem
4.1.6. Abgassystem • Die Aufstellung des Tanks sollte nicht direkt im Freien erfolgen, da sich bei niedrigen Temperaturen die Viskosität des Kraft- Das Gerät wird mit Schalldämpfer ausgeliefert. Sollte der Stromer- stoffes wesentlich verschlechtert. zeuger in einem Raum installiert werden muss ein anderes Abgas- •... -
Seite 10: Elektrische Installation
5. Elektrische Installation • Der Leistungsfaktor (cosPhi) der angeschlossenen Last sollte festgelegt werden, da Leistungsfaktoren unter 0,8 Verzögerung Informationen zum Generator sowie Spannungsregler siehe Generator- (=induktiv) den Stromerzeuger stark belasten. Die Nennleis- handbuch. Schaltplan siehe Kapitel 8. tungsangabe des Stromerzeugers ist in einem cos Phi Band von 0,8 bis 1,0 (=Einheitsleistungsfaktor) gültig. -
Seite 11: Erstinbetriebnahme
6. Erstinbetriebnahme Kontrollieren Sie das Gerät auf Undichtigkeiten der Betriebsmittel (Treibstoff, Motoröl, Batteriesäure). Ziehen Sie undichte Verschlußstop- Generator nur in Betrieb nehmen, wenn die Installation in Übereinstim- fen entsprechend nach. mung mit den Anweisungen und Hinweisen dieses Handbuchs vorge- • Überprüfen Sie alle Schläuche auf lose Verbindungen oder Ab- nommen wurde. -
Seite 12: Feinjustage Der Ausgangsspannung
7. Inbetriebnahme 6.4.2. Feinjustage der Ausgangsspannung Die Nennspannung ist werkseitig auf 230 V Phase-Nulleiter vorein- Generator nur in Betrieb nehmen, wenn die Installation in Überein- gestellt und muss in der Regel nicht verändert werden. stimmung mit den Anweisungen und Hinweisen des Installationshand- buchs vorgenommen wurde. -
Seite 13: Motorsteuereinheit
Handbuch der Motorsteuereinheit. RUHEZUSTAND Gerät ist im Ruhezustand START Taster drücken, LED leuchtet ECU-RTG3 Die Motorvorwärmung wird aktiviert. STARTVORGANG www.rotek.at GENSET CONTROLLER Die Zeit zählt vom Einstellwert (20s) Display VORWAERMUNG 020 auf 0s herunter. Choker wird automatisch betätigt. -
Seite 14: Mögliche Warnmeldungen
7.3.4. Mögliche Warnmeldungen Zwischenschalten einer USV/UPS (z.B. APC Smart Serie) oder einer Spannungsstabilisierungeinrichtung (z.B. APC Line-R Serie) erfolgen. Warnmeldungen sind Hinweise - es erfolgt keine Motor-Notabschal- Dies kann als Schutzmaßnahme (Abschaltung bei unerlaubten Zu- tung. Die Warnmeldungen werden in der 3.Zeile eingeblendet. Die staänden) mittels Spannungs- und Frequenzüberwachungseinrichtung „i“... -
Seite 15: Instandhaltung Und Reinigung
8. Instandhaltung und Reinigung 8.6. Motor Wartungsanweisungen Motor siehe Motorhandbuch. Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfreien Betrieb. 8.7. Wartungshinweise Das für die Instandhaltung bzw. Reinigung zuständige Personal muss Wenn Sie Wartungsarbeiten über einen Fachbetrieb durchführen, so technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen. - Seite 16 8.9. Wartungsintervalle nach alle alle alle alle 20 Std 100 Std 250 Std 500 Std 1000 Std Täglich (Einlauf) (6M) (12M) (12M) (24M) Zustand des Schaltpanels und der Anschlüsse kontrollieren ■ Sichtkontrolle der elektrischen Verkabelung auf Scheuerstellen oder ■ Brandspuren Treibstoff auffüllen ■...
-
Seite 17: Standardwerte Motorsteuereinheit
8.10. Standardwerte Motorsteuereinheit Folgend alle Werkseinstellungen der Motorsteuereinheit. Nähere Infor- mationen zum Ändern der Einstellungen siehe Handbuch Motorsteu- erung. 8.10.1. Systemeinstellungen STOP TIME : 0000 AUTOSTARTZEITEN DATCODE 00-00/00 F_PASSWORD: 1234 T1: 00:00-00:00 SYSTEM: 00000001 T2: 00:00-00:00 8.10.2. Hauptmenü T3: 00:00-00:00 STATUS EINGAENGE KAL.TEMPSENSOR X1 1.00V :160... -
Seite 18: Schaltplan
8.11. Schaltplan... -
Seite 19: Garantiebedingungen
Leistungsfähigkeit des Gerätes und werden • Generatorhandbuch deshalb nicht durch die Garantie abgedeckt. Justage und Wartungsinformationen zum verwendeten Generatortyp ROTEK haftet nicht für Kosten, Schäden oder direkte bzw. indirekte • Motorhandbuch Verluste (einschließlich eventueller Gewinn-, Vertrags- oder Herstel- Justage und Wartungsinformationen zum verwendeten Motortyp lungsverluste), die von der Benutzung des Stromerzeugers oder von der Unmöglichkeit, den Generator zu benutzen, verursacht wurden. - Seite 20 Rotek Handels GmbH Handelsstraße 4 2201 Hagenbrunn Österreich T: +43 (2246) 20791-0 F: +43 (2246) 20791-50 http://www.rotek.at...
