Einphasiges Netzkabel (nicht für CE-/CCC-Modelle)
Für den einphasigen Betrieb des Powermax65 muss ein entsprechendes Netzkabel installiert werden. Siehe 2-10
Installation eines einphasigen Netzkabels für weitere Anweisungen.
Vorsicht:
Dreiphasiges Netzkabel – Steckerinstallation
Die CSA-Modelle der Powermax65-Stromquellen werden mit einem vieradrigen Netzkabel mit einem Querschnitt
von 10 mm² geliefert. Die CE-/CCC-Modelle haben ein vieradriges H07RN-F-Netzkabel mit einem Querschnitt von
2
2,5 mm . Für den Betrieb des Powermax65 ist ein Stecker erforderlich, der nationalen und örtlichen elektrischen
Vorschriften entspricht. Der Stecker muss von einem zugelassenen Elektriker am Netzkabel angebracht werden.
Die Vorgehensweise ähnelt der Installation eines einphasigen Netzkabels, siehe Kapitel 2-10 Installation eines

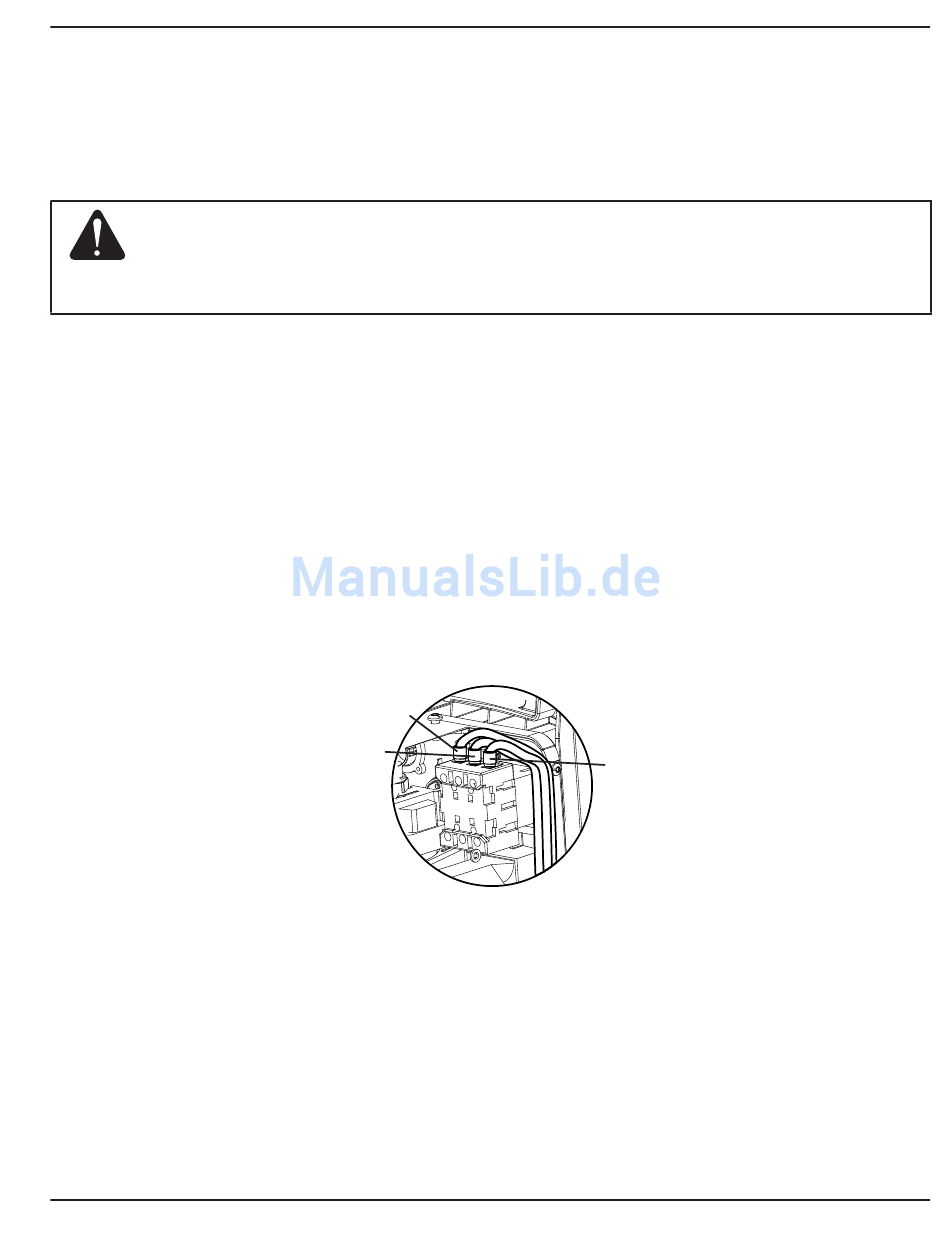

einphasigen Netzkabels. Die nachstehende Abbildung zeigt den zusätzlichen Draht, der an L3 angeschlossen wird.
* Ein H07RN-F-Kabel ist ein harmonisiertes, flexibles, gummiisoliertes, mit schwarzem Neopren ummanteltes
Mehrleiter-Netzkabel nach europäischen Standards (IEC60245-4 / EN50525) für hohe Belastung mit „CE"-
Kennzeichnung auf dem Kabel. Das H07RN-F-Kabel, das von Hypertherm verwendet wird, hat zudem eine
CCC-Zertifizierung nach GB/T 5013.4 und die Kennzeichnung „CCC" auf dem Kabel.
Powermax 65/85
Betriebsanleitung
Bei Verwendung des CSA-Modells der Powermax65-Stromquelle an einem
einphasigen Stromnetz muss das mitgelieferte Netzkabel durch ein dreiadriges
Kabel mit einem Querschnitt von 10 mm
von einem zugelassenen Elektriker angeklemmt werden. (Das CE-/CCC-Modell
ist nur dreiphasig.)
L1
L2
KONFIGURATION DER STROMQUELLE
2 ersetzt werden. Das Netzkabel muss
L3
2-7
