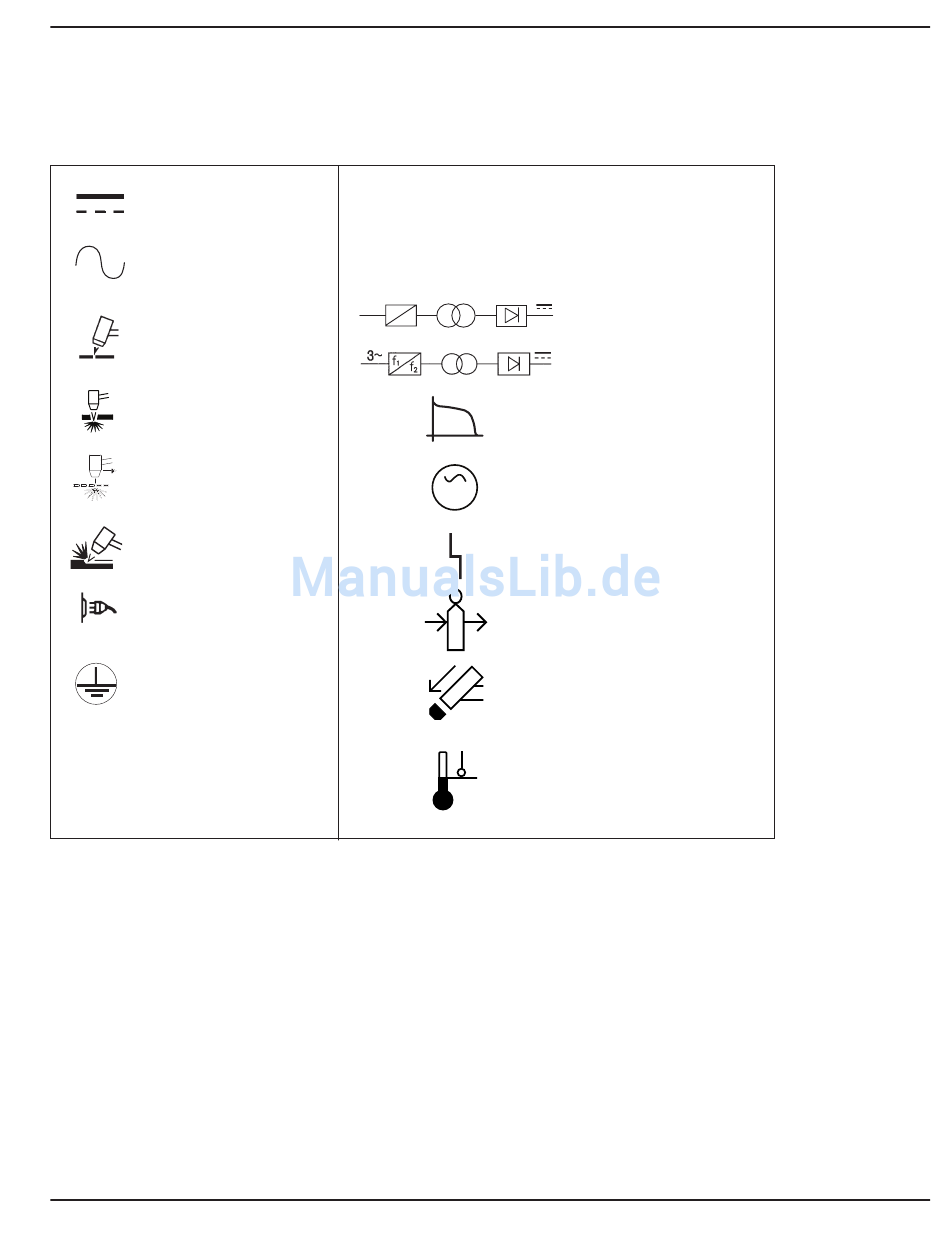

IEC-Symbole

Die folgenden Symbole können sich auf dem Typenschild der Stromquelle und an den Kontrollmarkierungen, Schaltern,
LED- und LCD-Anzeigen befinden:
Gleichstrom (DC)
Wechselstrom (AC)
Schneiden mit dem
Plasma-Brenner
Schneiden von
Metallplatten
Schneiden von
Streckmetall
Fugenhobeln
AC-Netzanschluss
Klemme für den
externen (Erdungs-)
Schutzleiter
Powermax 65/85
Betriebsanleitung
l
O
1~
f
1
f
2
AC
SPEZIFIKATIONEN
Gerät ist eingeschaltet
(ON)
Gerät ist ausgeschaltet
(OFF)
Eine auf einem Inverter
basierende einphasige oder
dreiphasige Stromquelle
Volt-/A-Kurve, „fallendes"
Merkmal
Gerät ist eingeschaltet
(ON) (LED)
Gerätestörfall (LED)
Eingangsgasdruckstörfall
(LCD)
Fehlende oder lockere
Verschleißteile (LCD)
Stromquelle befindet
sich außerhalb des
Temperaturbereichs (LCD)
1-15
