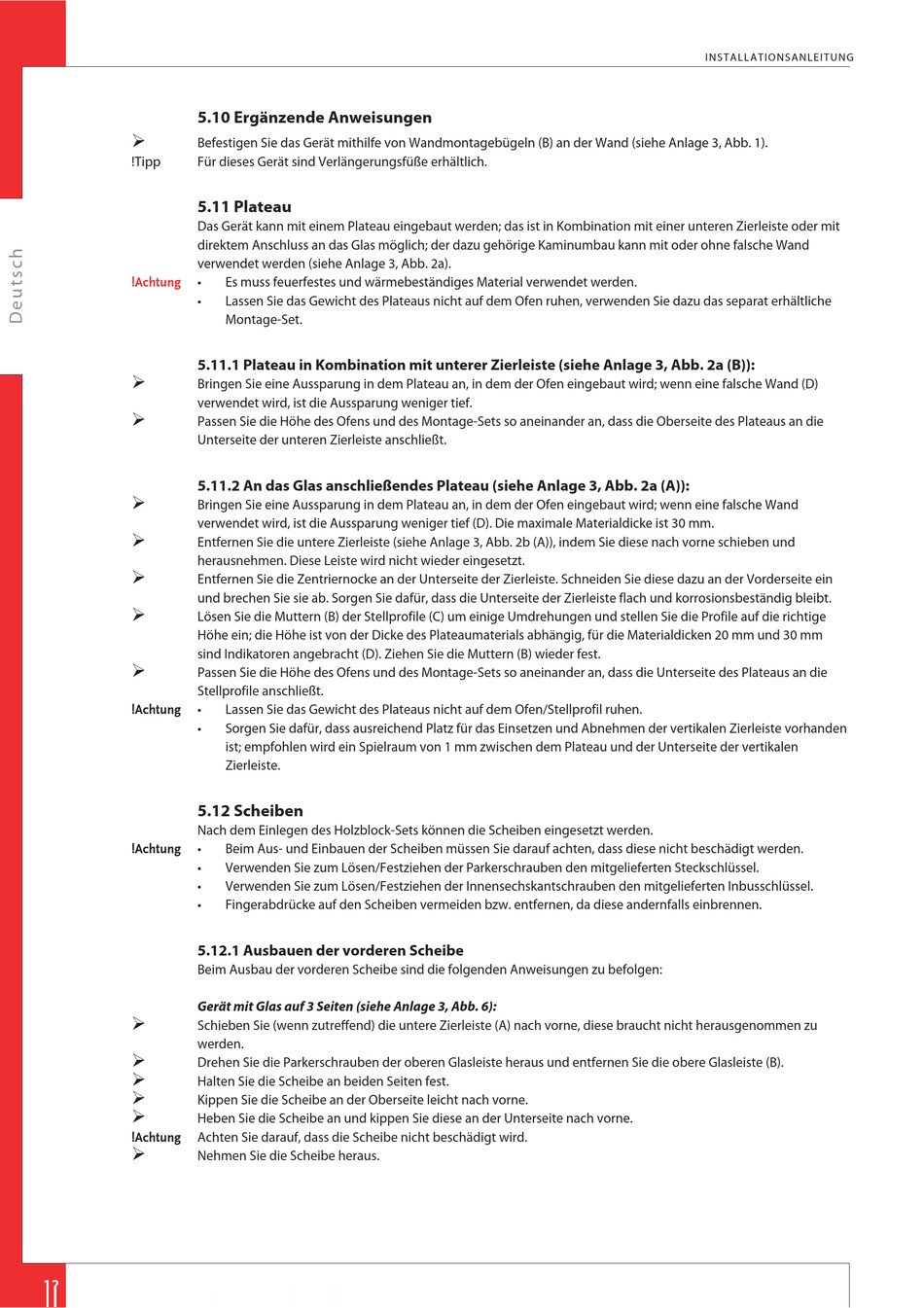

5.10 Ergänzende Anweisungen
Ø
Befestigen Sie das Gerät mithilfe von Wandmontagebügeln (B) an der Wand (siehe Anlage 3, Abb. 1).
!Tipp Für dieses Gerät sind Verlängerungsfüße erhältlich.

5.11 Plateau

Das Gerät kann mit einem Plateau eingebaut werden; das ist in Kombination mit einer unteren Zierleiste oder mit
direktem Anschluss an das Glas möglich; der dazu gehörige Kaminumbau kann mit oder ohne falsche Wand
verwendet werden (siehe Anlage 3, Abb. 2a).
•
!Achtung
•
5.11.1 Plateau in Kombination mit unterer Zierleiste (siehe Anlage 3, Abb. 2a (B)):
Ø
Bringen Sie eine Aussparung in dem Plateau an, in dem der Ofen eingebaut wird; wenn eine falsche Wand (D)
verwendet wird, ist die Aussparung weniger tief.
Ø
Passen Sie die Höhe des Ofens und des Montage-Sets so aneinander an, dass die Oberseite des Plateaus an die
Unterseite der unteren Zierleiste anschließt.
5.11.2 An das Glas anschließendes Plateau (siehe Anlage 3, Abb. 2a (A)):
Ø
Bringen Sie eine Aussparung in dem Plateau an, in dem der Ofen eingebaut wird; wenn eine falsche Wand
verwendet wird, ist die Aussparung weniger tief (D). Die maximale Materialdicke ist 30 mm.
Ø
Entfernen Sie die untere Zierleiste (siehe Anlage 3, Abb. 2b (A)), indem Sie diese nach vorne schieben und
herausnehmen. Diese Leiste wird nicht wieder eingesetzt.
Ø
Entfernen Sie die Zentriernocke an der Unterseite der Zierleiste. Schneiden Sie diese dazu an der Vorderseite ein
und brechen Sie sie ab. Sorgen Sie dafür, dass die Unterseite der Zierleiste flach und korrosionsbeständig bleibt.
Ø
Lösen Sie die Muttern (B) der Stellprofile (C) um einige Umdrehungen und stellen Sie die Profile auf die richtige
Höhe ein; die Höhe ist von der Dicke des Plateaumaterials abhängig, für die Materialdicken 20 mm und 30 mm
sind Indikatoren angebracht (D). Ziehen Sie die Muttern (B) wieder fest.
Ø
Passen Sie die Höhe des Ofens und des Montage-Sets so aneinander an, dass die Unterseite des Plateaus an die
Stellprofile anschließt.
•
!Achtung
•

5.12 Scheiben

Nach dem Einlegen des Holzblock-Sets können die Scheiben eingesetzt werden.
•
!Achtung
•
•
•

5.12.1 Ausbauen der vorderen Scheibe

Beim Ausbau der vorderen Scheibe sind die folgenden Anweisungen zu befolgen:
Gerät mit Glas auf 3 Seiten (siehe Anlage 3, Abb. 6):
Ø
Schieben Sie (wenn zutreffend) die untere Zierleiste (A) nach vorne, diese braucht nicht herausgenommen zu
werden.
Ø
Drehen Sie die Parkerschrauben der oberen Glasleiste heraus und entfernen Sie die obere Glasleiste (B).
Ø
Halten Sie die Scheibe an beiden Seiten fest.
Ø
Kippen Sie die Scheibe an der Oberseite leicht nach vorne.
Ø
Heben Sie die Scheibe an und kippen Sie diese an der Unterseite nach vorne.
Achten Sie darauf, dass die Scheibe nicht beschädigt wird.
!Achtung
Ø
Nehmen Sie die Scheibe heraus.
12
Es muss feuerfestes und wärmebeständiges Material verwendet werden.
Lassen Sie das Gewicht des Plateaus nicht auf dem Ofen ruhen, verwenden Sie dazu das separat erhältliche
Montage-Set.
Lassen Sie das Gewicht des Plateaus nicht auf dem Ofen/Stellprofil ruhen.
Sorgen Sie dafür, dass ausreichend Platz für das Einsetzen und Abnehmen der vertikalen Zierleiste vorhanden
ist; empfohlen wird ein Spielraum von 1 mm zwischen dem Plateau und der Unterseite der vertikalen
Zierleiste.
Beim Aus- und Einbauen der Scheiben müssen Sie darauf achten, dass diese nicht beschädigt werden.
Verwenden Sie zum Lösen/Festziehen der Parkerschrauben den mitgelieferten Steckschlüssel.
Verwenden Sie zum Lösen/Festziehen der Innensechskantschrauben den mitgelieferten Inbusschlüssel.
Fingerabdrücke auf den Scheiben vermeiden bzw. entfernen, da diese andernfalls einbrennen.
