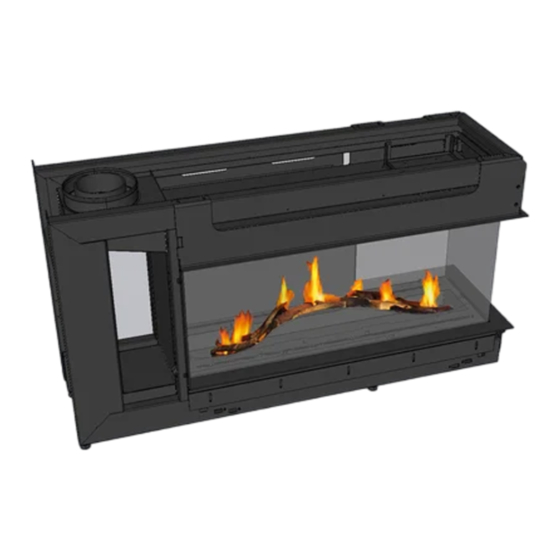

Dru Metro 130XTL RCH Installationsanleitung

G20/g25/g25.3 (erdgas), g30 (butane) und g31 (propan)
Vorschau ausblenden Andere Handbücher für Metro 130XTL RCH:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Metro 130XTL RCH
G20/G25/G25.3 (Erdgas), G30 (Butane) und G31 (Propan)
Installationsanleitung
Dieses Dokument bitte sorgfältig aufbewahren.
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dru Metro 130XTL RCH

Inhaltszusammenfassung für Dru Metro 130XTL RCH

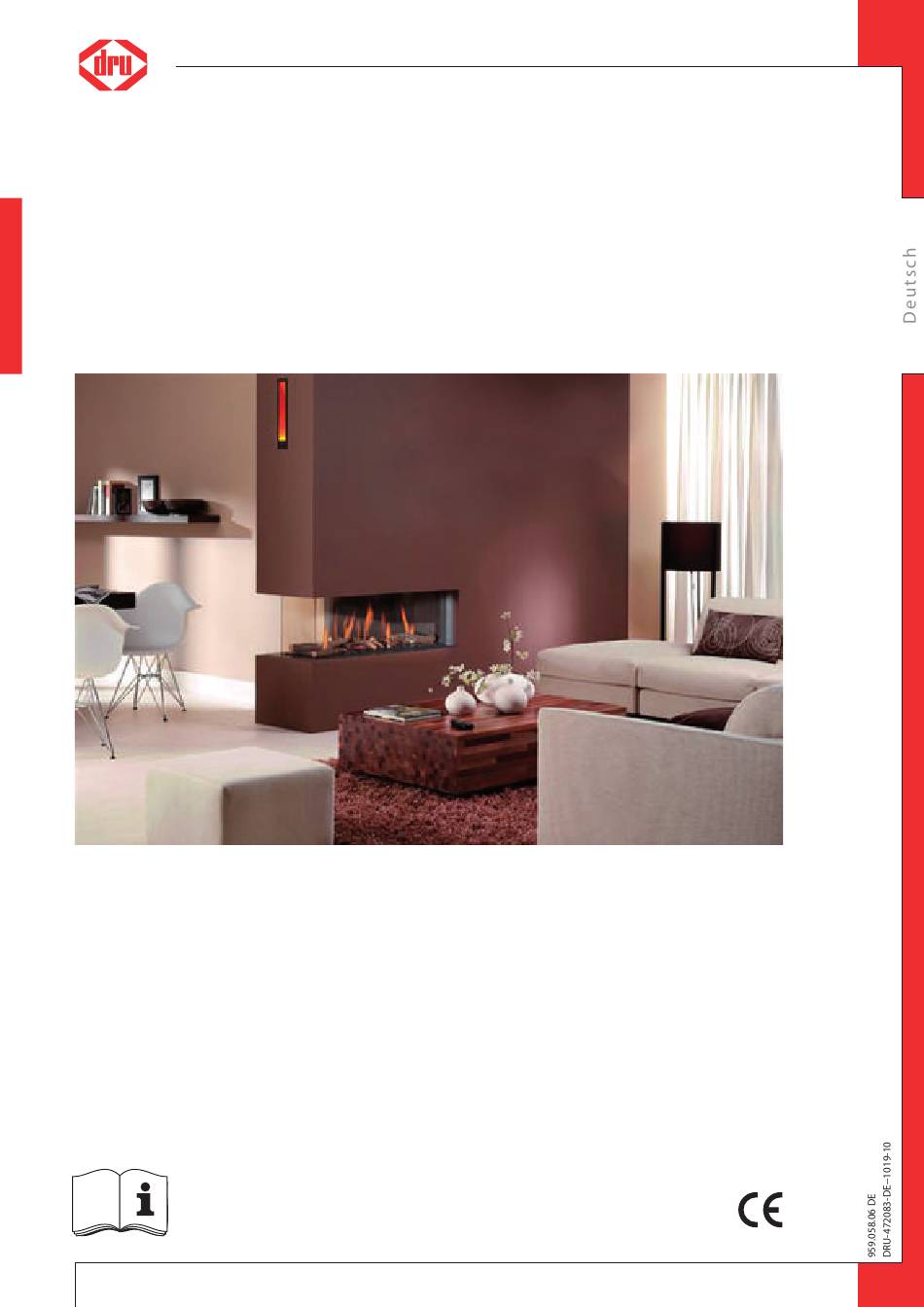

  • Seite 1 Metro 130XTL RCH G20/G25/G25.3 (Erdgas), G30 (Butane) und G31 (Propan) Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren.

  • Seite 2: Inhaltsverzeichnis

    I N S T A LLA T I ON S A N L E I T U N G Inhalt 1. Einleitung 2. CE-Erklärung 3. SICHERHEIT 3.1 Allgemein 3.2 Vorschriften 3.3 Schutzmaßnahmen/Sicherheitsanweisungen im Zusammenhang mit der Installation 3.4 Prinzip des Zündzyklus 4.

  • Seite 3: Einleitung

    IN S T A LLA TION S A N LE ITU N G 1. Einleitung Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Dieses Gerät ist mit einer CE-Kennzeichnung versehen und erfüllt damit die grundlegenden Anforderungen der europäischen...

  • Seite 4: Sicherheit

    Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Ø Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden. Ø Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text).

  • Seite 5: Prinzip Des Zündzyklus

    IN S T A LLA TION S A N LE ITU N G Ø Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden.

  • Seite 6: Umrüsten Auf Eine Andere Gasart

    5.1.1 Umrüsten auf eine andere Gasart Wenn dieses Gerät für die Verwendung mit einem anderen Gastyp umbaut werden soll, vorher Kontakt mit der Serviceabteilung von DRU aufnehmen und nach den Möglichkeiten erkundigen. Das Umrüsten muss durch einen anerkannten Gasinstallateur geschehen.

  • Seite 7: Anschließen Des Schaltkontakts

    Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 0,5A/250VAC/30VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von Dru. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Anlage 3, Abb. 36). Der Schaltkontakt ist nicht polarisiert.

  • Seite 8: Montage Des Kaminumbaus

    Malerklebeband mit einer guten Qualität verwenden und dieses sofort nach dem Verputzen oder Streichen entfernen. !Tipp Lüftungsöffnungen (Abfuhr) sollten vorzugsweise an beiden Seiten des Kaminumbaus angebracht werden. Dazu Lüftungselemente von DRU verwenden. Folgende Punkte kontrollieren, bevor der Kaminumbau vollständig verschlossen wird: • Ist das Abfuhrsystem/konzentrische System korrekt montiert? •...

  • Seite 9: Konzentrisches System

    5.8 Konzentrisches System 5.8.1 Allgemein Das Gerät wird an ein von DRU geliefertes System zur Abgasabfuhr/Verbrennungsluftzufuhr angeschlossen. Dieses System wird im Folgenden als das konzentrische System bezeichnet. Der Durchmesser dieses Anschlusses ist in Anlage 2, Tabelle 2 angegeben. Die Durchführung nach außen kann mit einer Windschutzeinrichtung an der...

  • Seite 10: Aufbau Des Konzentrischen Systems

    Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand.

  • Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr (C91)

    150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr angeschlossen werden. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen.

  • Seite 12: Zusätzliche Spezifische Anweisungen

    I N S T A LLA T I ON S A N L E I T U N G 5.10 Zusätzliche spezifische Anweisungen Gehen Sie beim Einstellen des Profils C (siehe Anlage 3, Abb. 6) gegenüber dem Einbaurahmen wie folgt vor: Ø...

  • Seite 13: Einsetzen Der Scheibe

    Beim Einsetzen der Scheibe gehen Sie gemäß der Beschreibung oben vor, dann jedoch in umgekehrter Reihenfolge. • Das DRU-Logo muss sich in der rechten oberen Ecke befinden. !Achtung • Ziehen Sie die Parkerschrauben nicht zu stark fest, sie können sonst abbrechen und/oder durchdrehen: fest=fest.

  • Seite 14: Einsetzen Des Holzblock-/Kiesel-Sets

    I N S T A LLA T I ON S A N L E I T U N G 5.13 Einsetzen des Holzblock-/Kiesel-Sets Das Gerät wird mit einem Holzblock-Set oder einem Kiesel-Set geliefert. Das Vermiculit, mit dem der Brennerbehälter gefüllt wird, ist beim Holzblock-Set schwarz und beim Kiesel-Set naturellfarbig.

  • Seite 15: Kiesel-Set

    IN S T A LLA TION S A N LE ITU N G 5.13.2 Kiesel-Set Das Kiesel-Set besteht aus Vermiculit (siehe Anlage 3, Abb. 21) und Kiesel. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. !Achtung Ø Entfernen Sie den Positionsbügel von der Brennerschale (siehe Anlage 3, Abb. 28). Ø...

  • Seite 16: Ansteuerung/Bedienung

    IN S TA LLA TION S A N L E I T U N G 6. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3, Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3, Abb.

  • Seite 17: Verbindung Über "Modbus"-Protokoll

    Lieferanten des Domotica-Systems erhältlich. 6.2.2.2 Ansteuerung über eine Applikation Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Wie folgt vorgehen, um den Kaminofen über eine Applikation anzusteuern: Ø...

  • Seite 18: Endkontrolle

    I N S T A LLA T I ON S A N L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein.

  • Seite 19: Flammenbild

    IN S T A LLA TION S A N LE ITU N G Ø Das Schema mit Fehlermeldungen (Anlage 1) konsultieren, wenn das Zünden nach mehreren Versuchen nicht gelingt. Ø Das Gerät ausschalten. Ø Reinigen Sie die Scheibe vor der ersten Inbetriebnahme (siehe die Beschreibung in der Bedienungsanleitung). Ø...

  • Seite 20: Ersatzteile

    I N S T A LLA T I ON S A N L E I T U N G Ø Gegebenenfalls die Scheibe(n) reinigen. Nur die Glasscheiben reinigen, die Raumtemperatur haben. !Achtung • Darauf achten, dass die Scheibe(n) nicht beschädigt wird/werden. Achtung! •...

  • Seite 21: Anlage 1 Störungen

    IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust Kommunikationskabel hat Dafür sorgen, dass die zwischen Empfänger und keinen Kontakt Anschlüsse des Brennerautomat Kommunikationskabels einen guten Kontakt herstellen Kommunikationskabel Kommunikationskabel defekt...

  • Seite 22: Fehlermeldungen

    I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ionisierungsstift falsch Den Stift an der richtigen (Fortsetzung) eingesetzt Stelle einsetzen Ionisierungsstift blockiert Eventuell Vermiculit oder (Ionisierungsstrom messen, Chips vom Brenner entfernen...

  • Seite 23: Anlage 2 Tabellen

    IN S T A LLA TION S A N LE ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Holzblock-Set/ Kiesel-Set Bedienungsluke Bedienungsanleitung für die Bedienungsluke Installationsanleitung Bedienungsanleitung Zierleiste links Zierleiste rechts Zierleiste unten Schablone für den Drosselschieber Drosselschieber Keilbolzen M8x 140x50 Sechskantmutter M8...
  • Seite 24 Raumtemperaturkontrolle mit Erkennung offener Fenster Ja*** mit Fernbedienungsoption * Dieses Gerät ist geeignet für G25.3 mit der Zusammensetzung konform NTA 8837. ** Systemleistung. *** Anwendbar mithilfe von Domotica. **** Regelschraube. ***** Kategorien C12 und C32 nur in Kombination mit DRU PV-1 100/60 (PowerVent®).
  • Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3/G30/G31...
  • Seite 26 I N S T A LL A T I O N S A N L E I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25/G25.3 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern G30/G31 Rohrlänge in Metern keine Bögen...

  • Seite 27: Anlage 3 Abbildungen

    Anlage 3 Abbildungen min 868 max 883 1350 min 16 max 31 1397 1300 min 282 max 332 38C-1975 /0 Metro 130XTL RCH Left min 868 max 883 1350 1397 1300 min 282 max 332 38C-1976 /0 Metro 130XTL RCH Right...
  • Seite 28 I N S T A LLA T I ON S A N L E I T U N G Tot. min. 200cm² 38c-1645 /0...
  • Seite 29 IN S T A LLA TION S A N LE ITU N G 38C-1868 d /0 1x90° 38c-744zi 0 - 5m...
  • Seite 30 I N S T A LL A T I O N S A N L E I T U N G 38c-1647 /0 38c-1646 /0 38c-1649 /1 38c-1648 /0 38c-1650 /0 38c-1651 /0 38c-1652 /0 38c-1653 /0...
  • Seite 31 IN S T A LLA TION S A N LE ITU N G 38c-1655 /0 38c-1656 /0...
  • Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38C-1977 /0...
  • Seite 33 IN S T A LLA TION S A N LE ITU N G 38P-0263 38P-0432 38P-0434 38P-0433 38p-0023 38p-0022 38P-0028 /1...
  • Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38P-0169 38p-0443...
  • Seite 35 IN S T A LLA TION S A N LE ITU N G 38P-0442 38p-0444 38P-0445...
  • Seite 36 I N S T A LL A T I O N S A N L E I T U N G 38P-0446 38P-0447 38c-1657 /0 38p-0448...
  • Seite 37 IN S T A LLA TION S A N LE ITU N G 38p-0440 38p-0441 0 – 3 V Modbus WiFi 38C-1871 /0 Router...
  • Seite 38 I N S T A LL A T I O N S A N L E I T U N G PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0    ...
  • Seite 39 IN S T A LLA TION S A N LE ITU N G (IN) 38p-0319 /2 Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min. 100 mm...
  • Seite 40 I N S T A LL A T I O N S A N L E I T U N G 300 mm 38C-2605 ≥ R 40 mm ≥ 20 mm ≥ 20 mm ≥ 270 mm 38C-2607...
  • Seite 41 IN S T A LLA TION S A N LE ITU N G...
  • Seite 42 I N S T A LL A T I O N S A N L E I T U N G...
  • Seite 43 IN S T A LLA TION S A N LE ITU N G...
  • Seite 44 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
