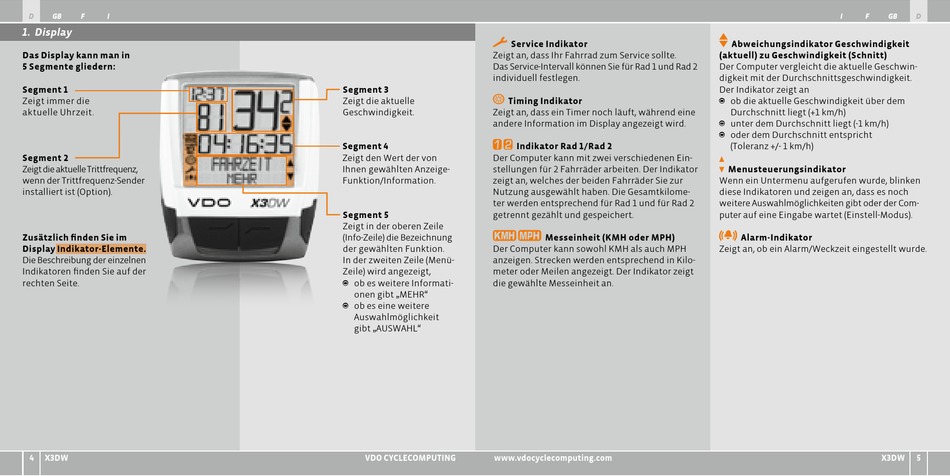

1. Display

Das Display kann man in
5 Segmente gliedern:
Segment 1
Zeigt immer die
aktuelle Uhrzeit.
Segment 2
Zeigt die aktuelle Trittfrequenz,
wenn der Trittfrequenz-Sender
installiert ist (Option).
Zusätzlich finden Sie im
Display Indikator-Elemente.
Die Beschreibung der einzelnen
Indikatoren finden Sie auf der
rechten Seite.
4 X3DW
Service Indikator
Zeigt an, dass Ihr Fahrrad zum Service sollte.
Das Service-Intervall können Sie für Rad 1 und Rad 2
individuell festlegen.
Segment 3
Zeigt die aktuelle Timing Indikator
Geschwindigkeit. Zeigt an, dass ein Timer noch läuft, während eine
andere Information im Display angezeigt wird.
Segment 4 Indikator Rad 1/Rad 2
Zeigt den Wert der von Der Computer kann mit zwei verschiedenen Ein-
Ihnen gewählten Anzeige- stellungen für 2 Fahrräder arbeiten. Der Indikator
Funktion/Information. zeigt an, welches der beiden Fahrräder Sie zur
Nutzung ausgewählt haben. Die Gesamtkilome-
ter werden entsprechend für Rad 1 und für Rad 2
Segment 5 getrennt gezählt und gespeichert.
Zeigt in der oberen Zeile
(Info-Zeile) die Bezeichnung
der gewählten Funktion. Der Computer kann sowohl KMH als auch MPH
In der zweiten Zeile (Menü- anzeigen. Strecken werden entsprechend in Kilo-
Zeile) wird angezeigt, meter oder Meilen angezeigt. Der Indikator zeigt
ob es weitere Informati- die gewählte Messeinheit an.
B
onen gibt „MEHR"
ob es eine weitere
B
Auswahlmöglichkeit
gibt „AUSWAHL"
VDO CYCLECOMPUTING www.vdocyclecomputing.com
(aktuell) zu Geschwindigkeit (Schnitt)
Der Computer vergleicht die aktuelle Geschwin-
digkeit mit der Durchschnittsgeschwindigkeit.
Der Indikator zeigt an
B
B
B
Wenn ein Untermenu aufgerufen wurde, blinken
diese Indikatoren und zeigen an, dass es noch
weitere Auswahlmöglichkeiten gibt oder der Com-
puter auf eine Eingabe wartet (Einstell-Modus).
Messeinheit (KMH oder MPH)
Zeigt an, ob ein Alarm/Weckzeit eingestellt wurde.
I F GB
Abweichungsindikator Geschwindigkeit
ob die aktuelle Geschwindigkeit über dem
Durchschnitt liegt (+1 km/h)
unter dem Durchschnitt liegt (-1 km/h)
oder dem Durchschnitt entspricht
(Toleranz +/- 1 km/h)
Menusteuerungsindikator
Alarm-Indikator
X3DW
