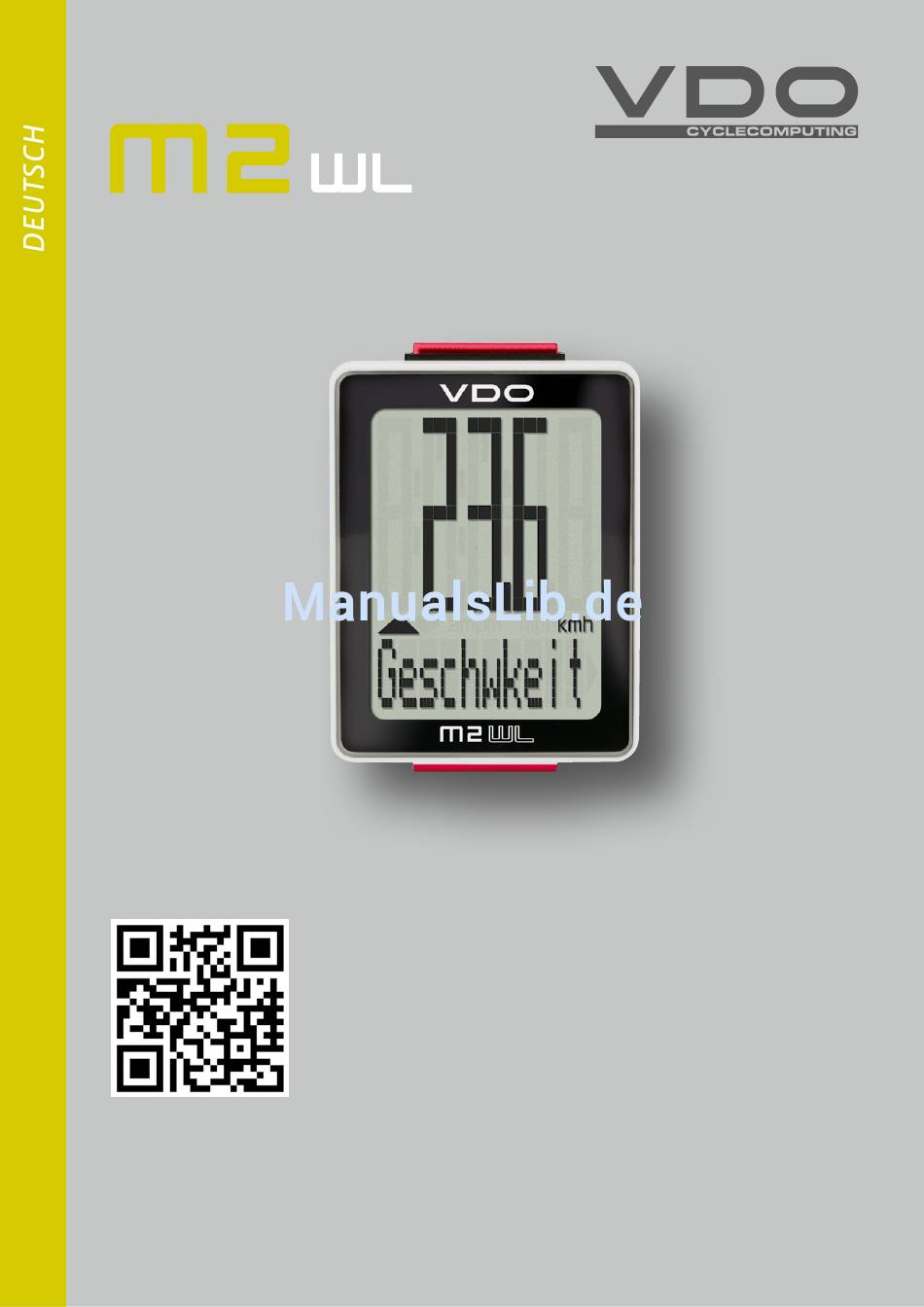

- Seite 1 M2 WL Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...
-
Seite 2: Inhaltsverzeichnis
M2 WL Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps. -
Seite 3: Das Display

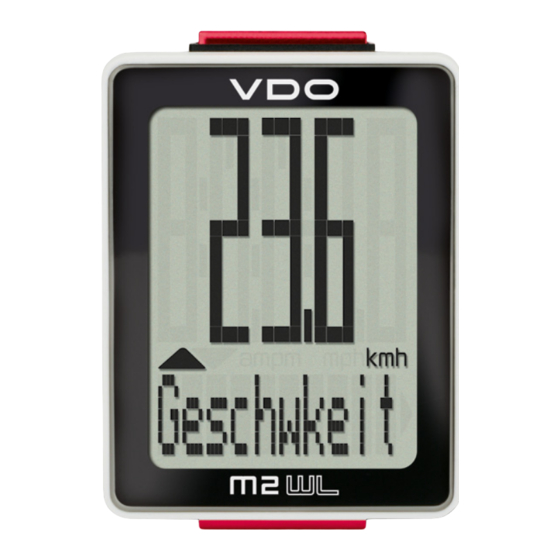

M2 WL Das Display Der VDO M2 WL hat ein großes, sehr gut ablesbares Display. Das Display kann in 3 Bereiche unterteilt werden. – Im oberen Bereich des Displays wird der Wert zu der ausgewählten Funktion angezeigt. OBEN – Im mittleren Bereich erscheint, die Anzeige für „am“ oder „pm“... -
Seite 4: Die Funktionen
M2 WL Die Funktionen Der VDO M2 WL hat folgende Funktionen Aktuelle Geschwindigkeit bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke zählt bis 999,99 KM oder Meilen. -
Seite 5: Aktuelle Uhrzeit
M2 WL Die Funktionen Aktuelle Uhrzeit (im 24-h oder 12-h-Format) 24-H-Format 12-H-Format Gesamt-Strecke (Summe aller Tagestouren) Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die Gesamtstrecken-Zählung wieder bei Null. Wenn von Meilen auf KM umgestellt wird und das Umrechnungsergebnis über 100.000 KM ergibt,... -
Seite 6: Die Funkübertragung Der Geschwindigkeit
M2 WL Die Funkübertragung der Geschwindigkeit Der VDO M2 WL hat eine analoge Funkübertragung. Hinweis: Analoge Funkübertragung kann durch LED-Scheinwerfer gestört werden. Die Funkreichweite beträgt ca. 75 cm zwischen dem Sender Im Großraum 63500 Seligenstadt (+/- 5 KM) kann es an der Gabel und dem Computer/Empfänger am Lenker. -
Seite 7: Montage Des Geschwindigkeits-Senders
Gabel oder hinten an der Gabel montiert werden. STEP 2 90° – 45° Legen Sie den Speichenmagneten um eine Außen-Speiche. Der stabförmige Magnetkern zeigt dabei mit dem VDO-Logo ✔ zum Sender. Magnet an der schraffierten Sensor-Markierung auf dem Sender mit etwa 1- 5 mm Abstand ausrichten. -
Seite 8: Computer In Die Halterung Einsetzen
M2 WL Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. Lock Und so geht es: STEP 1 uNLock Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten. -
Seite 9: Schlaf-Modus Und Funkempfänger
M2 WL Schlaf-Modus und Funkempfänger Wenn Sie eine Pause machen und der M2 WL noch in der Lenkerhalterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Der Funkempfänger ist noch AN. Das erkennen Sie an dem blinkenden Antennen-Symbol. -
Seite 10: Die Einstellungen
M2 WL Die Einstellungen – Sprache Beim VDO M2 WL können Sie folgende Sprachen für die Display-Anzeige einstellen – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Niederländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... -
Seite 11: Die Einstellungen - Radumfang
M2 WL Die Einstellungen – Radumfang Sie können am VDO M2 WL den Abroll-Umfang ihres Rades einstellen. Radumfang Radumfang Je genauer Sie diese Einstellung vornehmen, umso genauer Reifengrösse ETRTo in mm in inch 16 x 1,75 47-305 1272 50,1 ist Ihre Geschwindigkeits-Anzeige und Ihre Messung der... - Seite 12 M2 WL Die Einstellungen – Radumfang So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für den Radumfang. Mit der SET-Taste öffnen Sie die Einstellung für den Radumfang.
- Seite 13 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2 WL kehrt in den Funktions-Modus zurück.
-
Seite 14: Einheit
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2 WL kehrt in den Funktions-Modus zurück. -
Seite 15: Die Einstellungen - Uhrzeit
M2 WL Die Einstellungen – Uhrzeit Sie können im VDO M2 WL die Uhrzeit im 12-Stunden AM/ PM-Format oder im 24-Stunden-Format einstellen. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Uhrzeit. - Seite 16 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2 WL kehrt in den Funktions-Modus zurück.
- Seite 17 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2 WL kehrt in den Funktions-Modus zurück.
-
Seite 18: Auswahl Für Die Geschwindigkeits-Anzeige
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2 WL kehrt in den Funktions-Modus zurück. -
Seite 19: Die Einstellungen - Einstellen Der Gesamtstrecke
M2 WL Die Einstellungen – Einstellen der Gesamtstrecke Sie können am VDO M2 WL die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M2WL hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren. -
Seite 20: Die Einstellungen - Einstellung Der Gesamt-Fahrzeit
M2 WL Die Einstellungen – Einstellung der Gesamt-Fahrzeit Am VDO M2 WL können Sie die Gesamt-Fahrzeit einstellen. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. ACHTUNG: Der VDO M2WL hat eine Datenspeicherung. - Seite 21 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M2 WL kehrt in den Funktions-Modus zurück.
-
Seite 22: Tourdaten Nach Der Fahrt Zurückstellen
Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M2 WL ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) und Ihre Gesamt-Fahrzeit werden nicht auf NULL zurückgestellt. -
Seite 23: Batterie-Status-Anzeige
M2 WL Batterie-Status Anzeige Der M2 WL hat eine Batterie-Warnung. Im Display erscheint die Anzeige: „Computer schwach“. Diese Batterie-Warnung bestätigen Sie mit der BIKE-Taste. Sie können noch ca. eine Woche weiterfahren. Wechseln Sie möglichst bald nach der Batterie-Warnung die Batterie. -
Seite 24: Batteriewechsel Im Sender
M2 WL Batteriewechsel im Geschwindigkeits-Sender Die Batterie im Geschwindigkeits-Sender sollte jährlich gewechselt werden, um eine einwandfreie Funktion der Funkübertragung zu gewährleisten. Sie benötigen eine Batterie 3V-Type 2032. Wir empfehlen eine Markenbatterie von Sony, Panasonic, Varta oder Duracell. Und so geht es:... -
Seite 25: Garantiebedingungen
M2 WL Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung. -
Seite 26: Fehlerbehebung
M2 WL Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet... -
Seite 27: Korrekte Entsorgung Dieses Produkts (Elektromüll)
Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Die Konformitäts-Erklärung finden Sie unter: Neustadt/Weinstr. erklären, dass der VDO Fahrradcomputer www.vdocyclecomputing.com. mit Funkübertragung VDO M2 WL und des A1-Sender bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTERichtlinie 1999/5/ EG entsprechen. - Seite 28 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
