Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps.
Inhaltsverzeichnis Das Display ..............04 Rad-Auswahl Rad 1 oder Rad 2 ........43 Die Tasten ..............07 Beleuchtungs-Modus ........... 44 Die Funktionen .............. 08 Die Puls-Option ............. 45 Aktivieren der Puls-Option ..........45 Abrufen der Gesamtwerte ........... 11 Display in der Puls-Option ..........46 Tastenbelegung mit Puls-Option ........

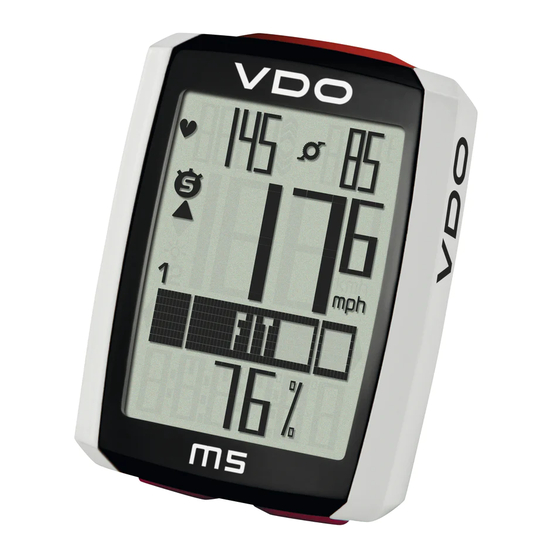

Das Display Der VDO M5 hat ein großes, sehr gut ablesbares Display. Das Display kann in 4 Bereiche unterteilt werden. Bereich 1: Bereich 1 Im oberen Bereich des Displays wird links permanent die Uhrzeit angezeigt. Rechts wird permanent die Temperatur Bereich 2 angezeigt.
Seite 5
Das Display „ “ Im rechten Display-Bereich, unterhalb Der VDO M5 kann an 2 Rädern eingesetzt der Geschwindigkeitsanzeige, wird die werden. Die Anzeige-Symbole 1 und 2 zeigen Masseinheit kmh oder mph angezeigt. Ihnen, ob Ihr VDO M5 gerade mit den Einstellungen für Rad 1 oder mit den...
Seite 6
Das Display Im linken Display-Bereich neben der Geschwindigkeits- Anzeige werden folgende Symbole angezeigt: „ “: Das Symbol ist AN, wenn der Trip-Section-Zähler gestartet wurde. Nähere Beschreibung des Trip-Section-Zählers finden Sie auf Seite 41. Licht-Modus AN/AUS Dieses Symbol zeigt an, ob der Display-Beleuchtungs-Modus ein- oder ausgeschaltet ist.
Die Tasten Der VDO M5 hat 3 Tasten. Im Funktions-Modus: – In den Funktionen rückwärts blättern – Öffnen des Einstell-Modus (Taste gedrückt halten) – Aufruf der Gesamt-Werte für Strecke und Fahrzeit (Taste gedrückt halten) Im Einstell-Modus: – Einstellung öffnen – Fertige Einstellung bestätigen –...
Die Funktionen Der VDO M5 hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display angezeigt. Bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Uhrzeit Links oben im Display wird permanent die aktuelle Uhrzeit angezeigt.
Die Funktionen Mit der BIKE-Taste rufen Sie folgende Informationen ab: Aktuelle Strecke Die aktuelle Strecke zählt bis 9.999,99 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die aktuelle Streckenzählung wieder bei Null. Aktuelle Fahrzeit Die aktuelle Fahrzeit zählt bis 99:59:59 HH:MM:SS. Beim Überschreiten dieses Wertes beginnt die Fahrzeitzählung wieder bei Null.
Die Funktionen Teil-Zeit Der VDO M5 hat einen Trip-Section-Zähler. Der Trip-Section-Zähler ist vergleichbar mit einer Stoppuhr. Wenn der Trip-Section-Zähler läuft, wird wie bei einer Stoppuhr die Teil-Zeit erfasst. Zusätzlich wird bei laufendem Trip-Section-Zähler auch noch die Teil-Strecke erfasst. Der Trip-Section-Zähler wird über die Tastenkombination BIKE + SET (beide Tasten gleichzeitig KURZ drücken)
Abruf der Gesamtwerte Die Gesamtwerte für die gefahrene Strecke, die Fahrzeit und die Höhendaten werden getrennt von den Daten der AKTUELLEN Tour abgerufen. Sie haben zwei Möglichkeiten die Gesamtdaten anzuzeigen. MöGLICHKEIT 1: Mit der TPC (TOTAL / PULS / CAD)-Taste rufen Sie die Gesamtdaten ab.
Seite 12
Abruf der Gesamtwerte MöGLICHKEIT 2: Halten Sie dazu die SET-Taste gedrückt bis sich das Menu TOTALWERTE öffnet. – Mit der SET-Taste öffnen Sie die Anzeige der Totalwerte. – Mit der BIKE- oder der TPC-Taste blättern Sie in den Gesamtwerten. Zuerst wird die Gesamtstrecke 1 (Summe aller einzelnen Touren mit Rad 1) angezeigt.
(Total/Puls/CAD) ab. Eine genaue Beschreibung finden Sie auf Seite 47. Schlaf-Modus Wenn Sie eine Pause machen und der M5 in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie nach einer Pause weiterfahren, hat der VDO M5 eine Auto-Start-Funktion.
Montage der Lenkerhalterung Sie können den Computer rechts oder links am Lenker montieren oder mittig auf dem Vorbau. Entsprechend – montieren Sie die Lenkerhalterung. STEP 1 Entscheiden Sie, ob Lenker- oder Vorbau-Montage gewünscht ist. STEP 2 Entsprechend den Fuß der Lenkerhalterung um 90° drehen. Dazu die Schrauben in der Halterung lösen, Fuß...
Gabel oder hinten an der Gabel montiert werden. STEP 2 90° – 45° Legen Sie den Speichenmagneten um eine Außen-Speiche. Der stabförmige Magnetkern zeigt dabei mit dem VDO-Logo ✔ zum Sender. Magnet an der schraffierten Sensor-Markierung auf dem Sender mit etwa 1- 5 mm Abstand ausrichten.
Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. Lock Und so geht es: STEP 1 uNLock Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten.
Pairing (Inbetriebnahme) der Sender Der VDO M5 macht ein automatisches Pairing der Sender. ACHTUNG: Im Sender muss bei der ersten Inbetriebnahme der Schalter für die Raderkennung entweder auf RAD 1 oder Nach dem der Computer in die Lenkerhalterung eingedreht RAD 2 eingestellt werden. Nur dann funktioniert auch die wurde, beginnt der Computer mit der Sendersuche.
Die Einstellungen – Sprache Beim VDO M5 können Sie folgende Sprachen für die Display-Anzeige einstellen: – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Holländisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.
Seite 19
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Maßeinheit In der Masseinheiten-Einstellung legen Sie die Mess-Formate fest für: – Geschwindigkeit (kmh oder mph) – Temperatur (C oder F) – Gewicht (kg oder LBS) – Uhrzeit (24 Std. oder 12 Std mit AM/PM) Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
Seite 21
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Radumfang / Radgröße Sie können am VDO M5 den Abroll-Umfang ihres Rades in Millimetern einstellen oder aus einer Reifen-Tabelle Radumfang Radumfang den passenden Reifen auswählen. Reifengrösse ETRTo in mm in inch 16 x 1,75 47-305 1272 50,1...
Seite 23
Die Einstellungen – Radumfang / Radgröße So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung. Die Einstellung öffnen Sie mit der SET-Taste. Im Display erscheint „Language“. Mit der BIKE- oder der TPC-Taste blättern Sie zur Einstellung für die Radgröße.
Seite 24
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Seite 25
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Meine Daten In den Einstellungen Meine Daten stellen Sie Ihre Daten ein für Alter, Gewicht, Geschlecht und HF-Max die für die Berechnung der Puls-Trainingszonen benötigt werden. Auf Basis der Daten werden berechnet: – maximaler persönlicher Puls HF-max –...
Seite 27
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Sensor-Auswahl Der M5 kann Puls-Daten und (gleichzeitig) Trittfrequenz- Daten anzeigen. Dazu muss ein Puls-Sender und/oder ein Trittfrequenz- Sender vorhanden und installiert sein. Im Sensor-Auswahl- Menü wählen Sie nun aus, welcher Sensor aktiviert werden soll. ACHTUNG: Nach der Auswahl eines Senders werden die Sensor-Werte (Puls/Trittfrequenz) im Display angezeigt.
Seite 29
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Uhrzeit Sie können im VDO M5 die Uhrzeit im 12-Stunden AM / PM-Format oder im 24-Stunden-Format einstellen. Das Uhren-Format legen Sie in den Einstellungen zur Masseinheit fest (Siehe Seite 20). So stellen Sie die Uhrzeit ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
Seite 31
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Beeper Ein- oder Ausschalten Im M5 können Sie den Beeper für die Puls-Warnung ein- oder ausschalten. So stellen Sie den Beeper ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung.
Die Einstellungen – Gesamtstrecke Sie können am VDO M5 die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. Sie können die Gesamtstrecke getrennt für Rad 1 oder Rad 2 einstellen. ACHTUNG: Der M5 hat eine Datenspeicherung.
Seite 34
Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-oder der TPC-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Gesamtfahrzeit Am VDO M5 können Sie die Gesamt-Fahrzeit einstellen. z. B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. Die Einstellung können Sie getrennt für Rad 1 und Rad 2 machen.
Seite 36
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Die Einstellungen – Gesamt-Kalorienverbrauch Im M5 kann der Gesamt-Kalorienverbrauch aller Touren, getrennt für Rad 1 und Rad 2 eingestellt werden, z. B. am Beginn der neuen Radsaison. ACHTUNG: Der M5 speichert alle Gesamtdaten auch bei einem Batteriewechsel. Es gehen keine Daten verloren.
Seite 38
Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück.
Navigator Einstellen Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler. Der Navigator kann – beliebig oft während einer Tour auf Null zurückgestellt werden – auf einen Strecken-Wert eingestellt werden – von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen. Einstellbereich Navigator: -99,99 KM bis +999,99 KM oder Meilen.
Wenn alle Ziffern eingestellt sind, bestätigen Sie die Eingabe mit der SET-Taste. Im Display bekommen Sie die Rückmeldung Set OK. Das Einstellmenü wird geschlossen. Der VDO M5 kehrt in den Funktions-Modus zurück. Navigator auf NULL zurückstellen Der Navigator kann beliebig oft während einer Tour auf NULL zurückgestellt werden.
Trip Section-Zähler Der VDO M5 hat einen Zeit- und Streckenzähler, der ähnlich funktioniert wie eine Stoppuhr. Wenn der Trip-Section-Zähler läuft, dann werden die Zeit und die in dieser Zeit gefahrene Strecke erfasst. Start des Trip-Section-Zählers Drücken Sie gleichzeitig die BIKE- und die SET-Taste.
– Teil-Strecke – Teil-Fahrzeit Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M5 ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) Gesamt-Fahrzeit und Gesamt-Kalorienverbrauch (bei aktivierter Puls-Option) werden nicht auf NULL zurückgestellt.
Über die digitalen Daten des Geschwindigkeits-Senders der Schalter für die Raderkennung entweder auf RAD 1 oder erhält der VDO M5 auch die Information, ob gerade Rad 1 RAD 2 eingestellt werden. Nur dann funktioniert auch die oder Rad 2 benutzt wird.
Wenn der Beleuchtungs-Modus aktiv ist, wird oben im Display das Licht-Icon angezeigt. ACHTUNG: Der Beleuchtungs-Modus wird abgeschaltet, wenn der M5 in den Schlaf-Modus gegangen ist, z. B. wenn auf einer Tour eine Pause gemacht wurde. So wird unnötiger Batterieverbrauch vermieden. So wird der Beleuchtungs-Modus EIN-geschaltet: Drücken Sie die SET- und die TPC-Taste gleichzeitig.
Aktivieren der Puls-Option Der M5 kann auch Pulswerte anzeigen. ACHTUNG: Die Puls-Option kann nur aktiviert werden, wenn der VDO Puls-Sender Artikel Nr. CP3013 zur Verfügung steht. So aktivieren Sie die Puls-Option: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.
Display in der Puls-Option Wenn die Puls-Option aktiviert ist, wird der aktuelle Puls links oben im Display angezeigt. Bei aktivierter Puls-Option zeigen die Indikator-Pfeile ob der Puls unter oder über der gewählten Trainingszone liegt. Die Uhrzeit, die dort bei nicht aktivierter Puls-Option angezeigt wird, wird nun als Funktion mit der Taste BIKE abgerufen.
Funktionen in der Puls-Option Bei aktivierter Puls-Option werden die Puls-Funktionen mit der Taste-TPC (TOTAL/PULS/CAD) abgerufen. Folgende Funktionen sind nacheinander abrufbar: Zonen-Grafik mit aktuellem Puls als Prozentwert des persönlichen Maximal-Puls und Anzeige der gewählten Trainings-Zone FIT/FAT/OWN. Kalorien Zeigt den Kalorienverbrauch auf der aktuellen Tour. Durchschnittspuls Zeigt den durchschnittlichen Puls auf der aktuellen Tour.
Seite 48
Funktionen in der Puls-Option Zeit in der ausgewählten Trainingszone. Zeigt die Zeit an, in der der aktuelle Puls innerhalb der ausgewählten Trainingszone lag. Zeit über der ausgewählten Trainingszone. Zeigt die Zeit an, in der der aktuelle Puls oberhalb der Obergrenze der Trainingszone lag.
Unter- und Obergrenzen zu der jeweiligen Trainings-Zone. Mit der BIKE- oder der TPC-Taste wählen Sie eine der 3 Trainingszonen aus. Die Auswahl bestätigen Sie mit der SET-Taste. Der VDO M5 bestätigt Ihre Auswahl mit Set OK. Der M5 kehrt automatisch in den Funktions-Modus zurück.
Aktivieren der Trittfrequenz-Option Der VDO M5 kann auch die Trittfrequenz anzeigen. ACHTUNG: Dazu muss der VDO-Trittfrequenz-Sender Artikel Nr. CP3012 installiert sein. In den Einstellungen muss die Trittfrequenz-Option aktiviert werden. So aktivieren Sie die Trittfrequenz-Option: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...
Aktivieren der Trittfrequenz-Option Der VDO M5 bestätigt die Einstellung mit SET OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen.
Ein Video zur Montage des Trittfrequenz-Senders finden Sie zum Trittfrequenz-Sender beschrieben. unter: www.vdocyclecomputing.com/service Puls + Trittfrequenz-Option Sie können am VDO M5 die Puls- und die Trittfrequenz-Option Zur Aktivierung der Puls-Option lesen Sie auf Seite 45. gleichzeitig aktivieren. Puls und Trittfrequenz werden beide gleichzeitig im Display Zur Aktivierung der Trittfrequenz-Option lesen Sie auf angezeigt.
Display mit Puls+Trittfrquenz Wenn sowohl Puls- als auch Trittfrequenz aktiviert sind, werden beide Werte gleichzeitig im Display angezeigt. Anstelle der Uhrzeit wird oben links der aktuelle Puls angezeigt. Anstelle der Temperatur wird oben rechts die Trittfrequenz angezeigt. Uhrzeit und Temperatur können nun über die BIKE-Taste abgerufen werden.
Tastenbelegung/Funktionen mit Puls+Trittfrequenz-Option Alle Puls- und Trittfrequenz-Funktionen werden über die TPC (TOTAL/PULS/CAD)-Taste abgerufen. Eine Beschreibung der Puls-Funktionen finden Sie auf Seite 47. Eine Beschreibung der Trittfrequenz-Funktionen finden Sie auf Seite 54.
Batterie-Status-Anzeige Der VDO M5 hat eine Batterie-Warnung. Wenn die Batterie unter ein bestimmtes Spannungs-Niveau abfällt, erhalten Sie im Display eine Warn-Anzeige. Durch Drücken einer beliebigen Taste verschwindet diese Warnmeldung. Sie haben nach einer Batterie-Warnmeldung noch ca. 2 Wochen Zeit, die Batterie zu erneuern.
Batteriewechsel im Geschwindigkeits-Sender Die Batterie im Geschwindigkeits-Sender sollte jährlich gewechselt werden, um eine einwandfreie Funktion der Funkübertragung zu gewährleisten. Sie benötigen eine Batterie 3V-Type 2032. Wir empfehlen eine Markenbatterie von Sony, Panasonic, Varta oder Duracell. Und so geht es: oPEN cLosE STEP 1 Entfernen Sie den Batteriefach-Deckel mit einem Geldstück.
Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung.
Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet oder Magnet sitzt nicht genau an der korrigieren Sensor-Position Keine Geschwindigkeits-Anzeige...
Technische Daten Computer: Funkreichweiten: ca. 49 H x 38 B x 12 T mm Geschwindigkeits-Sender: 75 cm Display: Trittfrequenz-Sender: 90 cm H ca. 39 mm, B ca. 29 mm Puls-Sender: 75 cm Gewicht Computer: Temperatur-Anzeigebereich des Displays: ca: 30 g -20 °C bis +70 °C/ -4 °F bis +158 °F Gewicht Lenkerhalterung: Geschwindigkeits-Bereich bei Radgröße 2155 mm:...
Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, Die Konformitäts-Erklärung finden Sie unter: D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrrad- www.vdocyclecomputing.com. computer mit Funkübertragung VDO M5 und alle Sender D3-SPD, D3-CAD, D3-HR bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTERichtlinie 1999/5/EG entsprechen.
Seite 61
