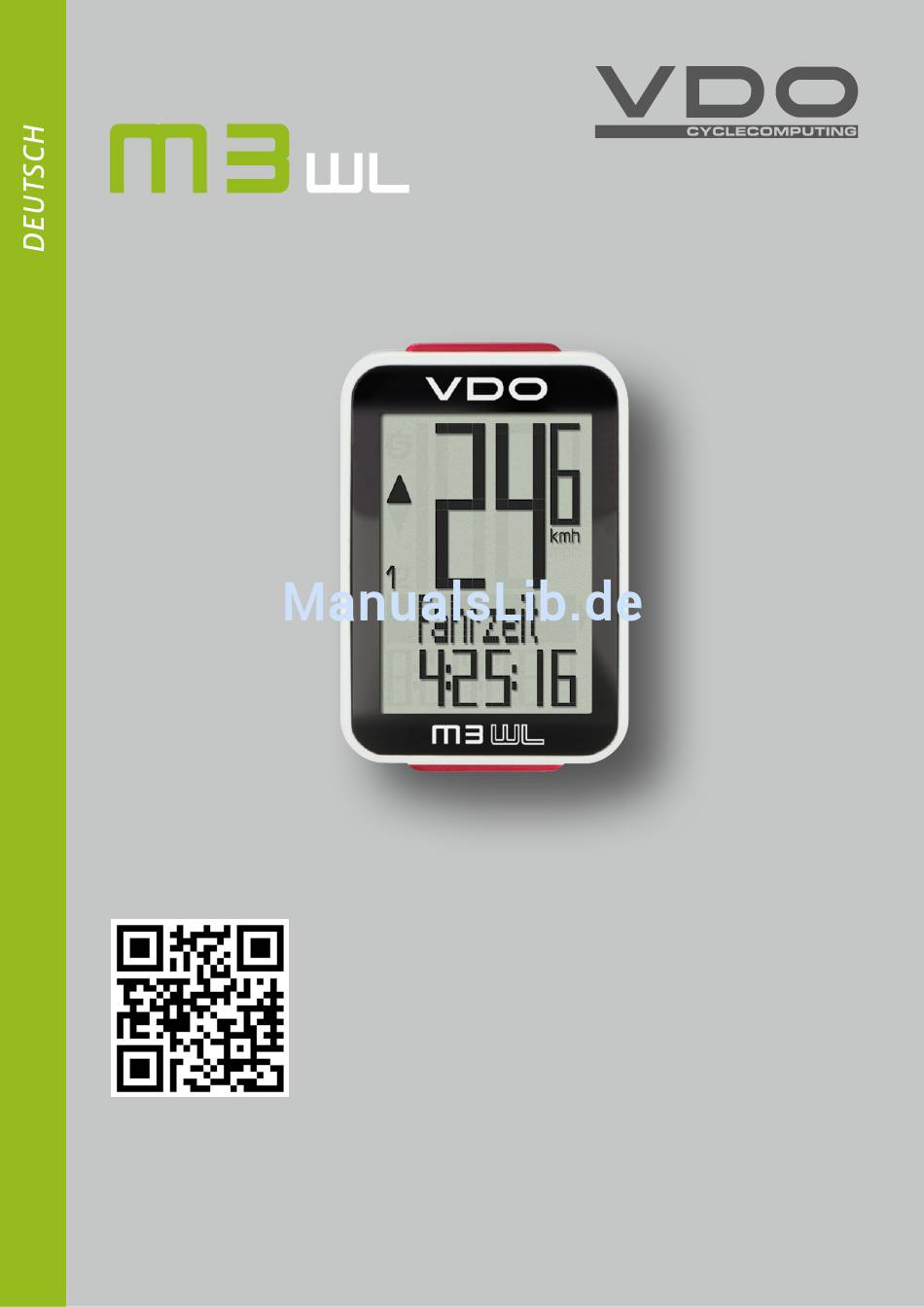

- Seite 1 Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...
-
Seite 2: Verpackungsinhalt
M3 WL Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps. -
Seite 3: Inhaltsverzeichnis
M3 WL Inhaltsverzeichnis Das Display ..............04 Navigator ............... 31 Die Tasten ..............06 Navigator auf NULL zurückstellen ......32 Die Funktionen .............. 07 Trip-Section-Zähler ............33 Abrufen der Gesamtwerte ........... 10 Trip-Section-Zähler auf NULL zurückstellen ..... 34 Die Bedienung während der Fahrt ......12 Tourdaten nach der Fahrt zurückstellen .... -
Seite 4: Das Display
M3 WL Das Display Der VDO M3 WL hat ein großes, sehr gut ablesbares Display. Das Display kann in 3 Bereiche unterteilt werden. Bereich 1: Im oberen Bereich des Displays wird permanent die aktuelle Bereich 1 Geschwindigkeit angezeigt. Bereich 2:... - Seite 5 „ “ oder „ “ Der VDO M3 WL kann an 2 Rädern eingesetzt werden. Die Anzeige-Symbole 1 und 2 zeigen Ihnen, ob Ihr VDO M3 WL gerade mit den Einstellungen für Rad 1 oder mit den Einstellungen für Rad 2 arbeitet.
-
Seite 6: Die Tasten
M3 WL Die Tasten Der VDO M3 WL hat 2 Tasten. Im Funktions-Modus: – In den Funktionen rückwärts blättern – Öffnen des Einstell-Modus (Taste gedrückt halten) – Aufruf der Gesamt-Werte für Strecke und Fahrzeit (Taste gedrückt halten) Im Einstell-Modus: – Einstellung öffnen –... -
Seite 7: Die Funktionen
M3 WL Die Funktionen Der VDO M3 WL hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display angezeigt. Bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke (Strecke der aktuellen Tour) zählt bis 9.999,99 KM oder Meilen. - Seite 8 M3 WL Die Funktionen Teil-Zeit Der VDO M3 WL hat einen Trip Section Zähler. Der Trip-Section-Zähler ist vergleichbar mit einer Stoppuhr. Wenn der Trip-Section-Zähler läuft, wird wie bei einer Stoppuhr die Teil-Zeit erfasst. Zusätzlich wird bei laufenden Trip-Section-Zähler auch noch die Teil-Strecke erfasst.
- Seite 9 -99,99 bis +999,99 KM oder M Die Bedienung des Navigators ist auf Seite 31 beschrieben. Temperatur Der VDO M3 WL hat eine Temperatur-Anzeige. Die Temperatur wird in 0,1 Grad Schritten angezeigt. Uhrzeit Hier wird die aktuelle Uhrzeit im 24 H oder 12 H-Modus angezeigt.
-
Seite 10: Abrufen Der Gesamtwerte
M3 WL Abrufen der Gesamtwerte Die Gesamtwerte für die gefahrene Strecke und die Fahrzeit werden getrennt von den Daten der AKTUELLEN Tour abgerufen. Halten Sie dazu die SET-Taste gedrückt bis sich das Menu öffnet. Mit der SET-Taste öffnen Sie die Anzeige der Totalwerte. - Seite 11 M3 WL Abrufen der Gesamtwerte Wenn Sie auch mit Rad 2 unterwegs waren, werden beim weiteren Blättern mit der BIKE-Taste hier auch die Werte für Rad 2 angezeigt. Mit der BIKE-Taste blättern Sie weiter zu Gesamt-Strecke Rad 2 Mit der BIKE-Taste blättern Sie weiter zu Gesamt-Fahrzeit Rad 2 Mit der BIKE-Taste können Sie auch die Gesamtwerte...
-
Seite 12: Die Bedienung Während Der Fahrt
Sie schnell die gewünschte Funktion in die Anzeige. BIKE Schlaf-Modus Wenn Sie eine Pause machen und der M3 WL in der Halterung ist, geht der Computer nach 5 Minuten in den Schlaf-Modus. Im Display sehen Sie die Modell-Bezeichnung VDO M3 WL und die Uhrzeit. -
Seite 13: Montage Der Lenkerhalterung
M3 WL Montage der Lenkerhalterung Sie können den Computer rechts oder links am Lenker montieren oder mittig auf dem Vorbau. Entsprechend – montieren Sie die Lenkerhalterung. STEP 1 Entscheiden Sie, ob Lenker- oder Vorbau-Montage gewünscht ist. STEP 2 Entsprechend den Fuß der Lenkerhalterung um 90° drehen. -
Seite 14: Montage Des Geschwindigkeit-Senders
Gabel oder hinten an der Gabel montiert werden. STEP 2 90° – 45° Legen Sie den Speichenmagneten um eine Außen-Speiche. Der stabförmige Magnetkern zeigt dabei mit dem VDO-Logo ✔ zum Sender. Magnet an der schraffierten Sensor-Markierung auf dem Sender mit etwa 1- 5 mm Abstand ausrichten. -
Seite 15: Einsetzen Des Computers In Die Halterung
M3 WL Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. Lock Und so geht es: STEP 1 uNLock Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten. -
Seite 16: Pairing (Inbetriebnahme) Der Sender
M3 WL Pairing (Inbetriebnahme) der Sender Der VDO M3 WL macht ein automatisches Pairing der Sender. ACHTUNG: Im Sender muss bei der ersten Inbetriebnahme der Schalter für die Raderkennung entweder auf RAD 1 oder Nach dem der Computer in die Lenkerhalterung eingedreht RAD 2 eingestellt werden. -
Seite 17: Die Einstellungen
M3 WL Die Einstellungen – Sprache Beim VDO M3 WL können Sie folgende Sprachen für die Display-Anzeige einstellen: – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Holländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... - Seite 18 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
-
Seite 19: Maßeinheit
M3 WL Die Einstellungen – Maßeinheit In der Masseinheiten-Einstellung legen Sie die Mess-Formate fest für: – Geschwindigkeit (kmh oder mph) – Temperatur (C oder F) – Uhrzeit (24 Std. oder 12 Std. mit AM/PM) Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... - Seite 20 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
-
Seite 21: Die Einstellungen - Radumfang / Radgröße
M3 WL Die Einstellungen – Radumfang / Radgröße Sie können am VDO M3 WL den Abroll-Umfang ihres Rades in Millimetern einstellen oder aus einer Reifen-Tabelle Radumfang Radumfang den passenden Reifen auswählen. Reifengrösse ETRTo in mm in inch 16 x 1,75... - Seite 22 M3 WL Die Einstellungen – Radumfang / Radgröße So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung. Die Einstellung öffnen Sie mit der SET-Taste. Im Display erscheint „Language“.
- Seite 23 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
- Seite 24 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
-
Seite 25: Die Einstellungen - Uhrzeit
M3 WL Die Einstellungen – Uhrzeit Sie können im VDO M3 WL die Uhrzeit im 12-Stunden AM / PM-Format oder im 24-Stunden-Format einstellen. Das Uhren-Format legen Sie in den Einstellungen zur Masseinheit fest (Siehe Seite 19). So stellen Sie die Uhrzeit ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü... - Seite 26 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
-
Seite 27: Die Einstellungen - Gesamtwerte / Gesamtstrecke
M3 WL Die Einstellungen – Gesamtwerte / Gesamtstrecke Sie können am VDO M3 WL die gefahrene Gesamtstrecke einstellen. z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. Sie können die Gesamtstrecke getrennt für Rad 1 oder Rad 2 einstellen. - Seite 28 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
-
Seite 29: Die Einstellungen - Gesamtwerte / Gesamtfahrzeit
M3 WL Die Einstellungen – Gesamtwerte / Gesamtfahrzeit Am VDO M3 WL können Sie die Gesamt-Fahrzeit einstellen. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. Die Einstellung können Sie getrennt für Rad 1 und Rad 2... - Seite 30 Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen. Wenn Sie keine weiteren Einstellungen machen wollen, halten Sie die SET-Taste gedrückt. Das Einstellmenü wird geschlossen. Der VDO M3 WL kehrt in den Funktions-Modus zurück.
-
Seite 31: Navigator Einstellen
M3 WL Navigator Einstellen Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler. Der Navigator kann – beliebig oft während einer Tour auf Null zurückgestellt werden – auf einen Strecken-Wert eingestellt werden – von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen. -
Seite 32: Navigator Auf Null Zurückstellen
Wenn alle Ziffern eingestellt sind, bestätigen Sie die Eingabe mit der SET-Taste. Im Display bekommen Sie die Rückmeldung Set OK. Der VDO M3 WL kehrt in den Funktions-Modus zurück. Navigator auf NULL zurückstellen Der Navigator kann beliebig oft während einer Tour auf NULL zurückgestellt werden. -
Seite 33: Trip-Section-Zähler
M3 WL Trip Section-Zähler Der VDO M3 WL hat einen Zeit- und Streckenzähler, der ähnlich funktioniert wie eine Stoppuhr. Wenn der Trip-Section-Zähler läuft, dann werden die Zeit und die in dieser Zeit gefahrene Strecke erfasst. Start des Trip-Section-Zählers Drücken Sie gleichzeitig die BIKE- und die SET-Taste (kurz). -
Seite 34: Trip-Section-Zähler Auf Null Zurückstellen
– Teil-Strecke – Teil-Fahrzeit Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M3 WL ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) und die Gesamt-Fahrzeit werden nicht auf NULL zurückgestellt. -
Seite 35: Batterie-Status-Anzeige
M3 WL Batterie-Status-Anzeige Der VDO M3 WL hat eine Batterie-Warnung. Wenn die Batterie unter ein bestimmtes Spannungs-Niveau abfällt, erhalten Sie im Display eine Warn-Anzeige. Durch Drücken einer beliebigen Taste verschwindet diese Warnmeldung. Sie haben nach einer Batterie-Warnmeldung noch ca. 2 Wochen Zeit, die Batterie zu erneuern. -
Seite 36: Batteriewechsel Im Geschwindigkeit-Sender
M3 WL Batteriewechsel im Geschwindigkeits-Sender Die Batterie im Geschwindigkeits-Sender sollte jährlich gewechselt werden, um eine einwandfreie Funktion der Funkübertragung zu gewährleisten. Sie benötigen eine Batterie 3V-Type 2032. Wir empfehlen eine Markenbatterie von Sony, Panasonic, Varta oder Duracell. Und so geht es:... -
Seite 37: Garantiebedingungen
M3 WL Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung. -
Seite 38: Fehlerbehebung
M3 WL Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet... -
Seite 39: Technische Daten
M3 WL Technische Daten Computer: Temperatur-Anzeigebereich des Displays: ca. 49 H x 33 B x 12 T mm -20 bis +70 °C / -4 bis +158 °F Gewicht Computer: Geschwindigkeits-Bereich bei Radgröße 2155 mm: ca: 30 g min 2.0 km/h,... -
Seite 40: Korrekte Entsorgung Dieses Produkts (Elektromüll)
Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, Die Konformitäts-Erklärung finden Sie unter: D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrrad- www.vdocyclecomputing.com. computer mit Funkübertragung VDO M3 WL und der Sender D3-SPD bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTERichtlinie 1999/5/EG entsprechen. - Seite 41 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
