MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

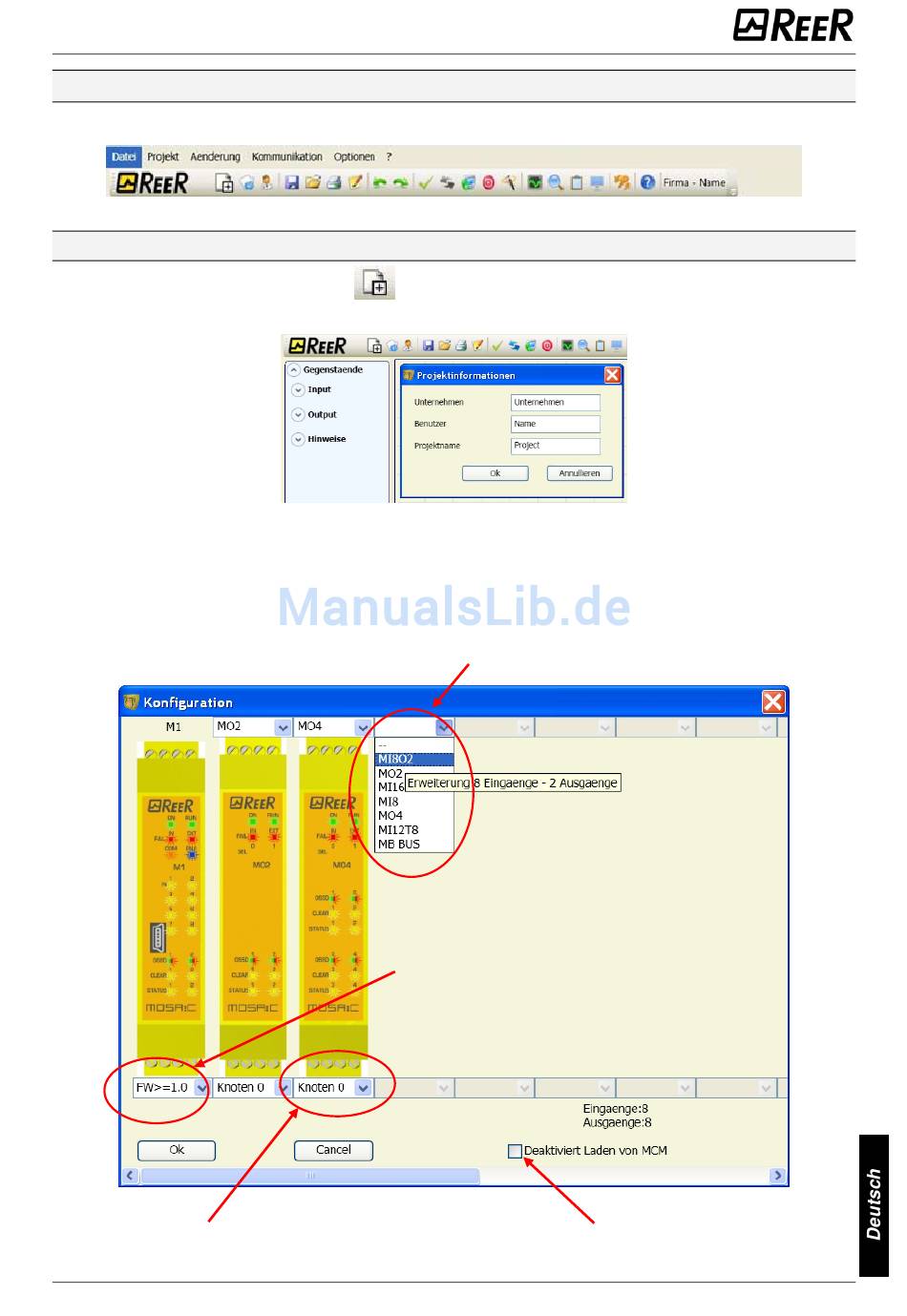

DIE TEXT-SYMBOLLEISTE

Optional kann der Anwender der TEXT-SYMBOLLEISTE aktivieren (Drop-Down).

ERSTELLEN EINES NEUEN PROJEKTS (KONFIGURATION DES SYSTEMS MOSAIC)

Durch Auswählen des Symbols
Projekt. Es erscheint die Bitte um Identifizierung des Benutzers (
MSD schlägt dann ein Fenster vor, in dem nur das Modul M1 erscheint.
Der Benutzer hat die Möglichkeit, die erforderlichen Module zu seinem System
hinzuzufügen, indem das Pull-down-Menü oben (Auswahl des Moduls) und unten,
Auswahl des diesem zuzuweisenden Knotens (0÷4) verwendet wird.

AUSWAHL DES SLAVE-MODULS

AUSWAHL DES KNOTENS (zwischen 0 und 3)
8540780 • 29/06/2015 • Rev.23
Abb. 34
in der Standard-Symbolleiste beginnt ein neues
Abb. 35
(das zur Konfiguration hinzugefügt werden soll)
Firmware version
Abb. 36
Deaktiviert das Lesen aus dem MCM-Speicher
).
Abb. 35
61
