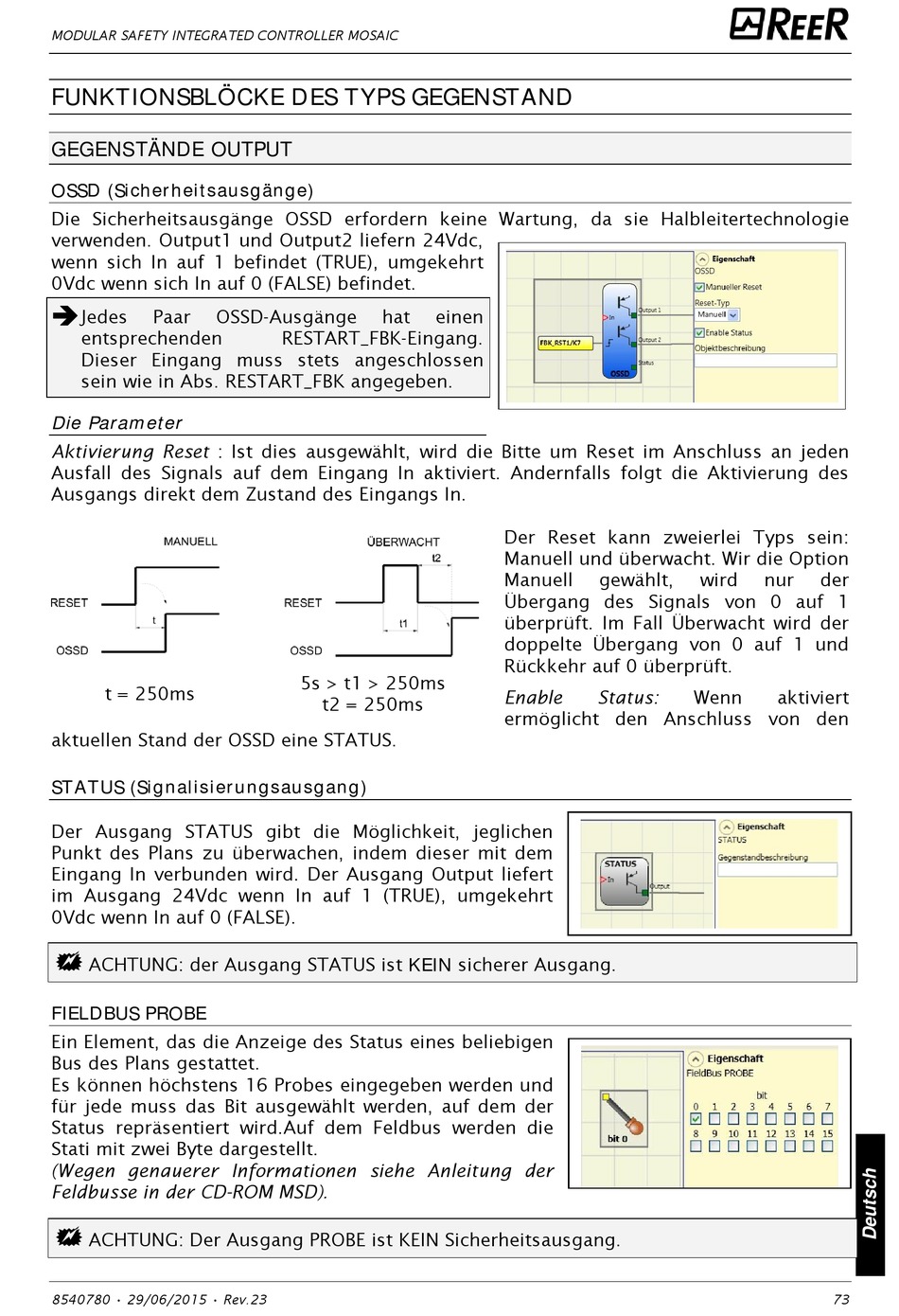

FUNKTIONSBLÖCKE DES TYPS GEGENSTAND
GEGENSTÄNDE OUTPUT
OSSD (Sicherheitsausgänge)
Die Sicherheitsausgänge OSSD erfordern keine Wartung, da sie Halbleitertechnologie
verwenden. Output1 und Output2 liefern 24Vdc,
wenn sich In auf 1 befindet (TRUE), umgekehrt
0Vdc wenn sich In auf 0 (FALSE) befindet.
Jedes
Paar
OSSD-Ausgänge
entsprechenden
Dieser Eingang muss stets angeschlossen
sein wie in Abs. RESTART_FBK angegeben.
Die Parameter
Aktivierung Reset : Ist dies ausgewählt, wird die Bitte um Reset im Anschluss an jeden
Ausfall des Signals auf dem Eingang In aktiviert. Andernfalls folgt die Aktivierung des
Ausgangs direkt dem Zustand des Eingangs In.
t = 250ms
aktuellen Stand der OSSD eine STATUS.
STATUS (Signalisierungsausgang)
Der Ausgang STATUS gibt die Möglichkeit, jeglichen
Punkt des Plans zu überwachen, indem dieser mit dem
Eingang In verbunden wird. Der Ausgang Output liefert
im Ausgang 24Vdc wenn In auf 1 (TRUE), umgekehrt
0Vdc wenn In auf 0 (FALSE).
ACHTUNG: der Ausgang STATUS ist KEIN sicherer Ausgang.
FIELDBUS PROBE
Ein Element, das die Anzeige des Status eines beliebigen
Bus des Plans gestattet.
Es können höchstens 16 Probes eingegeben werden und
für jede muss das Bit ausgewählt werden, auf dem der
Status repräsentiert wird.Auf dem Feldbus werden die
Stati mit zwei Byte dargestellt.
(Wegen genauerer Informationen siehe Anleitung der
Feldbusse in der CD-ROM MSD).
ACHTUNG: Der Ausgang PROBE ist KEIN Sicherheitsausgang.
