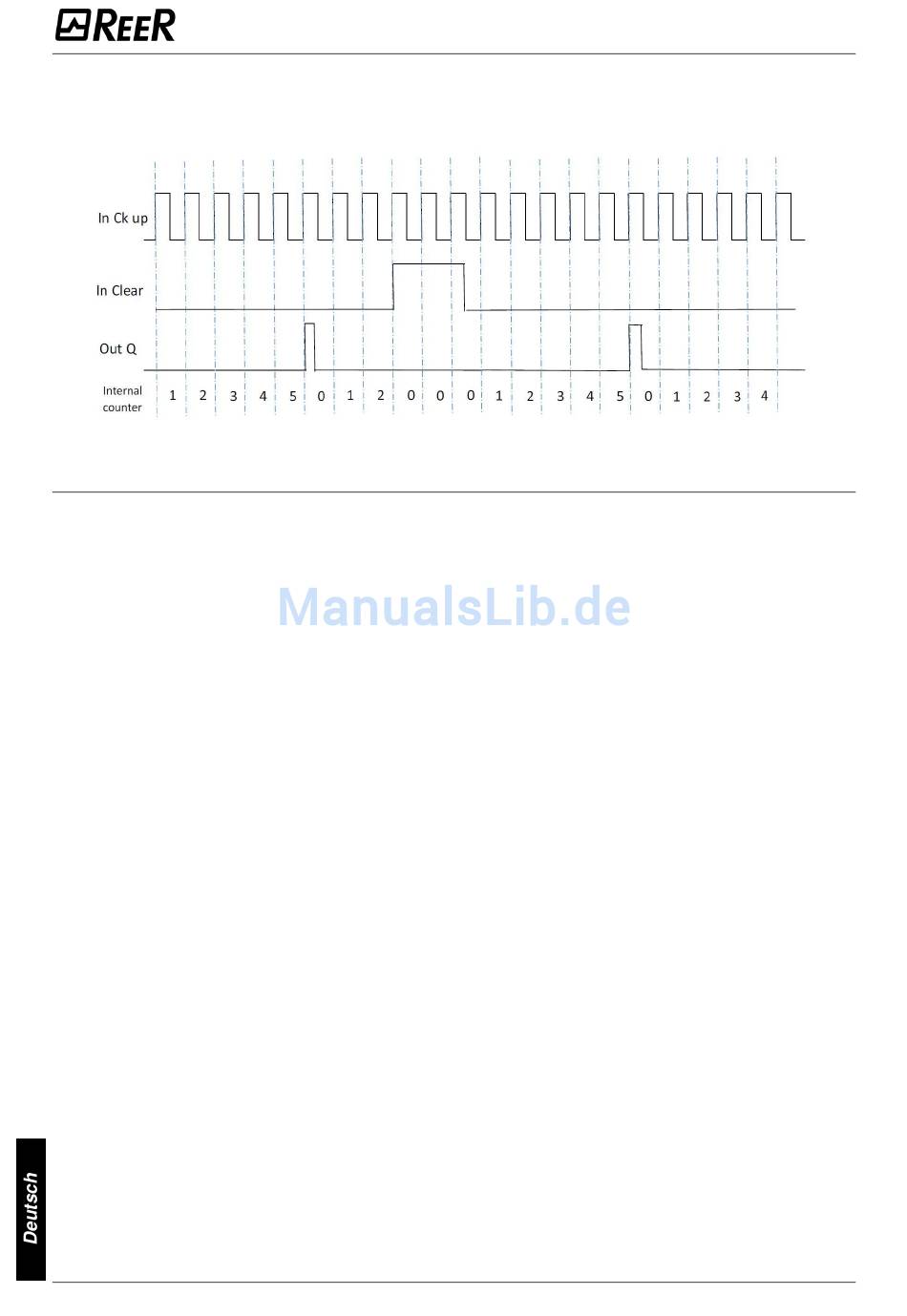

3) Der Zähler erzeugt einen Impuls der Dauer, die der Reaktionszeit entspricht, sobald
die eingegebene Zählung erreicht wird. Wird das Signal CLEAR aktiviert, kehrt die
interne Zählung auf 0 zurück.
Die Parameter
Aktivierung Clear: Ist dies ausgewählt, wird die Clear-Anfrage aktiviert, um die Zählung
wieder aufzunehmen, indem der Ausgang Q wieder auf 0 gebracht wird (FALSE).
Außerdem wird die Möglichkeit gegeben, die automatische Funktion (Automatische
Aktivierung) mit manuellem Reset zu aktivieren.
Erfolgt die Auswahl nicht, ist die Betriebsart in diesem Fall automatisch und beim
Erreichen der eingegebenen Zählung begibt sich der Ausgang auf 1 (TRUE) und bleibt
dort während zwei ganzer Zyklen. Danach wird er zurückgestellt.
Ck down: Gestattet das Zurückgehen der Zählung.
Doppelte Flanke: Wird dies ausgewählt, wird die Zählung sowohl an der steigenden als
auch der fallenden Flanke aktiviert.
