MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Filter (ms): Gestattet die Filterung der von den externen Kontakten kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit
unter den Kommutationen der von den externen Kontakten kommenden Signale aktiviert.
Gleichzeitigkeit (ms): Ist nur im Fall der Aktivierung des vorangegangenen Parameters
aktiv. Bestimmt die maximale Zeit (in msec), die zwischen den Kommutationen von zwei
unterschiedlichen von den externen Kontakten kommenden Signalen verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

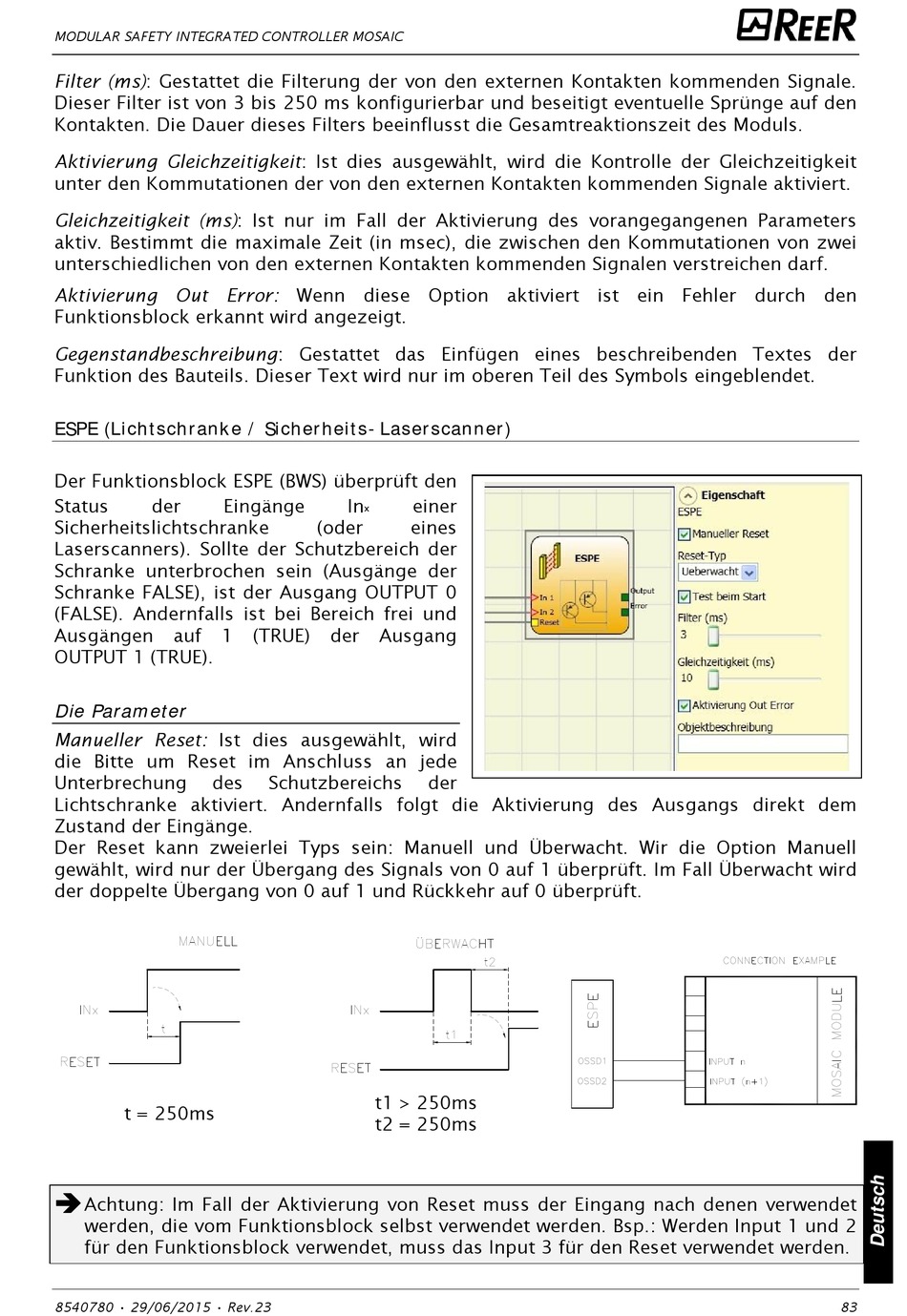

ESPE (Lichtschranke / Sicherheits-Laserscanner)

Der Funktionsblock ESPE (BWS) überprüft den
Status der Eingänge
Sicherheitslichtschranke
Laserscanners). Sollte der Schutzbereich der
Schranke unterbrochen sein (Ausgänge der
Schranke FALSE), ist der Ausgang OUTPUT 0
(FALSE). Andernfalls ist bei Bereich frei und
Ausgängen auf 1
OUTPUT 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird
die Bitte um Reset im Anschluss an jede
Unterbrechung des
Lichtschranke aktiviert. Andernfalls folgt die Aktivierung des Ausgangs direkt dem
Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und Überwacht. Wir die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms

Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2
für den Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
8540780 • 29/06/2015 • Rev.23
In einer
x
(oder eines
(TRUE) der Ausgang
Schutzbereichs
t1 > 250ms
t2 = 250ms
der
83
