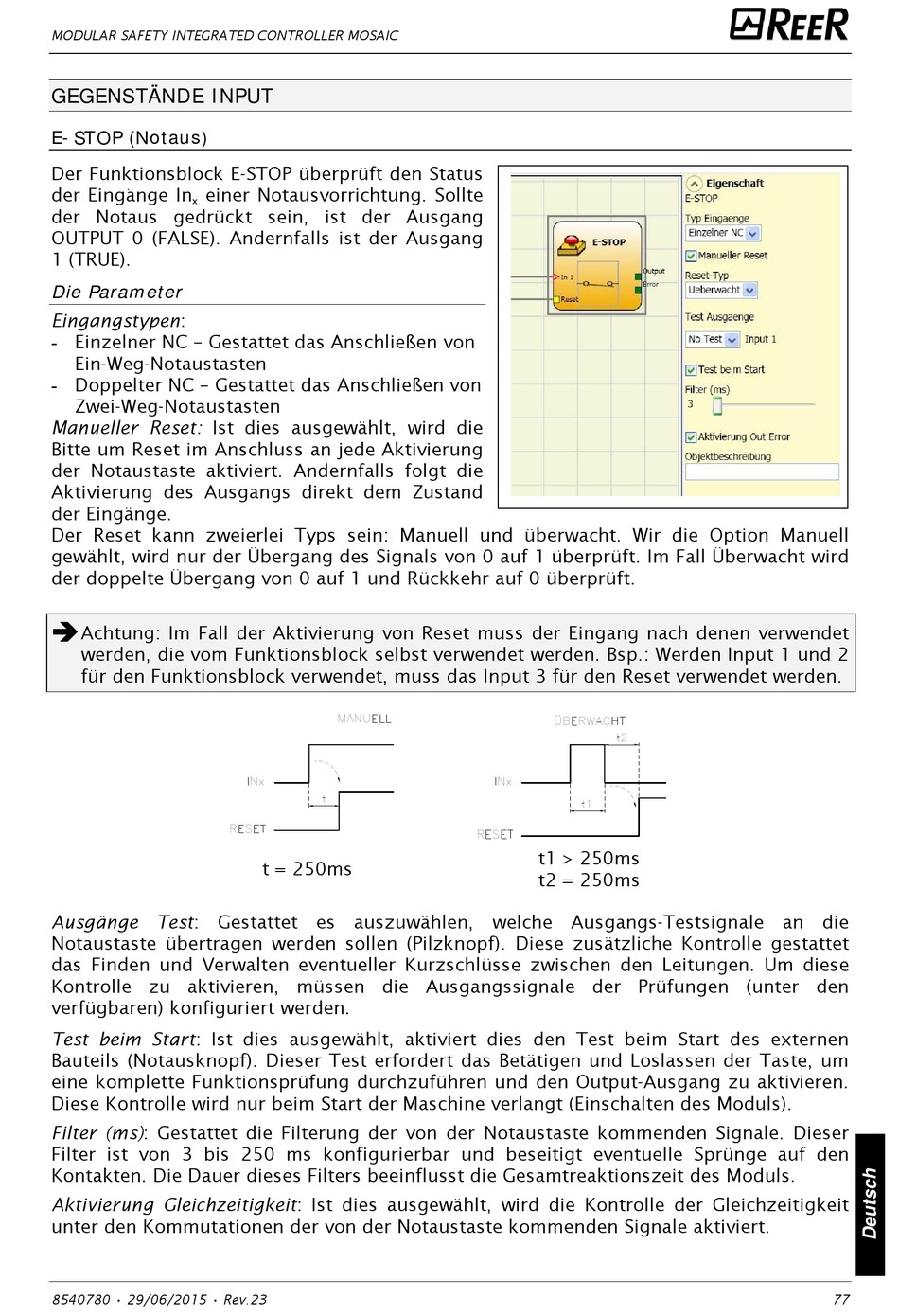

GEGENSTÄNDE INPUT

E-STOP (Notaus)

Der Funktionsblock E-STOP überprüft den Status
der Eingänge In einer Notausvorrichtung. Sollte
x
der Notaus gedrückt sein, ist der Ausgang
OUTPUT 0 (FALSE). Andernfalls ist der Ausgang
1 (TRUE).
Die Parameter
Eingangstypen:
- Einzelner NC – Gestattet das Anschließen von
Ein-Weg-Notaustasten
- Doppelter NC – Gestattet das Anschließen von
Zwei-Weg-Notaustasten
Manueller Reset: Ist dies ausgewählt, wird die
Bitte um Reset im Anschluss an jede Aktivierung
der Notaustaste aktiviert. Andernfalls folgt die
Aktivierung des Ausgangs direkt dem Zustand
der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wir die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.

Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2
für den Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
Ausgänge Test: Gestattet es auszuwählen, welche Ausgangs-Testsignale an die
Notaustaste übertragen werden sollen (Pilzknopf). Diese zusätzliche Kontrolle gestattet
das Finden und Verwalten eventueller Kurzschlüsse zwischen den Leitungen. Um diese
Kontrolle zu aktivieren, müssen die Ausgangssignale der Prüfungen (unter den
verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen
Bauteils (Notausknopf). Dieser Test erfordert das Betätigen und Loslassen der Taste, um
eine komplette Funktionsprüfung durchzuführen und den Output-Ausgang zu aktivieren.
Diese Kontrolle wird nur beim Start der Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Notaustaste kommenden Signale. Dieser
Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit
unter den Kommutationen der von der Notaustaste kommenden Signale aktiviert.
