Beschreibung
Die Danfoss-Oberwellenfilter AHF 005 und AHF 010
sorgen für einen nahezu sinusförmigen Strom, durch
den die Emission von Oberwellenströmen in das
Stromnetz so gering wie möglich bleibt. Danfoss AHF
005 und AHF 010 sind hochmoderne Oberwellenfilter,
die nicht mit herkömmlichen Oberwellenfiltern zu
vergleichen sind. Danfoss-Oberwellenfilter wurden
speziell für die Danfoss-Frequenzumrichter entwickelt
und auf diese abgestimmt. Die Filter AHF 010 und
AHF 005 sind in drei Nennspannungen erhältlich.
•
380 - 415 V Wechselstrom
•
440 - 480 V Wechselstrom
•
500 V Wechselstrom
Die Danfoss-Oberwellenfilter AHF 010 und AHF
005 besitzen folgende Eigenschaften:
•
Kleines, kompaktes Gehäuse für den Einbau
in Schalttafeln/Schaltschränke
•
Einfache Verwendung bei nachgerüsteten
Anwendungen
•
Der AHF 010 reduziert die gesamte
Oberwellenverzerrung auf 10 %*
•
Der AHF 005 reduziert die gesamte
Oberwellenverzerrung auf 5 %*
•
Nennstrom von 10 A - 370 A
•
Für höhere Leistungen können mehrere Module
parallel geschaltet werden
•
Ein Filtermodul ist für mehrere Frequenzumrichter
verwendbar
•
Hoher Wirkungsgrad (> 0,98)
•
Benutzerfreundliche Inbetriebnahme - keine
Einstellungen erforderlich
•
Keine regelmäßige Wartung erforderlich
* Gesamt-Oberwellenverzerrung von 10 % bzw. 5 %
wird erreicht, wenn folgende Bedingungen erfüllt sind:
- Die Gesamt-Oberwellenverzerrung des Systems bei
inaktivem Frequenzumrichter liegt unter 2 %
- Der Filter arbeitet bei Nennlast
Auch wenn diese Bedingungen nicht erfüllt
sind, kann eine signifikante Reduzierung der
Oberwellen erreicht werden, auch wenn die
Nennwerte für die Gesamt-Oberwellenverzerrung
möglicherweise nicht erreicht werden.
MG.80.B3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
AHF 005/010

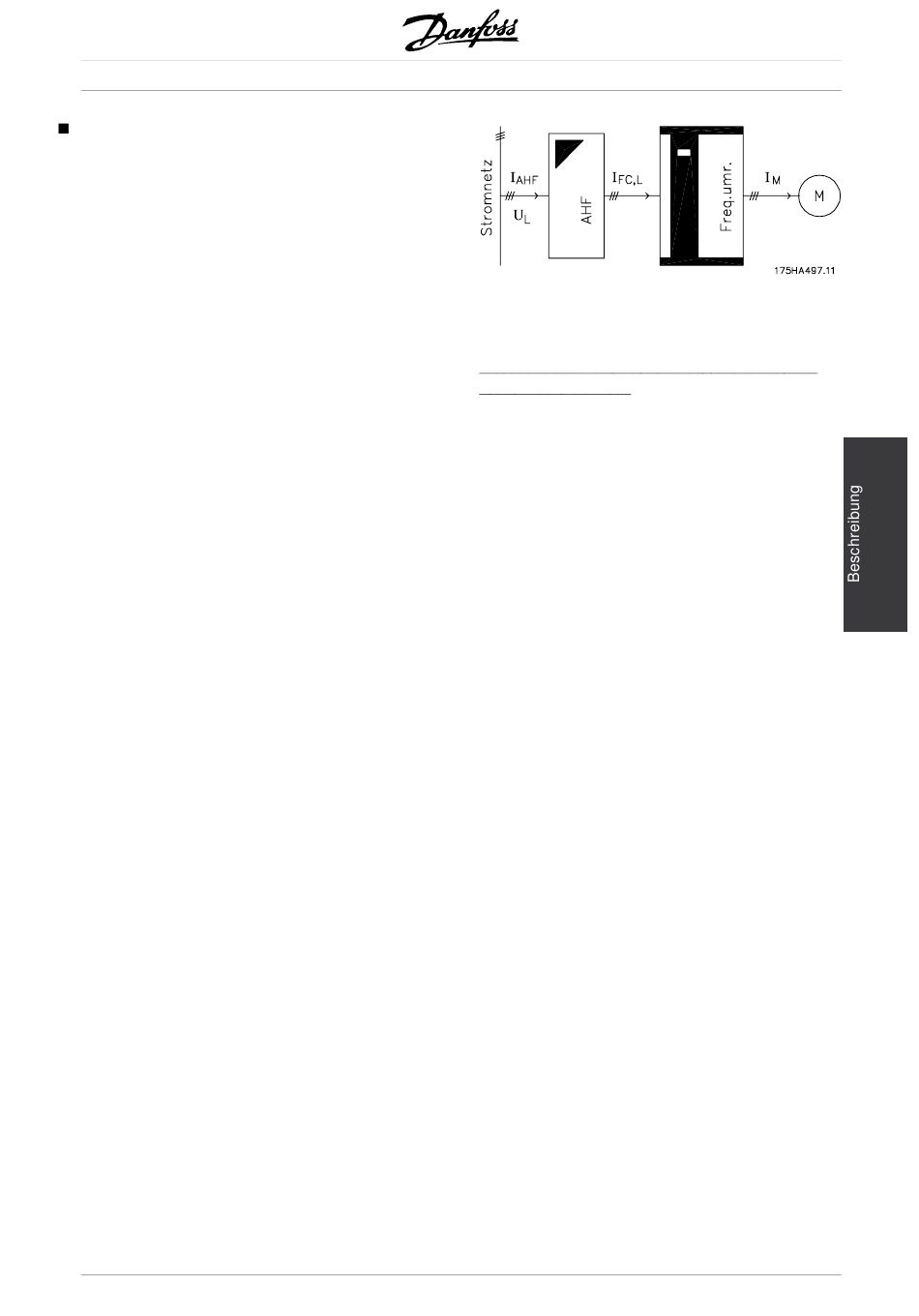

Grundsätzliches Anschlussschema des
Danfoss Oberwellenfilters.
Legende (Diese Abkürzungen werden im gesamten
Handbuch verwendet):
U
:
L
I
:
AHF
I
:
FC,L
I
:
M
Netzspannung
Eingangsstrom am Filter
AHF
Eingangsstrom zum
Frequenzumrichter
Motorstrom
3
