Temperaturüberwachung
Die Danfoss Oberschwingungenfilter AHF 005 und AHF 010 sind mit einem Relaisausgang versehen, der bei
normalem Betrieb geschlossen ist und bei Überhitzung des Filters geöffnet wird. Damit werden Schäden am
Filter vermieden, die durch Überhitzung verursacht werden können (siehe nachfolgendes Beispiel).
ACHTUNG!:
Die maximale Nennleistung des Relaiskontaktes
liegt bei 250 V WS und 10 A.
Kabelquerschnitte
Kabelquerschnitte
Gehäuse
B
C und D
E, F, G und H
Überhitzungsschütz (Kupfer)
Gehäuse
Trennen des Kondensators (Kupfer)
Gehäuse
B
C und D
E, F, G und H
*Für Leistungsverkabelung für den Anschluss der Filter
AHF 005 und AHF 010 mit Gehäusen der Größen E,
F und G müssen die Kabelenden mit Kabelschuhen
versehen werden, die an den Eingangs- und
Ausgangs-Sammelschienenklemmen angeschlossen
werden können. Diese Art von Aderendausführung
stellt keine Anforderungen an die minimale und
maximale Kabelquerschnitte für den Anschluss.
Detailangaben zu den Leistungsklemmen in Bezug
MG.80.B3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Max. Kabelquerschnitt
2
in mm
16
50
Max. Kabelquerschnitt
2
in mm
4
Max. Kabelquerschnitt
2
in mm
4
16
50
AHF 005/010

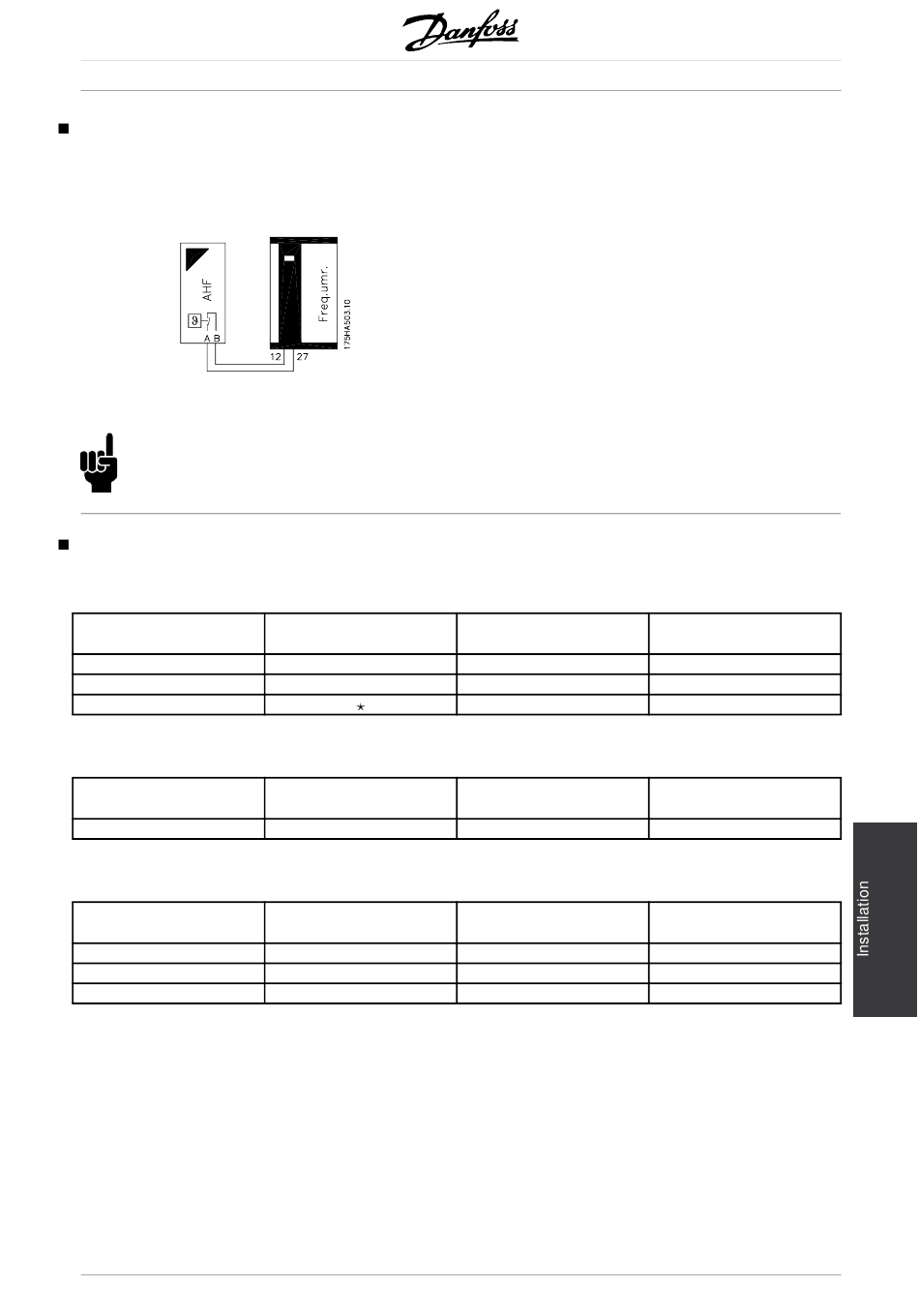

Beispiel: Verbinden Sie Klemme A des
Oberwellenfilters mit Klemme 12 oder 13
(Spannungsversorgung für Digitaleingang, 24 V) des
Danfoss Frequenzumrichters und Klemme B mit
Klemme 27 (Digitaleingang "Motorfreilauf invers"); der
Frequenzumrichter schaltet den Motor ab (Auslaufen
im Freilauf) und entlastet dadurch den Filter, wenn
eine Überhitzung erkannt wird.
Typ
Stecker
Stecker
Sammelschienen
Typ
Stecker
Typ
Stecker
Stecker
Stecker
auf die Sammelschienen sind den nachstehenden
Abbildungen zu entnehmen.
Nenn- Drehmoment
2 Nm
6 Nm
25 Nm
Nenn- Drehmoment
0,6 Nm
Nenn- Drehmoment
0,6 Nm
2 Nm
6 Nm
15
