Anschluss der Schalteinrichtungen

1 2 3 4
1 2 3
R
LA010
+ + + +
C C C C
RM RM RM RM RM RM RM RM
1 2 3 4
J K R S Lenz Elektronik GmbH D 35398 Giessen

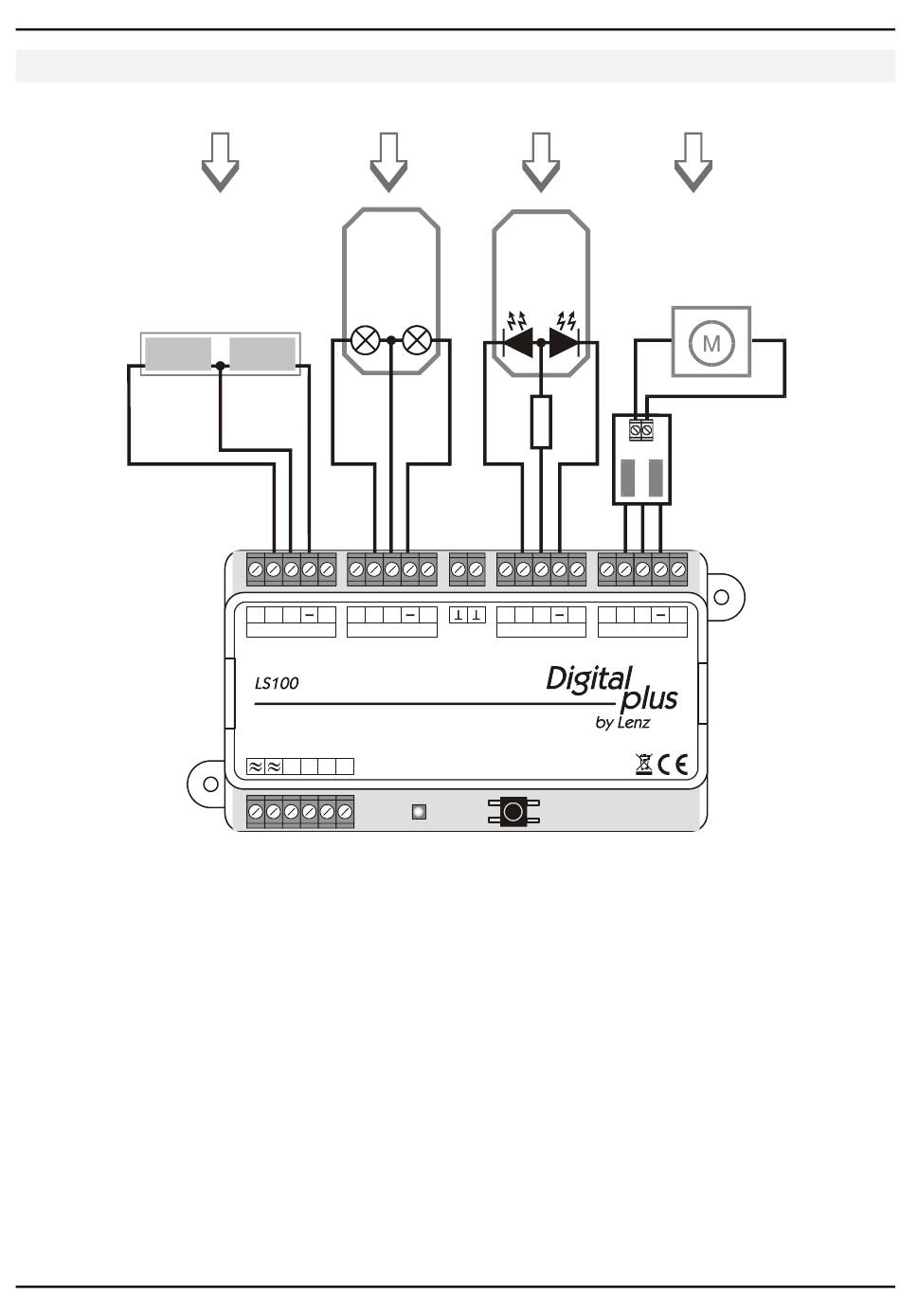

Abbildung 5
Anschluss von doppelspuligen Weichenantrieben (1)
Der gemeinsame Anschluss der beiden Spulen (2) wird mit der Klemme 'C'
verbunden. Das Kabel der Spule 1 (1) wird mit der Klemme '+'; das der Spule 2
(3) mit der Klemme '-' verbunden. Je nach Ausführung des Antriebes ergibt sich
nun bei Aktivierung des '+' Ausganges z.B. die Stellung 'Abzweig' der Weiche.
Entspricht dies nicht Ihren Wünschen, so vertauschen Sie die Anschlüsse an den
Klemmen '+' und '-'.
In der folgenden Tabelle finden Sie die gebräuchlichen Farbcodierungen einiger
Hersteller, bezogen auf die Nummerierung der Kabel in der obigen Abbildung.
