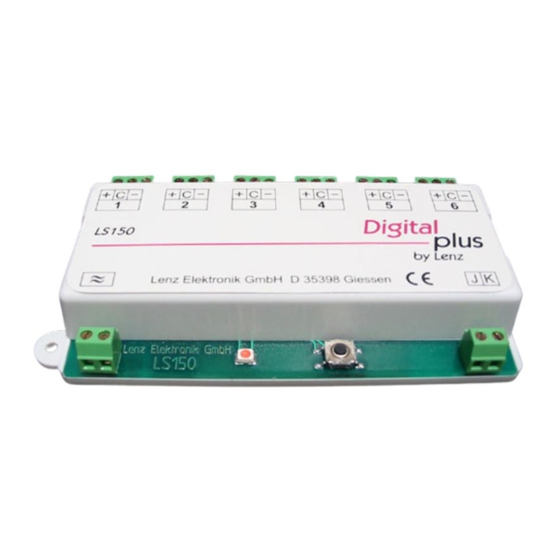

Lenz Digital Plus LS150 Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Lenz Digital Plus LS150
Inhaltszusammenfassung für Lenz Digital Plus LS150

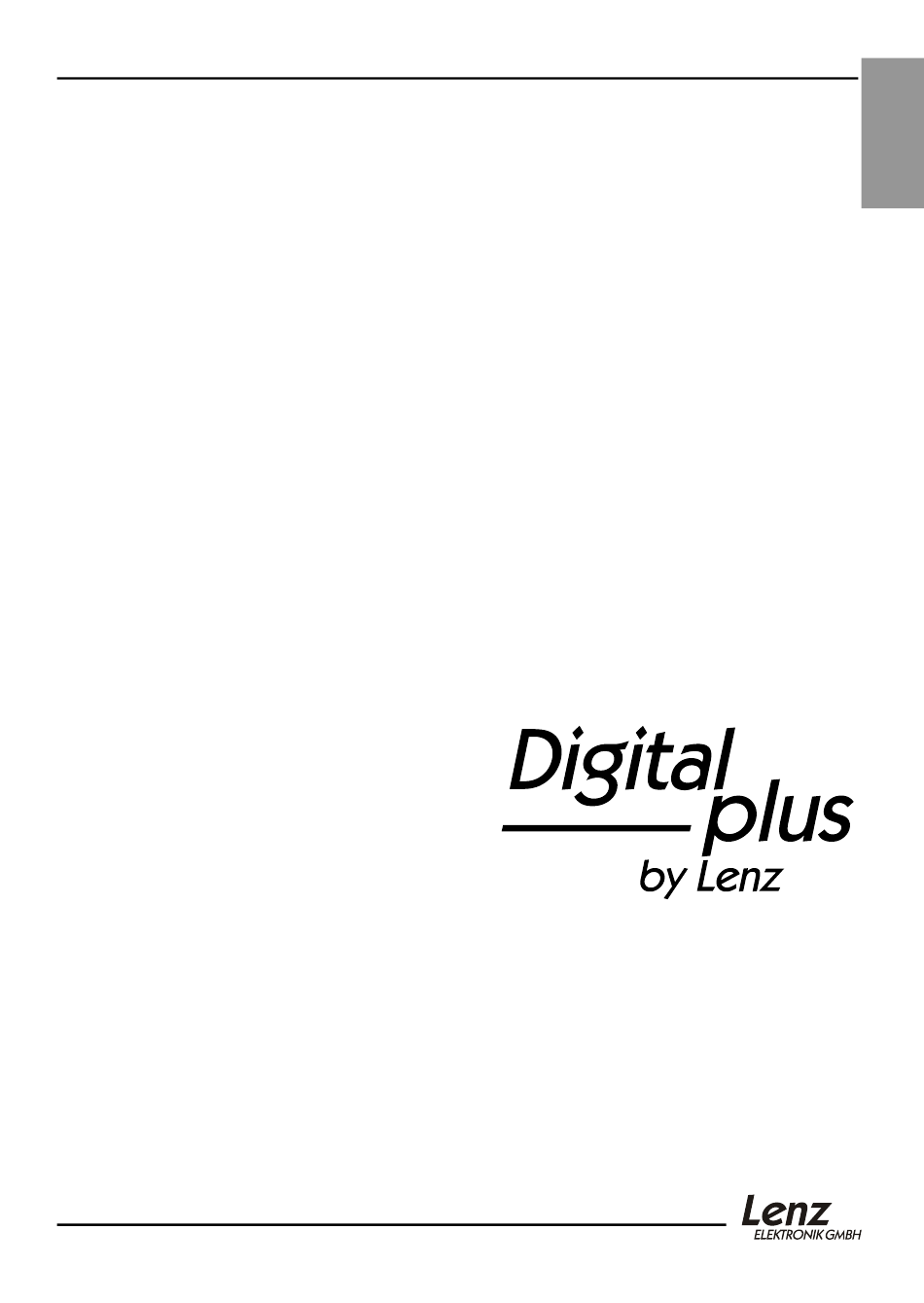

- Seite 1 Information LS150 Art.Nr. 11150 3. Auflage, 03 14 B.B.10.0012...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Hinweise, bitte zuerst lesen! Verwendungszweck Technische Daten Ausgänge des LS150 Eingänge des LS150 Anschluss des LS150 Anschluss an die Spannungsversorgung Anschluss an das Digitalsystem Anschluss von doppelspuligen Weichenantrieben Anschluss an motorische Weichenantriebe Anschluß separater Taster an den LS150 Ansteuerung der Ausgänge Einstellung der Adresse Die Ausgänge sollen aufeinander folgende Adressen haben... -
Seite 3: Wichtige Hinweise, Bitte Zuerst Lesen
Wichtige Hinweise, bitte zuerst lesen! ® Der LS150 ist eine Komponente des Digital plus by Lenz Systems und wurde vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten: Eine andere Verwendung als die in dieser Betriebsanleitung beschriebene ist nicht zulässig und führt zu Gewährleistungsverlust. -
Seite 4: Technische Daten
Technische Daten 6 Anschlüsse für Weichen und Signale Lenz Elektronik GmbH D 35398 Giessen Anschluss Taster Anschluss Transformator Gleisausgang des Digitalsystems Adressbereich 1 - 1024 max. Spannung am 16 V eff Wechselspannungseingang max. Spannung am Eingang J, K 24 V Ausgangsspannung ca. -
Seite 5: Ausgänge Des Ls150
Ausgänge des LS150 Der LS150 hat 6 Ausgänge, es können also bis zu 6 Verbraucher (Weichen- oder Signalantriebe, Entkupplungsgleise etc.) an einen LS150 angeschlossen und individuell geschaltet werden. Einschaltdauer eines Ausgangs (Impulsdauer) Nach Empfang eines Schaltbefehls für einen Ausgang wird dieser eingeschaltet. Dieser Ausgang bleibt nun so lange eingeschaltet, wie der Schaltbefehl gesendet wird. -
Seite 6: Eingänge Des Ls150
Die Leistung des verwendeten Transformators darf 45VA nicht überschreiten, um den Überlastschutz sicherzustellen. Die Transformatoren TR150 und TR200 dürfen nicht verwendet werden! Der Gleisausgang des Digitalsystems (J,K bei Digital plus by Lenz ®) darf nicht zur Stromversorgung des LS150 herangezogen werden! Schaltinformationen erhält... -
Seite 7: Anschluss Des Ls150
Anschluss des LS150 doppelspuliger motorischer Weichenantrieb Weichenantrieb Spule 1 Spule 2 Lenz Elektronik GmbH D 35398 Giessen zum Gleisausgang Transformator des Digitalsystems TR100 Abbildung 1... -
Seite 8: Anschluss An Die Spannungsversorgung
Sie die maximale zulässige Spannung (s. technische Daten). Die Leistung des Transformators darf 45VA nicht überschreiten, um den Überlastschutz ® sicherzustellen. Wir empfehlen die Verwendung des Digital plus by Lenz Transformators TR100(Art.Nr. 26000). Die Transformatoren TR150 und TR200 dürfen nicht verwendet... -
Seite 9: Anschluss An Motorische Weichenantriebe
Bei Einsatz von doppelspuligen Antrieben ohne Endabschaltung ist eine Verlängerung der Einschaltzeit (vgl. Abschnitt "Einstellung der Ausgänge auf individuelle Adressen und Einschaltdauer") über die Werkseinstellung hinaus ist nur dann notwendig, wenn ein Antrieb trotz leicht laufender Mechanik nicht schaltet. Beachten Sie, dass eine Verlängerung der Einschaltzeit zu einer Erwärmung des Antriebes führen kann. -
Seite 10: Anschluß Separater Taster An Den Ls150
Der verwendete Weichen- oder Signalantrieb sollte hierbei über eine Endabschaltung verfügen. Verdrahten Sie dann Ihre Taster und/oder Reed Kontakte nach Abbildung 2: doppelspuliger Spule 1 Spule 2 Weichenantrieb Lenz Elektronik Gmb Transformator TR100 Abbildung 2... -
Seite 11: Ansteuerung Der Ausgänge
Dargestellt ist der typische Doppelspulenantrieb für Signale oder Weichen. Die beiden Spulen sind mit den Klemmen + und - eines Ausgangs des LS150 verbunden. Zusätzlich sind die beiden Taster K1 und K2 angeschlossen. Achten Sie beim Anschluss der Taster darauf, dass der gemeinsame Anschluss der Taster mit der rechten Wechselspannungsklemme verbunden wird (in Abbildung 2 mit Hinweis gekennzeichnet), nur dann funktioniert die Schaltung! Betätigen Sie den Taster K1, so wird Spule 1 aktiviert, drücken Sie Taster K2, so... -
Seite 12: Einstellung Der Adresse
Schließen Sie den LS150 wie im Abschnitt "Anschluss des LS150" (Seite 7) beschrieben an die Spannungsversorgung und den Gleisausgang an. Schalten ® Sie anschließend Ihr Digital plus by Lenz System ein. Wählen Sie an Ihrem Digitalsystem die Weichenadresse, auf die Sie den ersten Ausgang des LS150 einstellen möchten. -
Seite 13: Einstellung Der Ausgänge Auf Individuelle Adressen Und Einschaltdauer
Schließen Sie den LS150 wie im Abschnitt "Anschluss des LS150" (Seite 7) beschrieben an die Spannungsversorgung und den Gleisausgang an. Schalten ® Sie anschließend Ihr Digital plus by Lenz System ein. Führen Sie zur Einstellung von Adresse und Einschaltdauer eines Ausgangs die nachstehend beschriebenen Schritte durch. -
Seite 14: Rücksetzen Des Decoders Auf Werkseinstellung
Die LED beginnt erneut zu blinken: 2 x blinken, Pause, 2 x blinken, Pause,...etc. Dies bedeutet, dass nun der Ausgang 2 des LS150 ist zur Einstellung von Adresse und Einschaltzeit bereit ist. Zur Einstellung dieses Ausgangs gehen Sie zurück zu Schritt 3. Wiederholen Sie diese Prozedur für alle Ausgänge des LS150, die sie programmieren möchten. - Seite 15 Information LS150 Art.No. 11150...
- Seite 29 Information LS150 Art.n°. 11150...
- Seite 44 ; de surcroît est éteinte toute prétention à l'exécution de la garantie. Ce mode d'emploi est à conserver pour une utilisation ultérieure ! Vogelsang 14 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 http://www.lenz-elektronik.de e-mail: info@digital-plus.de...
