Lenz Digita Plus LR101 Betriebsanleitung
Verwandte Anleitungen für Lenz Digita Plus LR101
Inhaltszusammenfassung für Lenz Digita Plus LR101

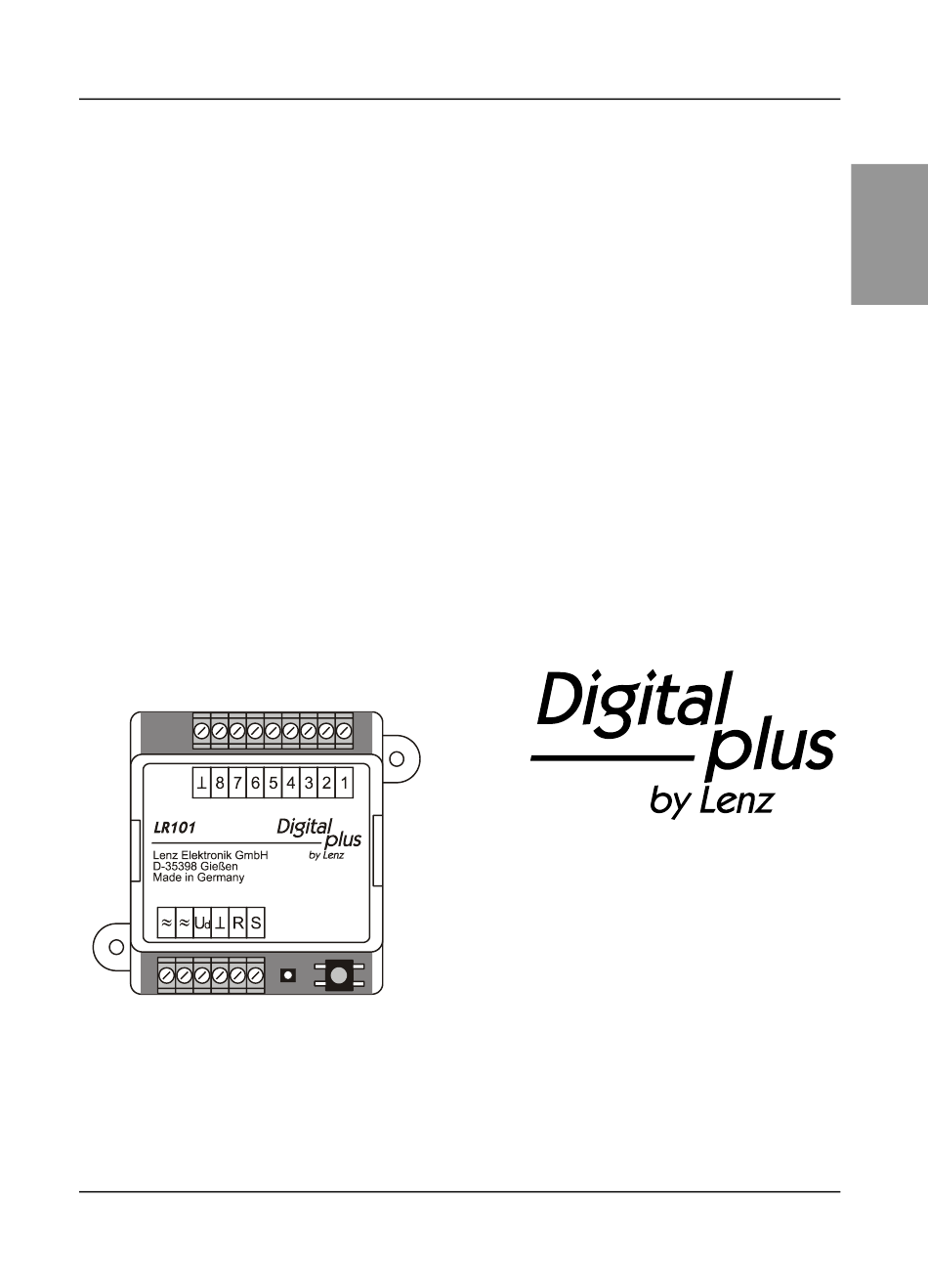

- Seite 1 All manuals and user guides at all-guides.com Information LR101 Art. Nr.°11201 6. Auflage 06/19 B.B.10.0111...
- Seite 2 all-gui des.co...
- Seite 3 Im Garantiefall wenden Sie sich bitte an die Lenz Elektronik GmbH zur Einsendung des defekten Gerätes mitsamt Kaufbeleg. Im Garantiefall trägt die Lenz Elektronik GmbH die Kosten für eine Reparatur und den Rückversand des defekten Gerätes. Nach der freien Wahl der Lenz Elektronik GmbH wird entweder eine kostenlose Reparatur oder ein Austausch des Gerätes durchgeführt.
-
Seite 4: Das Besondere Am Digital Plus Rückmeldekonzept
All manuals and user guides at all-guides.com Auch wenn Sie Ihre Modellbahn "nur" per Hand steuern, wollen Sie sicherlich den Zustand nicht einsehbarer Gleise kennen. Schattenbahnhöfe tragen Ihren Namen ja zu Recht. Für einen ganz oder teilweise automatisierten Betrieb sind Rückmeldungen aber zwingende Voraussetzung. - Seite 5 All manuals and user guides at all-guides.com Information LR101 Stromverbraucher (z.B. Motor der Lokomotive) Gleise der Modellbahn Melde- Melde- Belegtmelder Belegtmelder ausgang ausgang LB100 / LB100 / LB101 LB101 Rückmelder LR101 8 Eingänge für Belegtmelder Spannungs- 1 Eingang für melder Spannungsmelder Melde- LB050...
-
Seite 6: Funktionsweise Der Meldeeingänge
All manuals and user guides at all-guides.com von ca. 2 ms benötigt. Um diese Zeitspanne verlängert sich der Abfragezyklus. Melden sich also mehrere LR101/100, so errechnet sich die Gesamtlänge des Abfragezyklus in Millisekunden aus: 30 + ( Anzahl der sich meldenden x 2 ) LR101/100 Wenn Sie bereits LR100 einsetzen... -
Seite 7: Funktionsweise Des Eingangs Zur Spannungsüberwachung An Diesen Eingang Darf
All manuals and user guides at all-guides.com Information LR101 dauert es die eingestellte Verzögerungszeit, bis der "Frei-Zustand" an die Zentrale gemeldet wird. Wird während der gerade laufenden Verzögerungszeit "Frei" und noch innerhalb der Verzögerung erneut "Belegt" erkannt, so erfolgt keine Rückmeldung, die Verzögerungszeit wird neu gestartet. - Seite 8 all-gui des.co...
- Seite 9 All manuals and user guides at all-guides.com Deshalb unsere Empfehlung für die Vergabe von Adressen: Beginnen Sie mit der Adresse 65 für die Rückmelder LR101/100. Diese Rückmeldeadresse liegt oberhalb des Bereiches, der von Schaltempfängern mitbenutzt wird. So können Sie bei der Erweiterung der Anlage Ihre Weichen von 1 bis 256 durchnummerieren, ohne dass Sie bestimmte Adressen auslassen müssen.
-
Seite 10: Einstellung Der Cv Bei Auslieferung
All manuals and user guides at all-guides.com Information LR101 7.1 Einstellung der CV bei Auslieferung: Bedeutung Wert Adresse Versionsnummer 10 (*) Hersteller-ID 99 (*) Verzögerung Eingang 1 Verzögerung Eingang 2 Verzögerung Eingang 3 Verzögerung Eingang 4 Verzögerung Eingang 5 Verzögerung Eingang 6 Verzögerung Eingang 7 Verzögerung Eingang 8 Andere CVs als die hier genannten werden nicht unterstützt. - Seite 11 All manuals and user guides at all-guides.com Abbildung 2 Wechseln Sie in den Programmiermodus und wählen Sie "Programmieren einer CV". Einstellung der Adresse Wählen Sie CV1 als zu ändernde CV. Programmieren Sie anschließend die gewünschte Adresse in die CV1. Beachten Sie den erlaubten Wertebereich 1 - 128.
- Seite 12 All manuals and user guides at all-guides.com Information LR101 x 100 = Verzögerung in Sekunden Wert für CV Wenn Sie wissen wollen, welcher Verzögerung ein eingeschriebener Wert entspricht so rechnen Sie: : 100 = Wert in CV Verzögerung in Sekunden Im Auslieferungszustand ist der Wert 50 in CV11 bis CV18 eingetragen, dies entspricht einer Verzögerung von 50ms.
-
Seite 13: Wiederherstellen Der Werkseinstellungen
All manuals and user guides at all-guides.com Gehen Sie wie folgt vor: Sorgen Sie dafür, dass Ihr Digital plus System sich nicht im "Notaus" oder "Nothalt" befindet. Als nächstes führen Sie die Schritte durch, die notwendig sind um eine Weiche zu schalten (Wie das Weichenschalten mit den einzelnen Geräten Ihres Digitalsystems funktioniert, erfahren Sie aus den zum System gehörenden Betriebsanleitungen). - Seite 14 all-gui des.co...
- Seite 15 All manuals and user guides at all-guides.com Information LR101 Als Meldeeinrichtungen können Sie Belegtmelder LB101 Reedkontakt neben den Digital plus Belegtmeldern Lenz Elektronik GmbH Art.Nr.: 11 210 LB100/LB101 alle beliebigen LB101 potentialfreien Kontakte zur Meldung Zuständen heranziehen. Anschluss Meldeeinrichtungen entnehmen Sie bitte der Abbildung 4.
- Seite 16 All manuals and user guides at all-guides.com Abbildung 5: Anschluss der LR101...
-
Seite 17: Versuchsaufbau Zur Funktion Des Lr101
All manuals and user guides at all-guides.com Information LR101 Warnung: Gleiskontakte, die Verbindungen zur Gleisspannung herstellen, dürfen nicht eingesetzt werden! Sie führen zu Zerstörung des LR101! -Klemmen verschiedener LR101 dürfen nicht miteinander verbunden werden. Es handelt sich nicht um eine durchgehende Masse! 8.1 Versuchsaufbau zur Funktion des LR101 Einbau, Programmierung... - Seite 53 Vogelsang 14 D – 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de support@lenz-elektronik.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren! Keep this operation manual for future reference! Conservez bien ce livret d'instructions pour une utilisation ultérieure !
