DESCRIPTION GENERALE

Le système de pompage MASTERFLEX
C/L ® (figure 1) est contenu dans un boîtier
en plastique 1/4 DIN. Il peut être monté sur
panneau au moyen des supports de fixation
(voir la section sur les accessoires). Les
pieds en caoutchouc fournis avec l'appareil
peuvent être fixés au fond du boîtier pour
fonctionnement sur plan de travail ou sur
toute autre surface plane.
Le système de pompage peut recevoir
simultanément deux tuyaux pour les
systèmes de 6 et 60 tr/min à des vitesses
contrôlées aussi basses que 1 tr/min. Le
système de 200 tr/min reçoit un tuyau à des
vitesses contrôlées minimum de 35 tr/min.
Le tuyau est maintenu en place par des
brides à ressort. Consulter l'annexe A pour
une liste des tailles de tuyaux compatibles
avec le système de pompage.
La surface d'occlusion à verrouillage permet
un chargement ou un changement rapide de
tuyau. Le rotor de la tête de pompe contient
six rouleaux pour des pulsations minimales.
Tous les appareils fonctionnent sur un bloc
d'alimentation externe en courant continu.
Les modèles de c.a. sont fournis avec un
bloc d'alimentation externe qui produit une
sortie de courant continu pour alimenter
l'entraînement de la pompe.
La commande de vitesse réglable à un
seul tour (voir figure 2) permet d'obtenir un
débit variable. Le témoin vert de marche
s'allume lorsque la pompe fonctionne.
L'interrupteur de marche et de sens permet
d'allumer la pompe lorsque le sens horaire
ou antihoraire du rotor est sélectionné. Le
bouton MAX sert à l'amorçage et à la purge,
et permet de faire fonctionner la pompe à la
vitesse maximale lorsqu'il est enfoncé.
F4
®
Dispositifs
de
retenue
des
tuyaux
Dispositif de blocage de
la surface d'occlusion

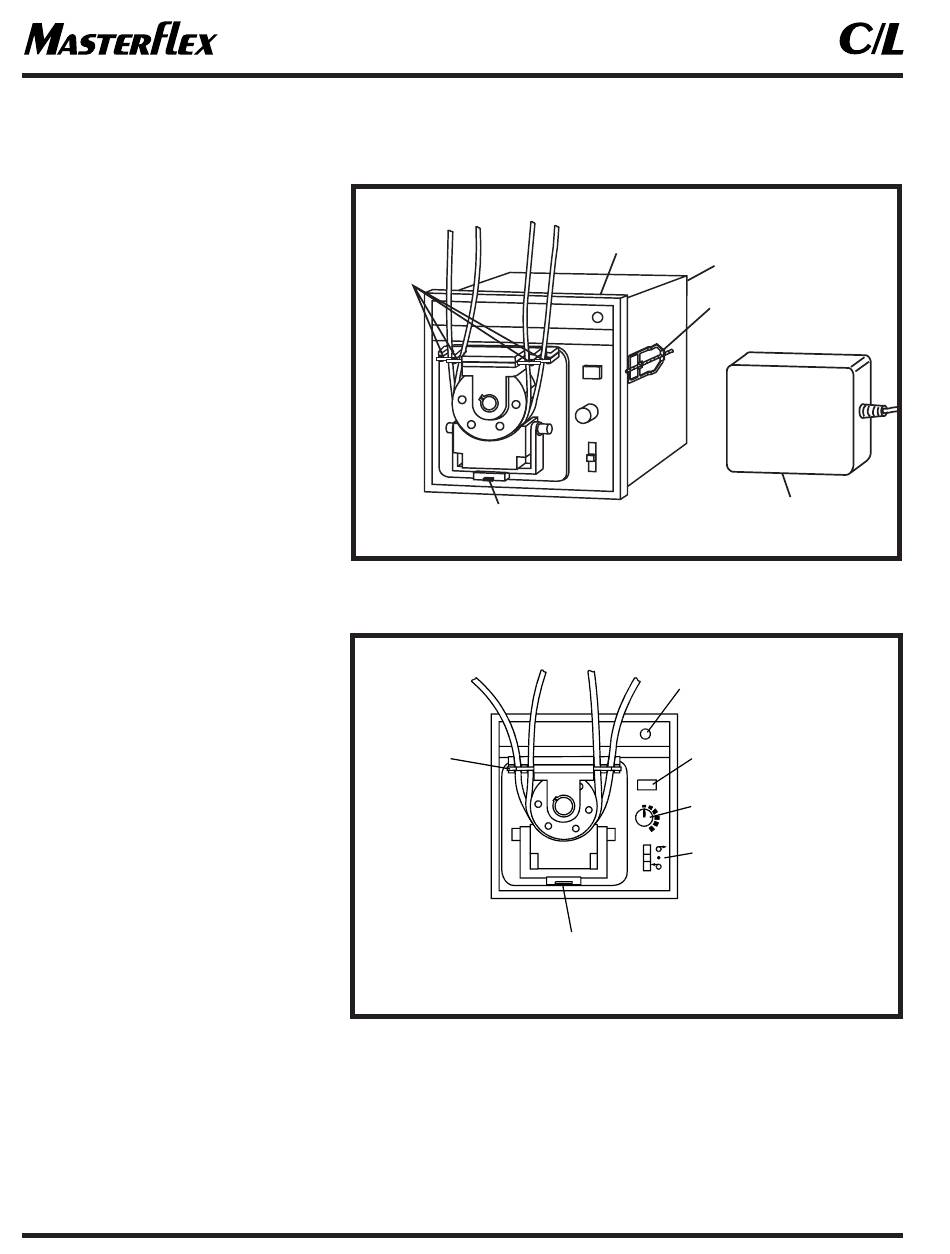

Figure 1. Système de pompage MASTERFLEX
Dispositifs
de retenue
des tuyaux
Dispositif de blocage de la surface
d'occlusion : appuyer pour relâcher
Figure 2. Pompe — Panneau avant
Cadran
® C/L
Témoin de
PWR
MAX
la surface d'occlusion lors du
changement de tuyau.
Boîtier à
cadran 1/4 DIN
Support de fixation
(non fourni)
Bloc
d'alimentation
externe
®
marche
MAX : maintenir ce
bouton appuyé pour
amorcer ou purger
la pompe.
Contrôle de la vitesse :
permet de régler des
débits variables.
Interrupteur de marche /
sens de la pompe
™
