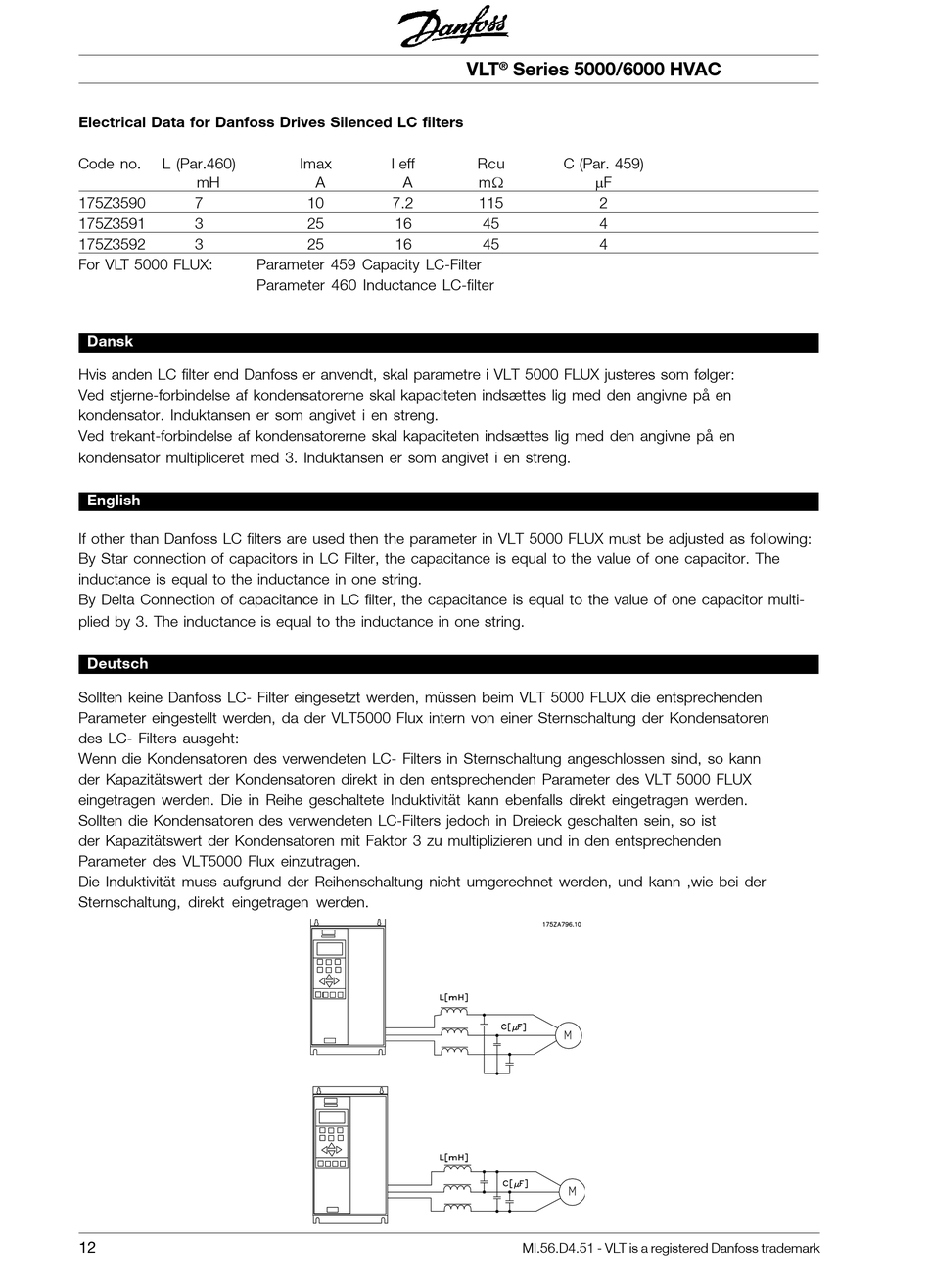

Electrical Data for Danfoss Drives Silenced LC filters
Code no.
L (Par.460)
mH
175Z3590
7
175Z3591
3
175Z3592
3
For VLT 5000 FLUX:
Dansk
Hvis anden LC filter end Danfoss er anvendt, skal parametre i VLT 5000 FLUX justeres som følger:
Ved stjerne-forbindelse af kondensatorerne skal kapaciteten indsættes lig med den angivne på en
kondensator. Induktansen er som angivet i en streng.
Ved trekant-forbindelse af kondensatorerne skal kapaciteten indsættes lig med den angivne på en
kondensator multipliceret med 3. Induktansen er som angivet i en streng.
English
If other than Danfoss LC filters are used then the parameter in VLT 5000 FLUX must be adjusted as following:
By Star connection of capacitors in LC Filter, the capacitance is equal to the value of one capacitor. The
inductance is equal to the inductance in one string.
By Delta Connection of capacitance in LC filter, the capacitance is equal to the value of one capacitor multi-
plied by 3. The inductance is equal to the inductance in one string.
Deutsch
Sollten keine Danfoss LC- Filter eingesetzt werden, müssen beim VLT 5000 FLUX die entsprechenden
Parameter eingestellt werden, da der VLT5000 Flux intern von einer Sternschaltung der Kondensatoren
des LC- Filters ausgeht:
Wenn die Kondensatoren des verwendeten LC- Filters in Sternschaltung angeschlossen sind, so kann
der Kapazitätswert der Kondensatoren direkt in den entsprechenden Parameter des VLT 5000 FLUX
eingetragen werden. Die in Reihe geschaltete Induktivität kann ebenfalls direkt eingetragen werden.
Sollten die Kondensatoren des verwendeten LC-Filters jedoch in Dreieck geschalten sein, so ist
der Kapazitätswert der Kondensatoren mit Faktor 3 zu multiplizieren und in den entsprechenden
Parameter des VLT5000 Flux einzutragen.
Die Induktivität muss aufgrund der Reihenschaltung nicht umgerechnet werden, und kann ,wie bei der
Sternschaltung, direkt eingetragen werden.
12
Imax
I eff
A
A
10
7.2
25
16
25
16
Parameter 459 Capacity LC-Filter
Parameter 460 Inductance LC-filter
VLT
®
Series 5000/6000 HVAC
Rcu
C (Par. 459)
mF
mW
115
2
45
4
45
4
MI.56.D4.51 - VLT is a registered Danfoss trademark
