Danfoss 6002-6003 Handbuch Seite 8

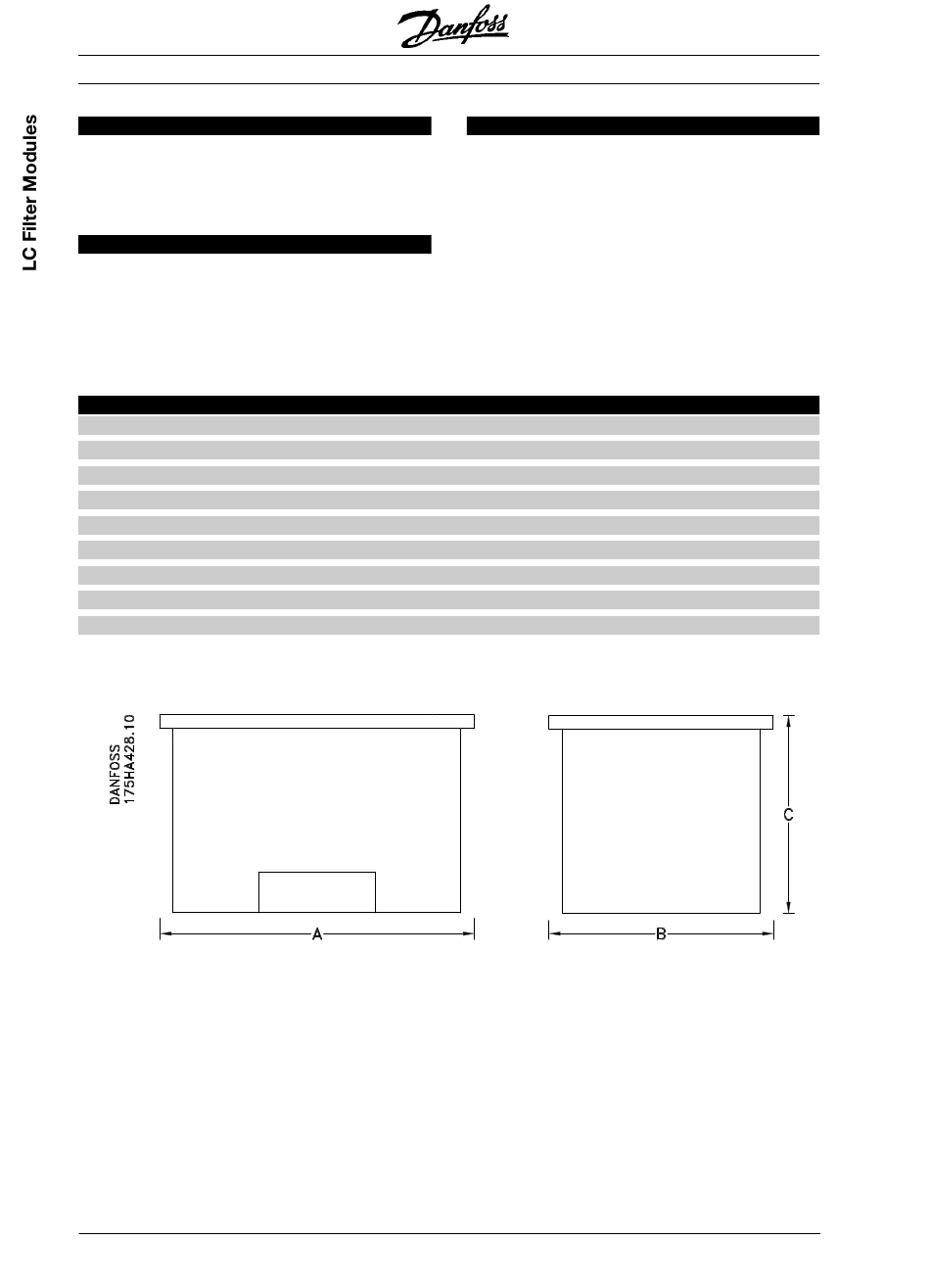

Mål, dimensioner IP 20
Tabellen og tegningen viser målene på IP 20 LC-filtre.
IP 20 LC-filtrene skal indbygges og beskyttes mod
støv, vand og aggressive gasarter.
Measurements, dimensions IP 20
The table and the drawing give the measurements of
IP 20 LC filters.
IP 20 LC filters must be integrated and protected
against dust, water and aggressive gases.
LC-filter IP 20
LC type A [mm]
175Z4700 640
175Z4701 740
175Z4702 740
175Z4703 740
175Z4704 740
175Z4705 830
175Z4706 830
175Z4707 830
8
VLT ® Series 5000/6000 HVAC
Dansk Maße, Dimensionen IP 20
Tabelle und Zeichnung zeigen die Maße der IP 20 LC-
Filter.
Die IP 20 LC-Filter müssen eingebaut und gegen
Staub, Wasser und aggressive Gase geschützt
werden.
English
B [mm]
500
550
550
550
550
630
630
630
C [mm]
520
600
600
600
600
650
650
650
MI.56.D4.51 - VLT is a registered Danfoss trademark
Deutsch
Weight [kg]
50
70
70
110
120
220
250
250
