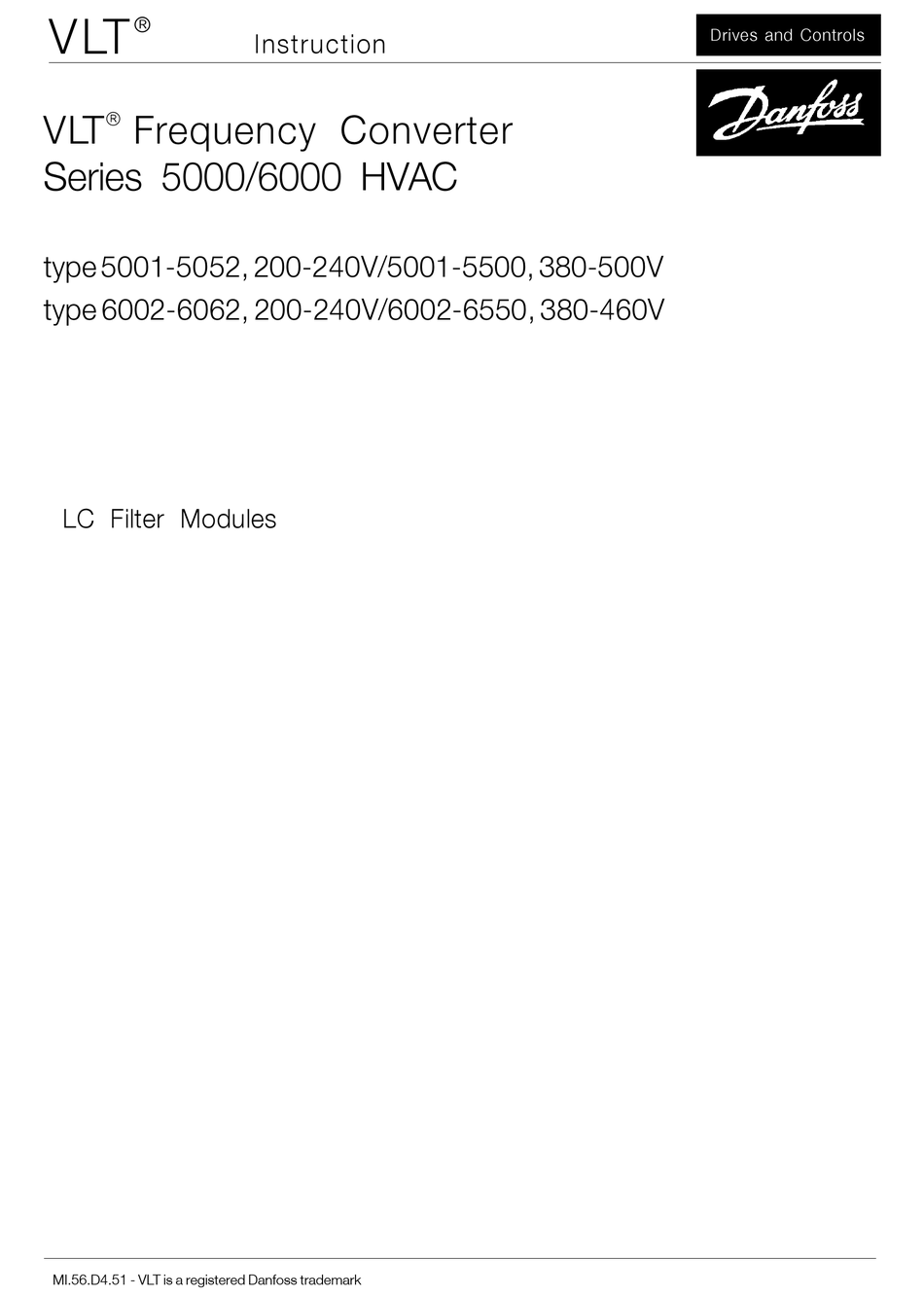

- Seite 1 â Drives and Controls Instruction Frequency Converter â Series 5000/6000 HVAC type 5001-5052, 200-240V/5001-5500, 380-500V type 6002-6062, 200-240V/6002-6550, 380-460V LC Filter Modules MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 3 Deutsch Zur Lösung des Problems, das mit dem Motoraufbau Motoren, die mit einem Frequenzumrichter gesteuert zu tun hat, kann Danfoss ein LC Filter für VLT Serie werden, erzeugen, bedingt durch die Schaltfrequenz 5000/6000 HVAC anbieten. Diese Filter bewirken, daß des Wechselrichters, ein höheres Geräuschniveau die Sinusform des Motorstroms und der als bei Netzbetrieb.
- Seite 4 ** Switchfrekvensen er 4,5 kHz I nogle applikationer stilles der krav om at det akustiske støjniveau, på motor og filter, skal minimeres. Danfoss Drives tilbyder et LC filter som opfylder kravet om støjsvag filtre i forbindelse med frekvensstyrede motorer. English * The switching frequency is 4.5 - 6.0 kHz...
- Seite 5 110 % 60 Hz 175Z3141** 5500 Compact IP 20 658 A / 590 A 150 % 60 Hz 175Z3141** 5500/6550 Compact IP 20 745 A / 678 A 110 % 60 Hz 175Z3142** MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 6 Schaltschrank o.dgl. einbauen. Filter 175Z0825, 175Z0826, 175Z0832: Min. luft over og under kapslingen: 100 mm Min. free air space above and below the enclosure: 100 mm Mindestabstand über und unter dem Gehäuse: 100 mm MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 7 LC filter IP 00 LC type A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Weight [kg] 175Z4600 175Z4601 175Z4602 175Z4603 175Z4604 175Z4605 175Z4606 175Z4607 175Z4608 175Z4609 175Z4610 175Z4611 175Z4612 MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 8 IP 20 LC filters must be integrated and protected against dust, water and aggressive gases. LC-filter IP 20 LC type A [mm] B [mm] C [mm] Weight [kg] 175Z4700 175Z4701 175Z4702 175Z4703 175Z4704 175Z4705 175Z4706 175Z4707 MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 9 150 m abgeschirmtes Kabel 300 m unabgeschirmtes Kabel Wenn EMV-Normen beobachtet werden müssen: EN55011 1B: Max. 50 m abgeschirmtes Kabel Mains Bookstyle: Max. 20 m abgeschirmtes Kabel Netz EN55011 1A: Max. 150 m abgeschirmtes Kabel MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 10 Konstruiert für Seite an Seite Montage, IP20 ohne Abstand zwischen den Gehäusen. Motor Max. kabellængde: Mains (som for Bookstyle, side 8) Netz Max. cable length: (as for Bookstyle, page 8) Max. Kabellänge: (siehe Bookstyle, Seite 8) MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 11 VLT 5000 Betriebsanleitung, MG51A203 Technische Daten Massnahmen bei Ableitsrömen VLT 5000 Projektierungshandbuch, MG51B203 Galvanische Isolierung, Ableitströme Kurzschlussbedingungen VLT 5000 Betriebsanleitung, MG51A203 Technische Daten Montagehinweis/ extreme Umgebungsbedingungen VLT 5000 Betriebsanleitung, MG51A203 Mechanische Installation MI.56.D4.51 - VLT is a registered Danfoss trademark...
- Seite 12 English If other than Danfoss LC filters are used then the parameter in VLT 5000 FLUX must be adjusted as following: By Star connection of capacitors in LC Filter, the capacitance is equal to the value of one capacitor. The inductance is equal to the inductance in one string.
