12 | Ladesystem: Montage weiterer Bauteile
4.5
Bedieneinheit montieren (Zubehör)
1. Distanzstück auf Halter stecken.
2. Sockel an Halter schrauben.
3. BUS-Leitung vom Modul durch die Öffnungen führen und am Sockel
anschrauben. Halter dabei als Zugentlastung nutzen [A].
3. 3.
2. 2.
6720812674-08.1 ST

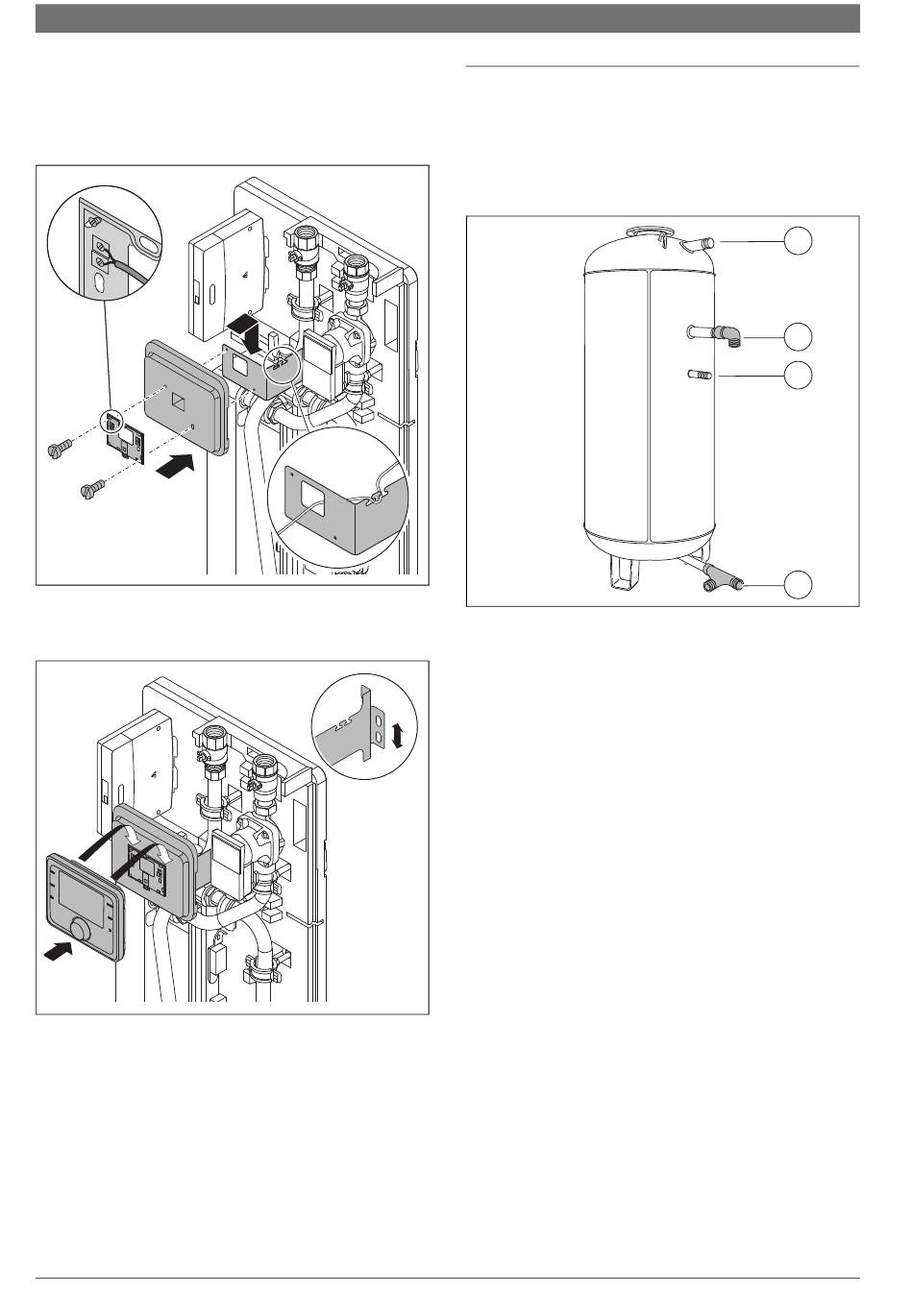

Bild 26 Distanzstück und Sockel montieren
4. Bedieneinheit am Sockel einhängen.
5. Bedieneinheit unten andrücken bis sie einrastet.
4.
5. 5.
Bild 27 Bedieneinheit montieren
▶ Dämmstück aus vorderem Wärmeschutz entfernen.
▶ Wenn erforderlich, Halter justieren [B].
6 720 812 674 (2014/12)
1.
A
B
6720812674-09.1 ST
6720812674-09.1 ST
5
Ladesystem: Montage weiterer Bauteile
5.1
Speicheranschluss-Set montieren (Zubehör)
▶ Anschluss (Ladesystem) am Warmwasserspeicher eindichten und
Bogen montieren [2].
▶ Anschluss (Kaltwasser) am Warmwasserspeicher eindichten und T-
Stück montieren [4].
6720806659-10.2 ST
Bild 28 Speicheranschluss-Set am Warmwasserspeicher montieren
[1]
Anschluss Warmwasser
[2]
Anschluss Ladesystem
[3]
Anschluss Zirkulation
[4]
Anschluss Kaltwasser
Warmwasserspeicher hydraulisch anschließen
Bild 28 zeigt einen möglichen Warmwasserspeicher mit den zu nutzen-
den Anschlussstutzen.
▶ Für den hydraulischen Anschluss: Anleitung des Speichers beach-
ten.
1
2
3
4
TS1-3, TS2-3, TS3-3, TS4-3, TS5-3
