6 | Angaben zur Station
2.5
Systemhydraulik Umladesystem
A

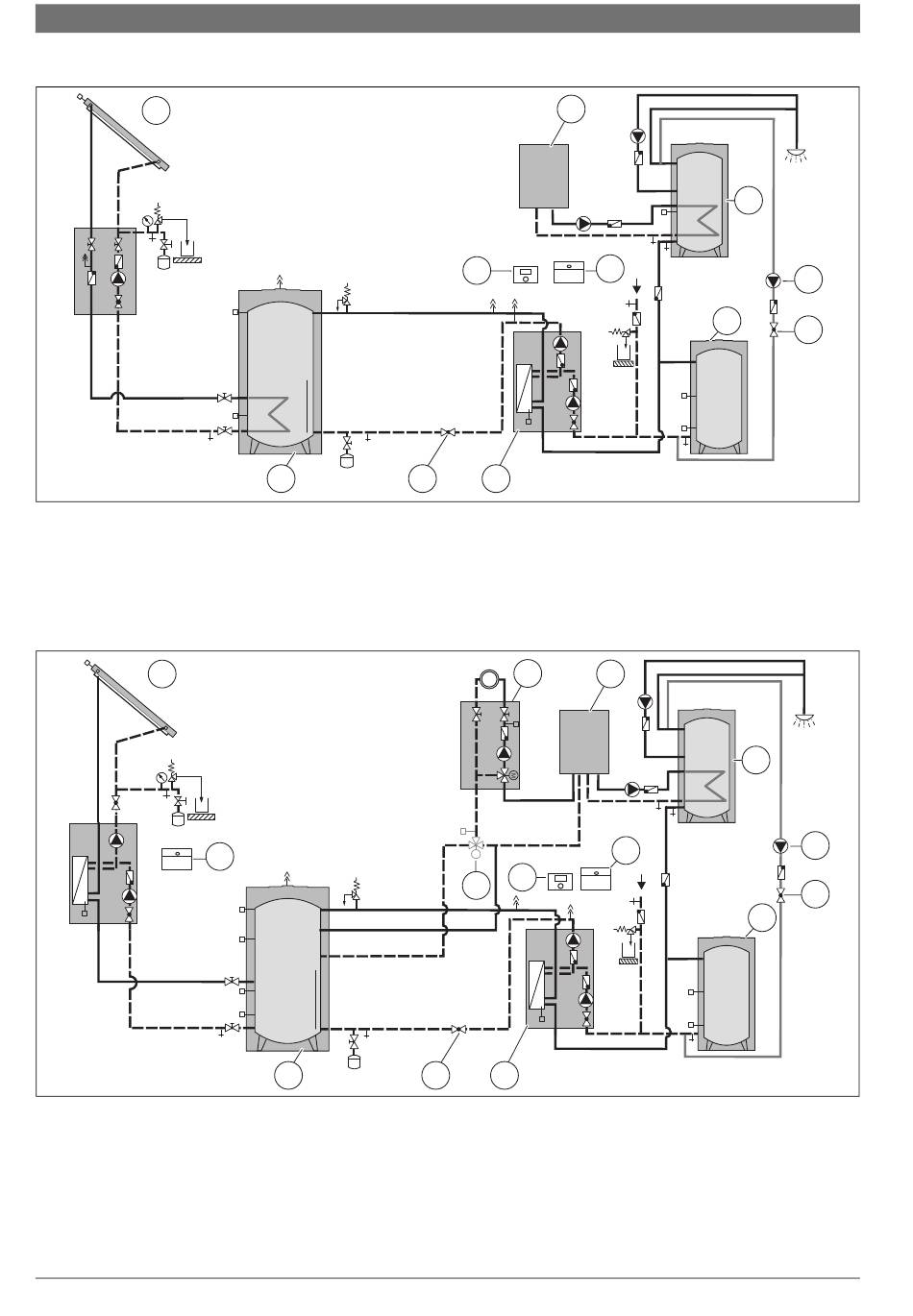

Bild 9
Anlagenbeispiel Standard: Vorwärmstufe mit Umladebetrieb von Pufferspeicher auf Vorwärmspeicher (diese schematische Darstellung gibt
keinen Hinweis auf eine mögliche Ausführung vor Ort)
[A]
Solaranlage
[B]
Bedieneinheit
[C]
Nacherwärmung
[D]
Bereitschaftsspeicher
[E]
Pumpe PS9 für tägliche Aufheizung
A
Bild 10 Anlagenbeispiel mit Optionen: Vorwärmstufe mit Umladebetrieb von Pufferspeicher auf Vorwärmspeicher (diese schematische Darstellung gibt
keinen Hinweis auf eine mögliche Ausführung vor Ort)
[A]
Solaranlage
[B]
Bedieneinheit
[C]
Heizkreis
[D]
Nacherwärmung
[E]
Bereitschaftsspeicher
[F]
Pumpe PS9 für tägliche Aufheizung
6 720 812 674 (2014/12)
J
I
L
C
B
I
H
[F]
Modul MS200
[G]
Vorwärmspeicher
[H]
Umladestation
[I]
Durchflussbegrenzer
[J]
Pufferspeicher
C
M
B
J
K
H
[G]
Vorwärmspeicher
[H]
Umladestation
[I]
Modul MS200
[J]
3-Wege-Ventil
[K]
Durchflussbegrenzer
[L]
Pufferspeicher
D
F
G
6720803822-01.2 ST
D
E
I
G
6720803822-02.2 ST
TS1-3, TS2-3, TS3-3, TS4-3, TS5-3
E
I
F
K
