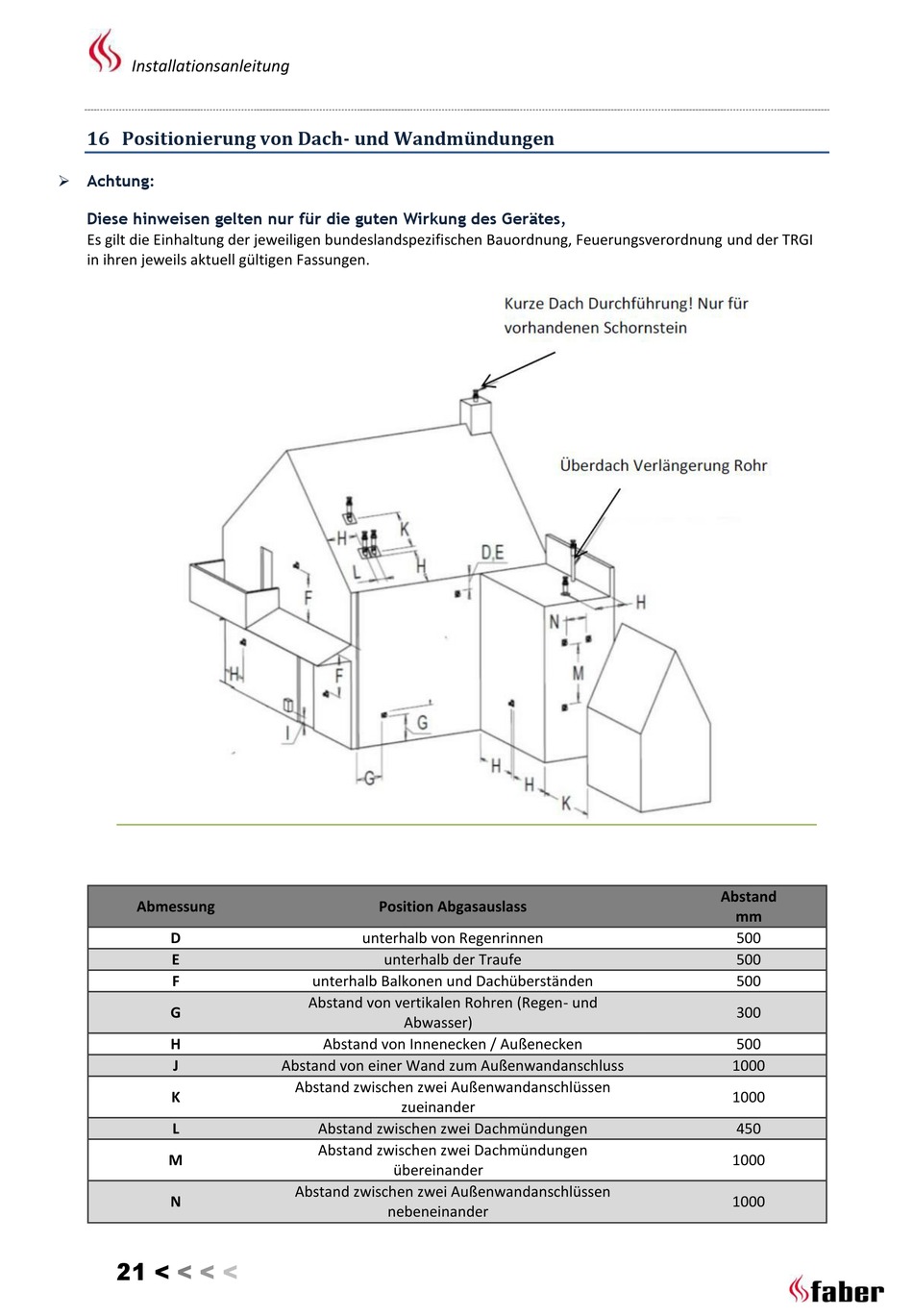

16 Positionierung von Dach- und Wandmündungen
 Achtung:
Diese hinweisen gelten nur für die guten Wirkung des Gerätes,
Es gilt die Einhaltung der jeweiligen bundeslandspezifischen Bauordnung, Feuerungsverordnung und der TRGI
in ihren jeweils aktuell gültigen Fassungen.
Abmessung
D
E
F
G
H
J
K
L
M
N
21 < < < <
Position Abgasauslass
unterhalb von Regenrinnen
unterhalb der Traufe
unterhalb Balkonen und Dachüberständen
Abstand von vertikalen Rohren (Regen- und
Abwasser)
Abstand von Innenecken / Außenecken
Abstand von einer Wand zum Außenwandanschluss
Abstand zwischen zwei Außenwandanschlüssen
zueinander
Abstand zwischen zwei Dachmündungen
Abstand zwischen zwei Dachmündungen
übereinander
Abstand zwischen zwei Außenwandanschlüssen
nebeneinander
Abstand
mm
500
500
500
300
500
1000
1000
450
1000
1000
