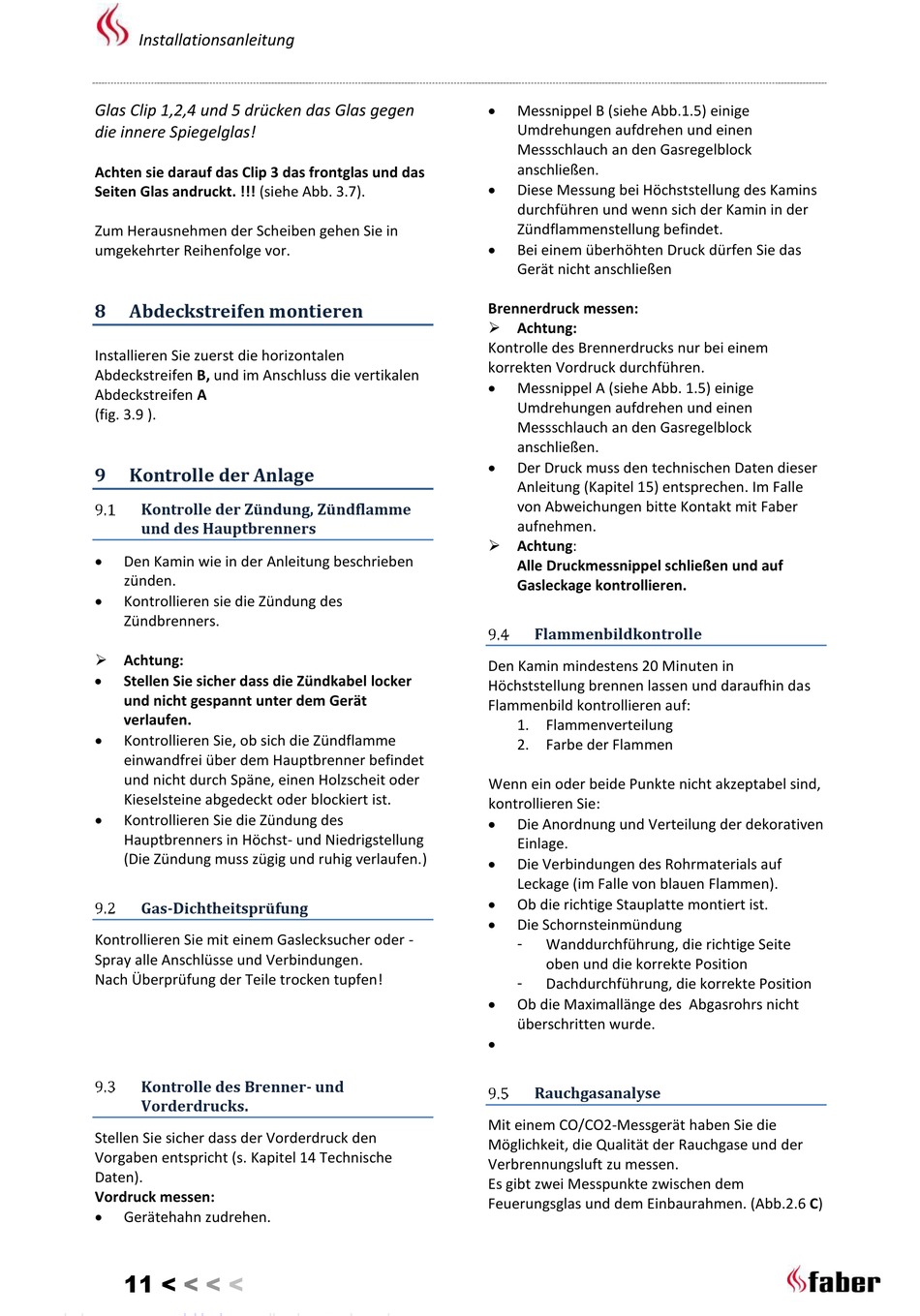

Installationsanleitung
Glas Clip 1,2,4 und 5 drücken das Glas gegen
die innere Spiegelglas!
Achten sie darauf das Clip 3 das frontglas und das
Seiten Glas andruckt. !!! (siehe Abb. 3.7).
Zum Herausnehmen der Scheiben gehen Sie in
umgekehrter Reihenfolge vor.
8

Abdeckstreifen montieren

Installieren Sie zuerst die horizontalen
Abdeckstreifen B, und im Anschluss die vertikalen
Abdeckstreifen A
(fig. 3.9 ).
9

Kontrolle der Anlage

Kontrolle der Zündung, Zündflamme
und des Hauptbrenners

Den Kamin wie in der Anleitung beschrieben
zünden.

Kontrollieren sie die Zündung des
Zündbrenners.
 Achtung:

Stellen Sie sicher dass die Zündkabel locker
und nicht gespannt unter dem Gerät
verlaufen.

Kontrollieren Sie, ob sich die Zündflamme
einwandfrei über dem Hauptbrenner befindet
und nicht durch Späne, einen Holzscheit oder
Kieselsteine abgedeckt oder blockiert ist.

Kontrollieren Sie die Zündung des
Hauptbrenners in Höchst- und Niedrigstellung
(Die Zündung muss zügig und ruhig verlaufen.)
Gas-Dichtheitsprüfung
Kontrollieren Sie mit einem Gaslecksucher oder -
Spray alle Anschlüsse und Verbindungen.
Nach Überprüfung der Teile trocken tupfen!
Kontrolle des Brenner- und
Vorderdrucks.
Stellen Sie sicher dass der Vorderdruck den
Vorgaben entspricht (s. Kapitel 14 Technische
Daten).
Vordruck messen:

Gerätehahn zudrehen.
11 < < < <

Messnippel B (siehe Abb.1.5) einige
Umdrehungen aufdrehen und einen
Messschlauch an den Gasregelblock
anschließen.

Diese Messung bei Höchststellung des Kamins
durchführen und wenn sich der Kamin in der
Zündflammenstellung befindet.

Bei einem überhöhten Druck dürfen Sie das
Gerät nicht anschließen
Brennerdruck messen:
 Achtung:
Kontrolle des Brennerdrucks nur bei einem
korrekten Vordruck durchführen.

Messnippel A (siehe Abb. 1.5) einige
Umdrehungen aufdrehen und einen
Messschlauch an den Gasregelblock
anschließen.

Der Druck muss den technischen Daten dieser
Anleitung (Kapitel 15) entsprechen. Im Falle
von Abweichungen bitte Kontakt mit Faber
aufnehmen.
 Achtung:
Alle Druckmessnippel schließen und auf
Gasleckage kontrollieren.
Flammenbildkontrolle
Den Kamin mindestens 20 Minuten in
Höchststellung brennen lassen und daraufhin das
Flammenbild kontrollieren auf:
1. Flammenverteilung
2. Farbe der Flammen
Wenn ein oder beide Punkte nicht akzeptabel sind,
kontrollieren Sie:

Die Anordnung und Verteilung der dekorativen
Einlage.

Die Verbindungen des Rohrmaterials auf
Leckage (im Falle von blauen Flammen).

Ob die richtige Stauplatte montiert ist.

Die Schornsteinmündung
- Wanddurchführung, die richtige Seite
oben und die korrekte Position
Dachdurchführung, die korrekte Position
-

Ob die Maximallänge des Abgasrohrs nicht
überschritten wurde.

Rauchgasanalyse
Mit einem CO/CO2-Messgerät haben Sie die
Möglichkeit, die Qualität der Rauchgase und der
Verbrennungsluft zu messen.
Es gibt zwei Messpunkte zwischen dem
Feuerungsglas und dem Einbaurahmen. (Abb.2.6 C)
