Dieses Gerät ist CE-geprüft und erfüllt so die erforderlichen Richtlinien
Schutzklasse II (Vollschutzisoliert)
(nach IEC 61010-1) Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz
CAT II
verbunden sind, z.B. in Haushalt, Büro und Labor.

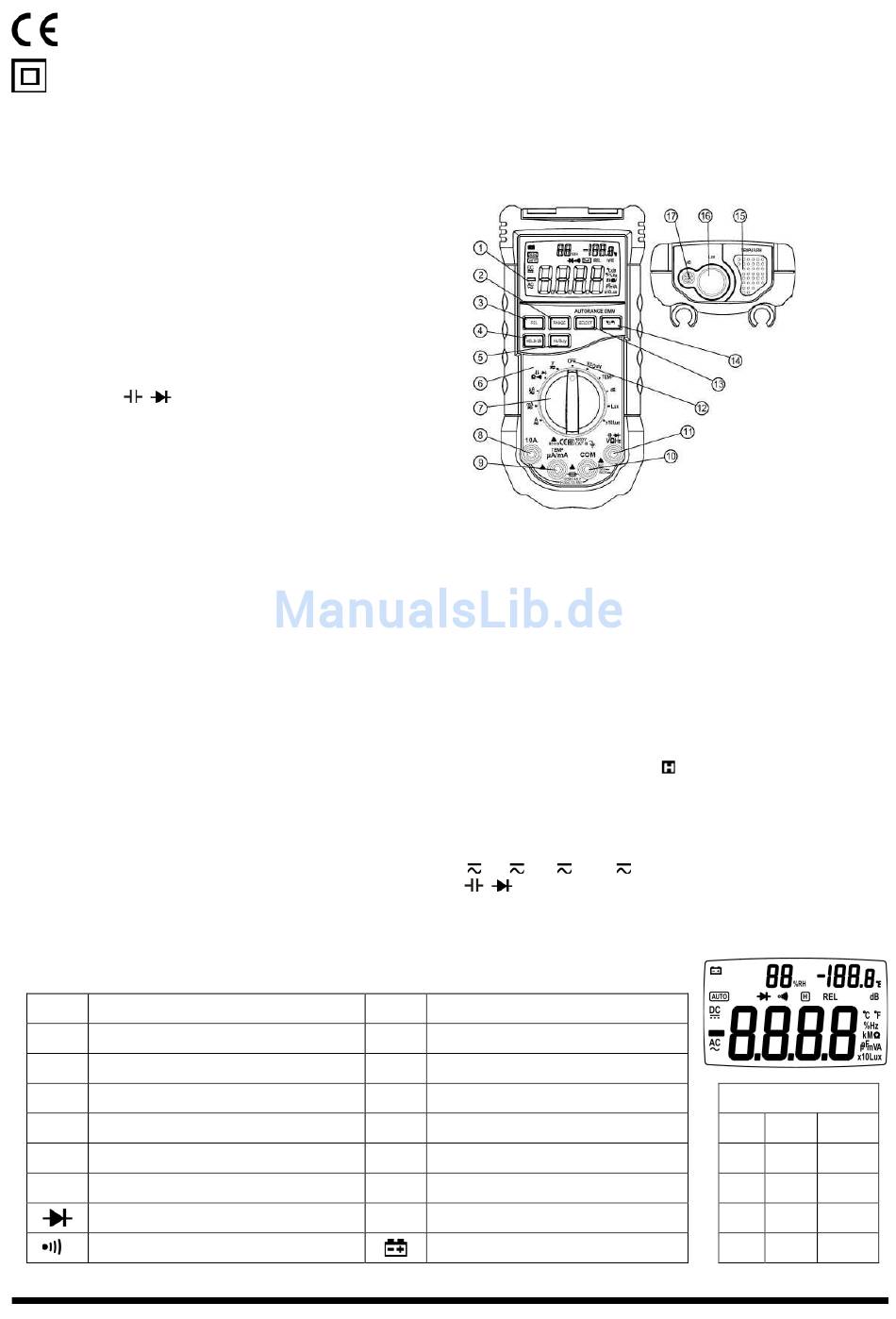

Gerätebeschreibung
1.
LC-Display
2.
RANGE: Automatische/ Manuelle Bereichswahl
3.
REL: Relativ Wiedergabe
4.
HOLD/B.L: Hold-Taste/ Display Hintergrundbeleuchtung
5.
Hz/Duty: Umschalten zwischen Hz und Duty-Cycle
6.
Frontplatte
7.
Messarten-Drehschalter
8.
10A -Eingangsbuchse
9.
TEMP/ mA/ µA -Eingangsbuchse
10. COM -Eingangsbuchse
11. V, Ω, Hz,
,
-Eingangsbuchse
12. OFF
13. SELECT: Umschalten der verschiedenen Messfunktionen
14. ° C/° F: Umschalten zwischen ° C und ° F
15. Luftfeuchtigkeits- und Temperatursensor
16. Lichtsensor
17. Mikrofon
Verwendung des Drehschalters
Schalten Sie das Multimeter ein, in dem Sie den Drehschalter in die gewünschte Messfunktion drehen.
Verwendung der Taster
RANGE:
Drücken sie die Taste "RANGE", um den manuellen Bereichwahlmodus zu wählen. Das Gerät beginnt im
höchsten Bereich und wechselt durch jedes weitere Drücken der Taste in einen kleineren Bereich. Durch Halten
der Taste wechseln sie wieder in die automatische Bereichswahl.
REL:
Drücken sie die Taste "REL", um in den Relativ-Wiedergabe-Modus zu gelange. Das wiedergegebene Ergebnis
wird als Referenzwert gespeichert und die Anzeige wird dann auf Null zurückgesetzt. Im Relativ-Wiedergabe-
Modus ist der auf der LCD-Anzeige gezeigte Wert immer die Differenz zwischen dem gespeicherten Referenzwert
und dem gegenwärtigen Ergebnis. Zum Ausschalten der Funktion erneut die Taste "REL" drücken.
HOLD/B.L: Drücken Sie die Taste "HOLD/B.L" um den Messwert im Display festzuhalten (die
Display). Durch erneutes Drücken wird der gespeicherte Wert gelöscht. Durch ca. 2 Sekunden langes Drücken
und Halten der Taste kann die Hintergrundbeleuchtung ein- bzw. ausgeschaltet werden (Beachten Sie: hierbei
wird auch die Hold Funktion geschalten).
Hz/Duty:
Drücken Sie die Taste "Hz/Duty", um zwischen der Frequenzmessung und Duty-Cycle (Tastgrad) umschalten.
SELECT:
Drücken Sie die Taste "SELECT" in den Bereichen V , µA , mA
Gleichspannung umzuschalten und im Bereich V, Ω,
Kapazitätsmessung, Diodenprüfung und dem Durchgangsprüfer umzuschalten.
° C/° F:
Drücken Sie die Taste "° C/° F" um zwischen Celsius und Fahrenheit umzuschalten.
Displayangaben und Symbole
AC
Wechselgröße
DC
Gleichgröße
(für Spannung und Strom)
V
Volt
(Einheit der el. Spannung)
A
Ampere
(Einheit des el. Stromes)
O.L
Overload
(Messbereich überschritten)
%
Anzeige des Duty-Cycle eines Signals in %
Auto
Automatische Messbereichswahl
Symbol für den Diodentest
Symbol für Durchgangsprüfer
2
(für Spannung und Strom)
,
um zwischen Widerstandsmessung,
Hz
Hertz
(Einheit der Frequenz)
Ohm
(Einheit des el. Widerstandes)
Ω Ω Ω Ω
F
Farad
(Einheit der Kapazität)
dB
Schallpegel
° C/° F
Grad Celsius/ Fahrenheit
%RH
Prozent Relative Luftfeuchte
REL
Relativwertmessung
Lux/
Beleuchtungsstärke/10 x Beleuchtungss.
X10Lux
Batteriewechselsymbol
"-Anzeige erscheint im
und A
um zwischen Wechsel- und
Maß-Präfixe:
n
(Temperatur)
µ
m
(Bezugswertmessung)
k
M
Nano
exp.-9
Mikro
exp.-6
Milli
exp.-3
Kilo
exp. 3
Mega
exp. 6
