Netzwerkdesign

8 Netzwerkdesign
Das Gerät unterstützt Stern-, Reihen- und Ringtopologien.

8.1 Sterntopologie

In einem Stern-Netzwerk sind alle Regler und Geräte mit
einem zentralen Switch im Netzwerk verbunden.
8 8

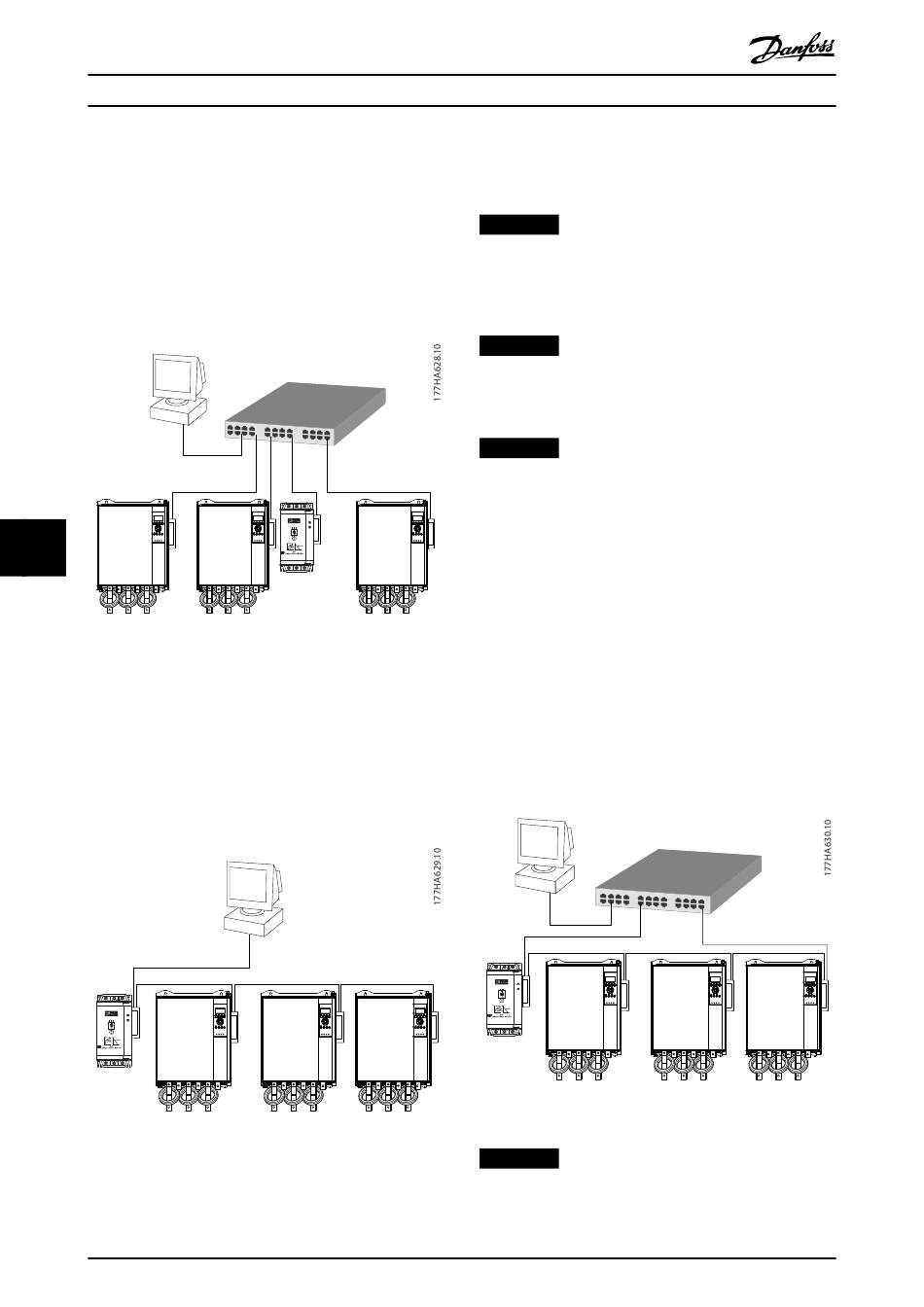

Abbildung 8.1 Stern-Netzwerktopologie

8.2 Reihentopologie

In einem Reihen-Netzwerk ist der Kontroller direkt an einen
Anschluss des ersten Moduls angeschlossen. Der zweite
Ethernet-Anschluss ist mit einem weiteren Modul
verbunden, das wiederum mit einem weiteren Modul
verbunden ist, bis alle Geräte verbunden sind.
Abbildung 8.2 Reihen-Netzwerktopologie
20
Modbus-TCP-Modul
HINWEIS
Das Gerät hat einen integrierten Switch, damit Daten bei
Reihenschaltung durchlaufen können. Das Gerät muss
zum Betrieb des Switchs vom Softstarter mit Steuer-
spannung versorgt werden.
HINWEIS
Wenn die Verbindung zwischen zwei Geräten
unterbrochen wird, kann der Regler nicht mit den
Geräten hinter der Unterbrechung kommunizieren.
HINWEIS
Jede Verbindung fügt eine Verzögerung in der Kommuni-
kation mit dem nächsten Modul ein. Die maximale
Anzahl an Geräten in einem Reihen-Netzwerk ist 32. Ein
Überschreiten dieser Anzahl kann die Zuverlässigkeit des
Netzwerks herabsetzen.

8.3 Ring-Topologie

In einer Ring-Netzwerktopologie ist der Regler über einen
Switch im Netzwerk mit dem ersten Modul verbunden. Der
zweite Ethernet-Anschluss ist mit einem weiteren Gerät
verbunden, das wiederum mit einem weiteren Modul
verbunden ist, bis alle Geräte verbunden sind. Das letzte
Gerät verbindet den Ring mit dem Switch.
Das Gerät unterstützt eine Beacon-basierte Ring-Knoten-
konfiguration.
Abbildung 8.3 Ring-Netzwerktopologie
HINWEIS
Der Switch im Netzwerk muss einen Leitungsausfall
erkennen können.
