Modbus-Register

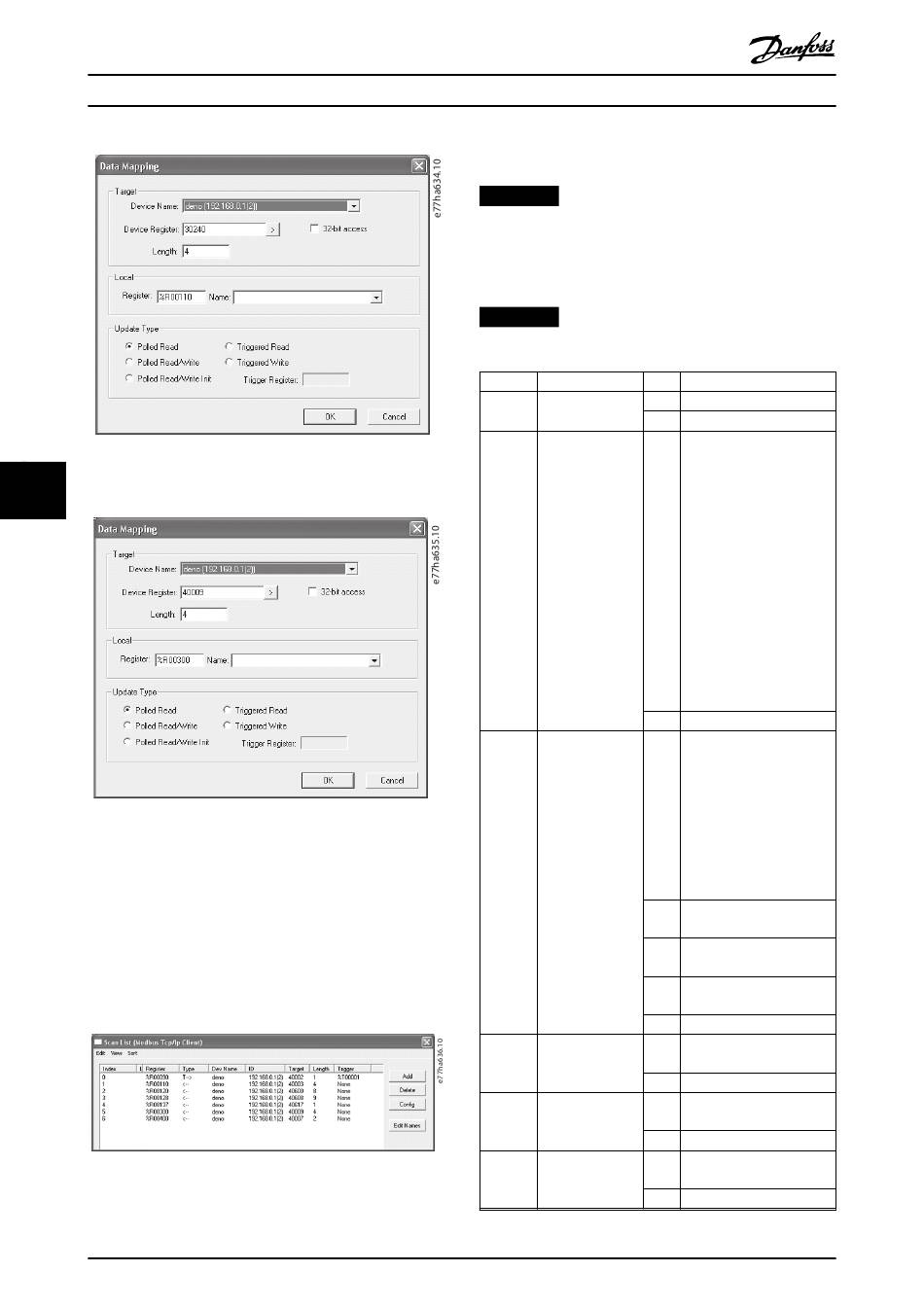

Abbildung 7.3 Status abrufen (Ab Adresse 30240)
7
7
Abbildung 7.4 Parameterwerte abrufen (Ab Register 40009)
7.5 Kompatibilitätsmodus
7.5.1 SPS-Konfiguration
Die SPS muss so konfiguriert sein, dass die Register
innerhalb des Moduls den Adressen in der SPS zugeordnet
werden.
Abbildung 7.5 Beispielzuordnung von SPS-Registern zu
Registern innerhalb des Modbus-TCP-Moduls (Ziel)
16
Modbus-TCP-Modul
7.5.2 Register
HINWEIS
Für die Modelle MCD5-0053B und kleiner (Softstarter-
modell ID 1–4) ist der über Kommunikationsregister
gemeldete Strom 10 Mal größer als der tatsächliche
Wert.
HINWEIS
Einige Softstarter unterstützen einige Funktionen nicht.
Register
40001
40002
40003
40004
40005
40006
Danfoss A/S © 10/2017 Alle Rechte vorbehalten.
Beschreibung
Bits
Details
Reserviert
0–14 Reserviert
15
Muss 0 sein.
Befehl (einzelner
0–2
Zum Senden eines Befehls
Schreibvorgang)
an den Softstarter
schreiben Sie folgenden
erforderlichen Wert:
1 = Start
2 = Stopp
3 = Reset
4 = Schnellstopp
(Freilaufstopp)
5 = Erzwungene Kommuni-
kationsabschaltung
6 = Start über Parame-
tersatz 1
7 = Start über Parame-
tersatz 2
3–15 Reserviert
Softstarter-
0–3
1 = Bereit
Zustände
2 = Startfunktion
3 = In Betrieb
4 = Stoppfunktion
(einschließlich Bremsen)
5 = Abgeschaltet
6 = Programmiermodus
7 = Jog vorwärts
8 = Jog rückwärts
4
1 = Positive Phasensequenz
(nur gültig, wenn Bit 6 = 1)
5
1 = Strom überschreitet
Voll-Laststrom
6
0 = Nicht initialisiert
1 = Initialisiert
7–15 Reserviert
Abschaltungscode 0–7
Siehe Kapitel 7.6 Abschal-
tungscodes
8–15 Reserviert
Motorstrom
0–7
Durchschnittliche 3-Phasen-
Motorstrom [A]
8–15 Reserviert
Motortemperatur
0–7
Thermisches Motormodell
(%)
8–15 Reserviert
