Anschluss

4 Anschluss

4.1 Softstarter-Anschluss

Das Gerät wird über den Softstarter mit Strom versorgt.
®
VLT Compact Starter MCD 201/MCD 202
4 4
Damit das Modbus-TCP-Modul Feldbus-Befehle annehmen kann, stellen Sie eine Verbindung zwischen den Klemmen A1-N2
am Softstarter her.
®
VLT Soft Starter MCD 500
Wenn der MCD 500 im Fernbetrieb betrieben werden muss, sind zwischen den Klemmen 17 und 25 zu 18 Eingangsverbin-
dungen erforderlich. Im Hand-Betrieb sind die Verbindungen nicht erforderlich.
HINWEIS
NUR FÜR MCD 500
Die Steuerung über das serielle Kommunikationsnetz ist im Betrieb Hand-Steuerung immer aktiviert und kann im Fern-
Betrieb aktiviert oder deaktiviert werden (Parameter 3-2 Comms in Remote [Fernkommunikation]). Eine nähere
Beschreibung der Parameter ist in der VLT

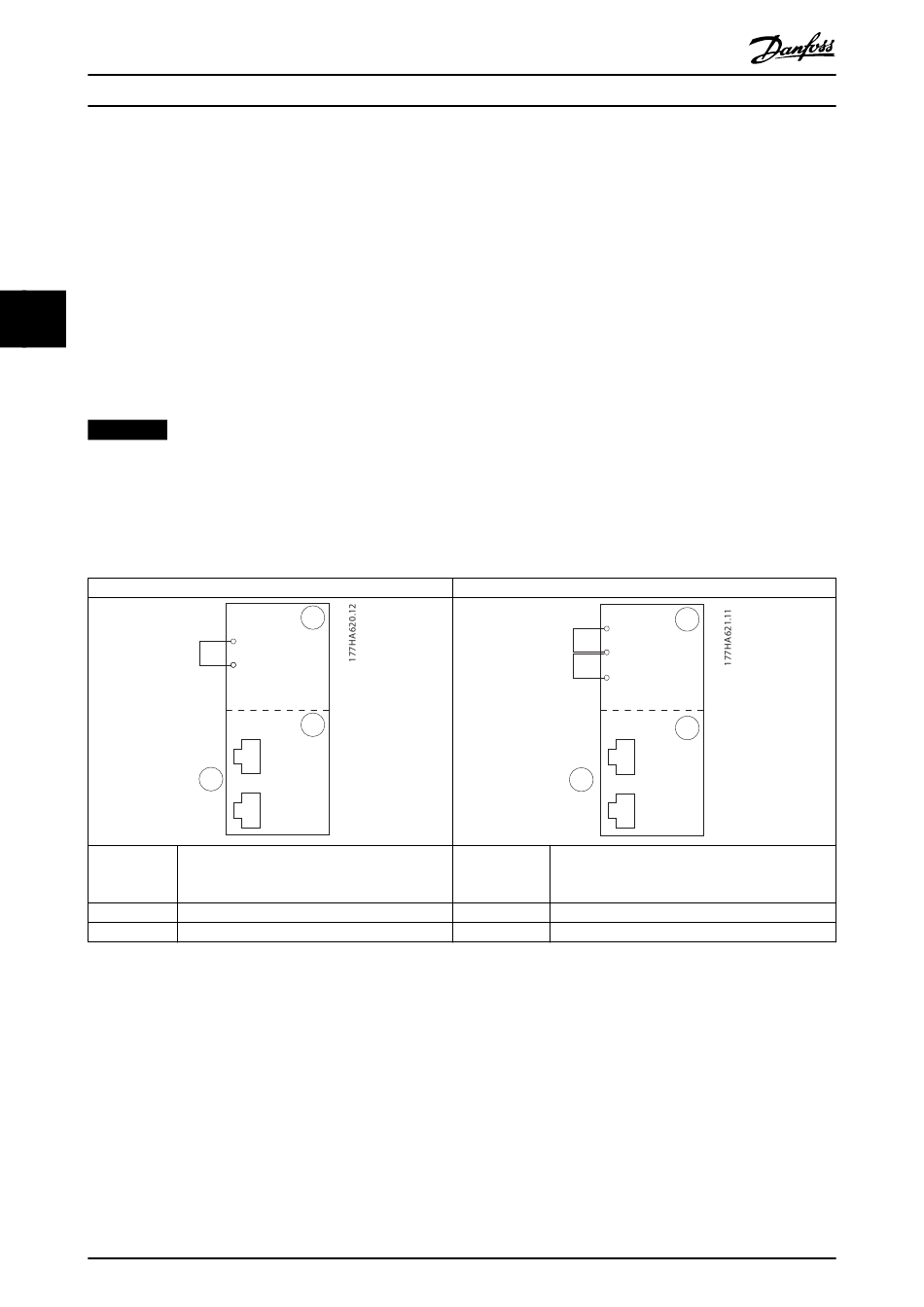

Modbus-TCP-Modul-Anschlüsse
1
2
3
Tabelle 4.1 Anschlusspläne
8
Modbus-TCP-Modul
®
MCD 201/202
1
A1
N2
2
3
A1, N2: Stopp Eingang
Modbus-TCP-Modul
RJ45-Ethernet-Schnittstellen
Danfoss A/S © 10/2017 Alle Rechte vorbehalten.
Soft Starter MCD 500 Bedienungsanleitung zu finden.
1
2
3
MCD 500
1
17
18
25
2
3
(Auto-Betrieb)
17, 18: Stopp Eingang
25, 18: Reset Eingang
Modbus-TCP-Modul
RJ45-Ethernet-Schnittstellen
