Gerätekonfiguration
5 Gerätekonfiguration
5.1 Überblick über die Konfiguration
HINWEIS
Die LED „Error" (Fehler) leuchtet auf, wenn das Modul mit
Strom versorgt wird, aber nicht an ein Netzwerk
angeschlossen ist. Die LED „Error" (Fehler) leuchtet
während des Konfigurationsprozesses.
5 5

5.2 Integrierter Webserver

Mit dem integrierten Webserver können Ethernet-Attribute
direkt im Gerät konfiguriert werden.
HINWEIS
Der Webserver akzeptiert nur Verbindungen innerhalb
der gleichen Subnetzdomäne.
So konfigurieren Sie das Gerät mit dem integrierten
Webserver:
1. Schließen Sie das Modul an einen Softstarter an.
2. Schließen Sie Ethernet-Port 1 oder 2 auf dem
Modbus-TCP-Modul an das Netzwerk an.
3. Legen Sie Steuerspannung an den Softstarter an.
4. Öffnen Sie einen Browser auf dem PC und geben
Sie die Geräteadresse ein, gefolgt von /ipconfig.
Die Standardadresse für ein neues Modbus-TCP-
Modul lautet: 192.168.1.2.

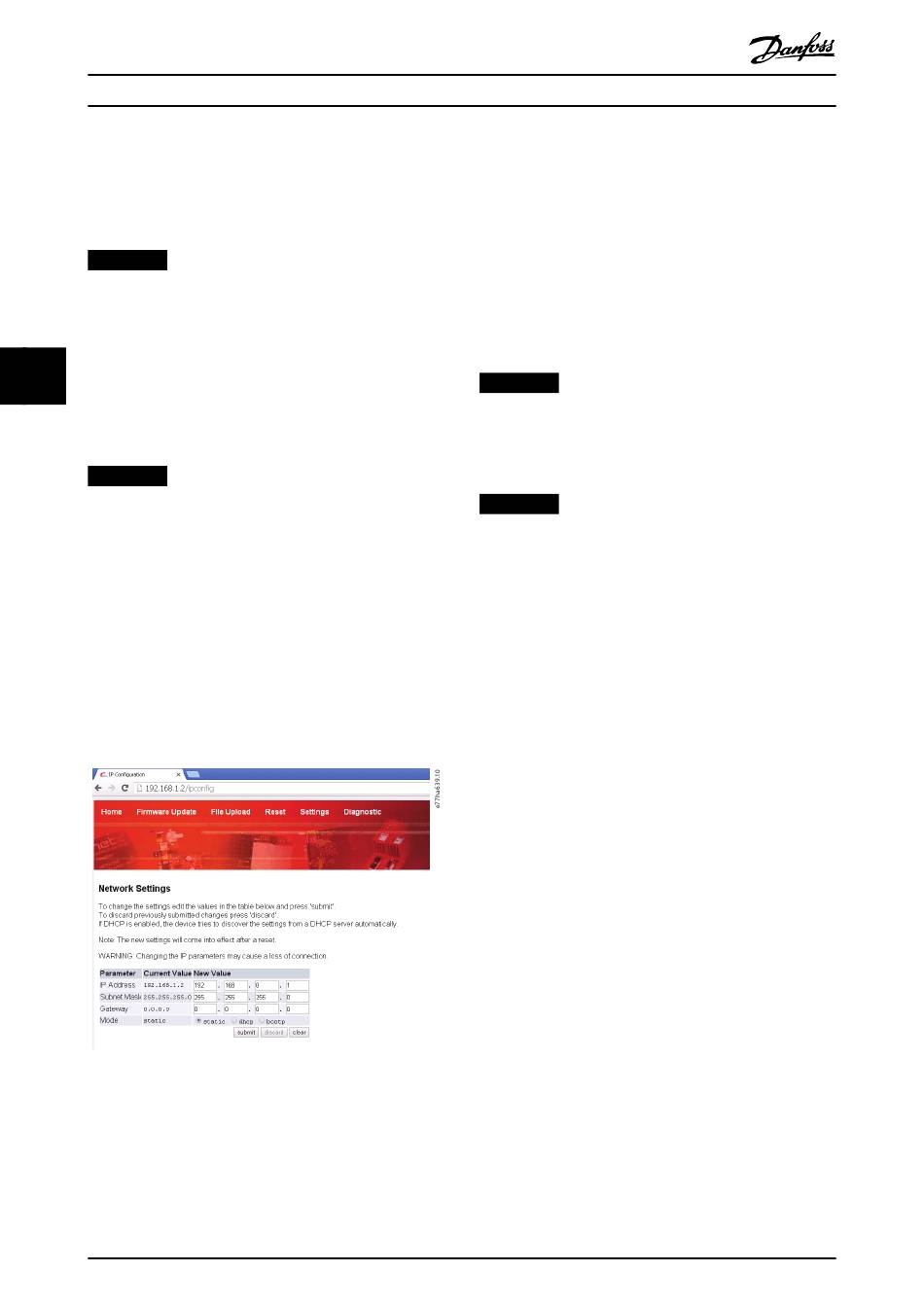

Abbildung 5.1 Eingabe der Netzwerkeinstellungen
5. Bearbeiten Sie die Einstellungen nach Bedarf.
6. Klicken Sie auf Submit (Senden), um die neuen
Einstellungen zu speichern.
10
Modbus-TCP-Modul
HINWEIS
Falls die IP-Adresse geändert wird und die Aufzeichnung
davon verloren geht, scannen Sie das Netzwerk mit dem
EtherNet Device Configuration Tool und identifizieren Sie
das Modul.
HINWEIS
Wenn Sie die Subnetzmaske ändern, kann der Server
nicht mit dem Modul kommunizieren, nachdem die
neuen Einstellungen gespeichert wurden.

5.3 Ethernet Device Configuration Tool

Wenn die IP-Adresse unbekannt ist oder die Subnetzmaske
des Webservers nicht übereinstimmt, verwenden Sie das
Ethernet Device Configuration Tool, um das Modbus-TCP-
Modul anzuschließen.
Über das EtherNet Device Configuration Tool
vorgenommene Änderungen können nicht dauerhaft im
EtherNet/IP-Modul gespeichert werden und gehen
verloren, wenn die Steuerspannung wieder eingeschaltet
wird. Verwenden Sie das Ethernet Device Configuration
Tool, um die IP-Adresseneinstellungen temporär zu ändern.
Verwenden Sie anschließend die neue Adresse, um die
Verbindung zum Modul über den integrierten Webserver
herzustellen und so die Einstellungen dauerhaft zu
speichern.
Laden Sie das Ethernet Device Configuration Tool herunter.
Zur Installation der Software sind Administratorrechte auf
dem PC erforderlich.
So laden Sie das Tool herunter:
Danfoss A/S © 10/2017 Alle Rechte vorbehalten.
7. Aktivieren Sie das Kontrollkästchen Statisch, um
die Einstellungen dauerhaft im Gerät zu
speichern.
8. Geben Sie Username und Passwort ein, wenn Sie
dazu aufgefordert werden.
8a Username: danfoss
8b Passwort: danfoss
1. Gehen Sie zu drives.danfoss.com/downloads/pc-
tools/ und suchen Sie nach dem Tool.
2. Stellen Sie sicher, dass Sie über Administrator-
rechte auf dem PC verfügen, bevor Sie die
Installation starten.
3. Nehmen Sie die Endanwender-Lizenzvereinbarung
an.
4. Klicken Sie im Dialogfeld „Benutzerkonten-
steuerung" auf Ja.
MG17N103
