Option Vorwahluhr/Telestart - Kombination

- Kabelbaum der Vorwahluhr gemäß Einbauanwei-
sung mit beiliegender Leitung lila komplettieren
- Beiliegenden Y-Kabelbaum auf Kabelbaum der Vor-
wahluhr aufstecken und zusammen zur Mittelkon-
sole verlegen, dabei Kabelbaum des Empfängers
(mit breitem Stecker) im Fußraum Fahrerseite be-
lassen
Vorwahluhr montieren
HINWEIS:

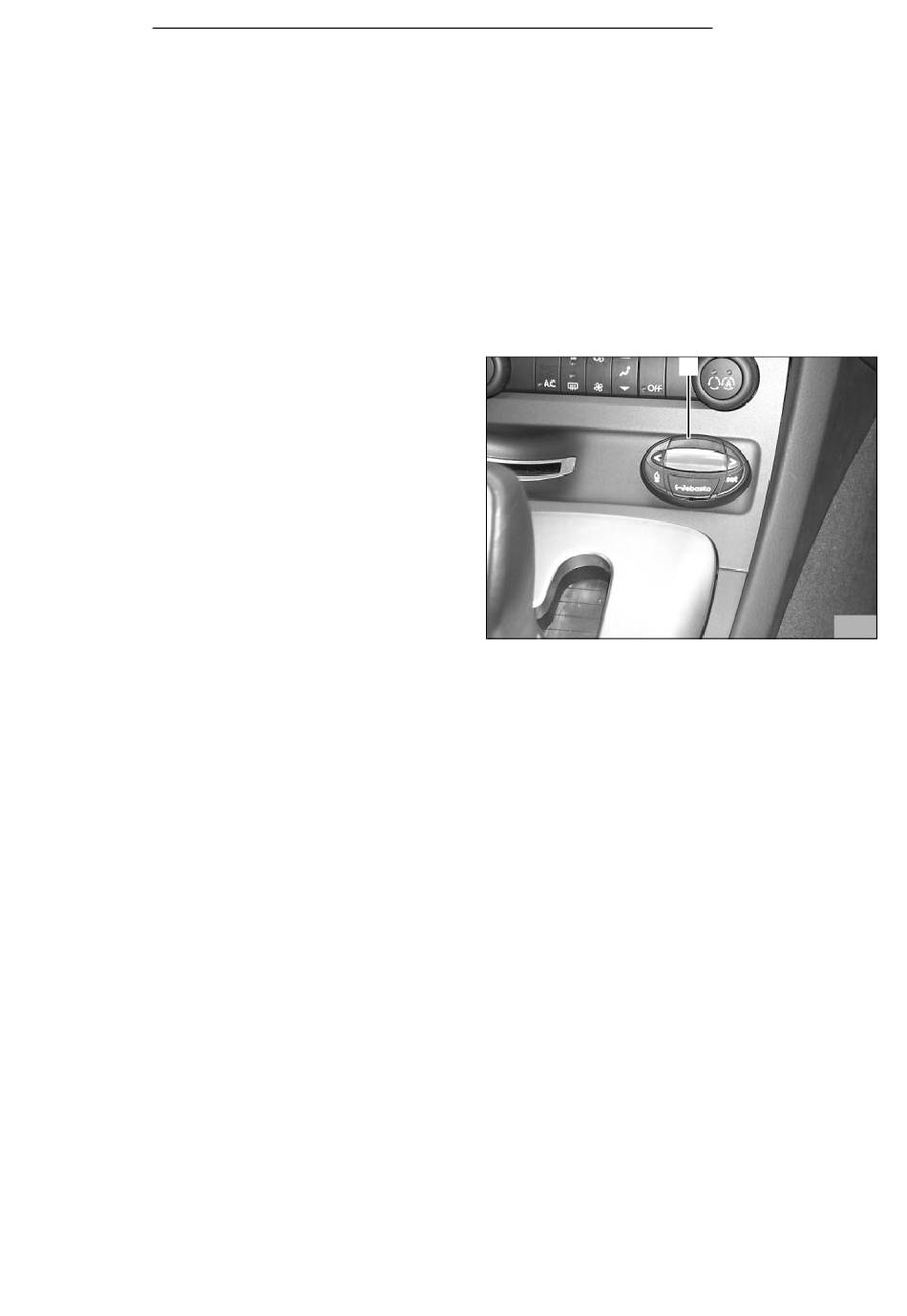

Der dargestellte Einbauort der Vorwahluhr (16/1) ist
eine Empfehlung! Vor der Montage bitte den Ein-
bauort mit Ihrem Kunden abstimmen!
- Bohrschablone für Vorwahluhr an der gewünschten
Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Mittelkonsole gemäß Herstellerangaben zusam-
menbauen, dabei Kabelbaum der Vorwahluhr durch
die Bohrung ziehen
- Stecker auf Vorwahluhr (16/1) aufstecken
- Vorwahluhr mit beiliegender Blechschraube befesti-
gen
- Abdeckung auf Vorwahluhr aufstecken
HINWEIS:
Allgemeine Einbauanweisung für Einbau Telestart be-
achten!
Montage der Antenne
ACHTUNG:
Antenne wegen Kopfairbag nicht im oberen Bereich
der Scheibe anbringen!
HINWEIS:
Klebefläche für Antenne vor dem Anbringen reinigen
und entfetten!
- Antenne an Frontscheibe links unten im Schwarz-
bereich der Scheibe gemäß Bild 1 befestigen
- Antennenkabel entlang der A-Säule in den Fuß-
raum Fahrerseite verlegen
