Option Telestart; Montage Der Antenne; Montage Empfänger - Webasto Thermo Top C Einbauanleitung

Thermo Top C

Option Telestart

HINWEIS:
Allgemeine Einbauanweisung für Einbau Telestart be-
achten!

Montage der Antenne

ACHTUNG:
Antenne wegen Kopfairbag nicht im oberen Bereich
der Scheibe anbringen!
HINWEIS:
Klebefläche für Antenne vor dem Anbringen reinigen
und entfetten!
- Antenne an Frontscheibe links unten im Schwarz-
bereich der Scheibe gemäß Bild 1 befestigen
- Antennenkabel entlang der A-Säule in den Fuß-
raum Fahrerseite verlegen

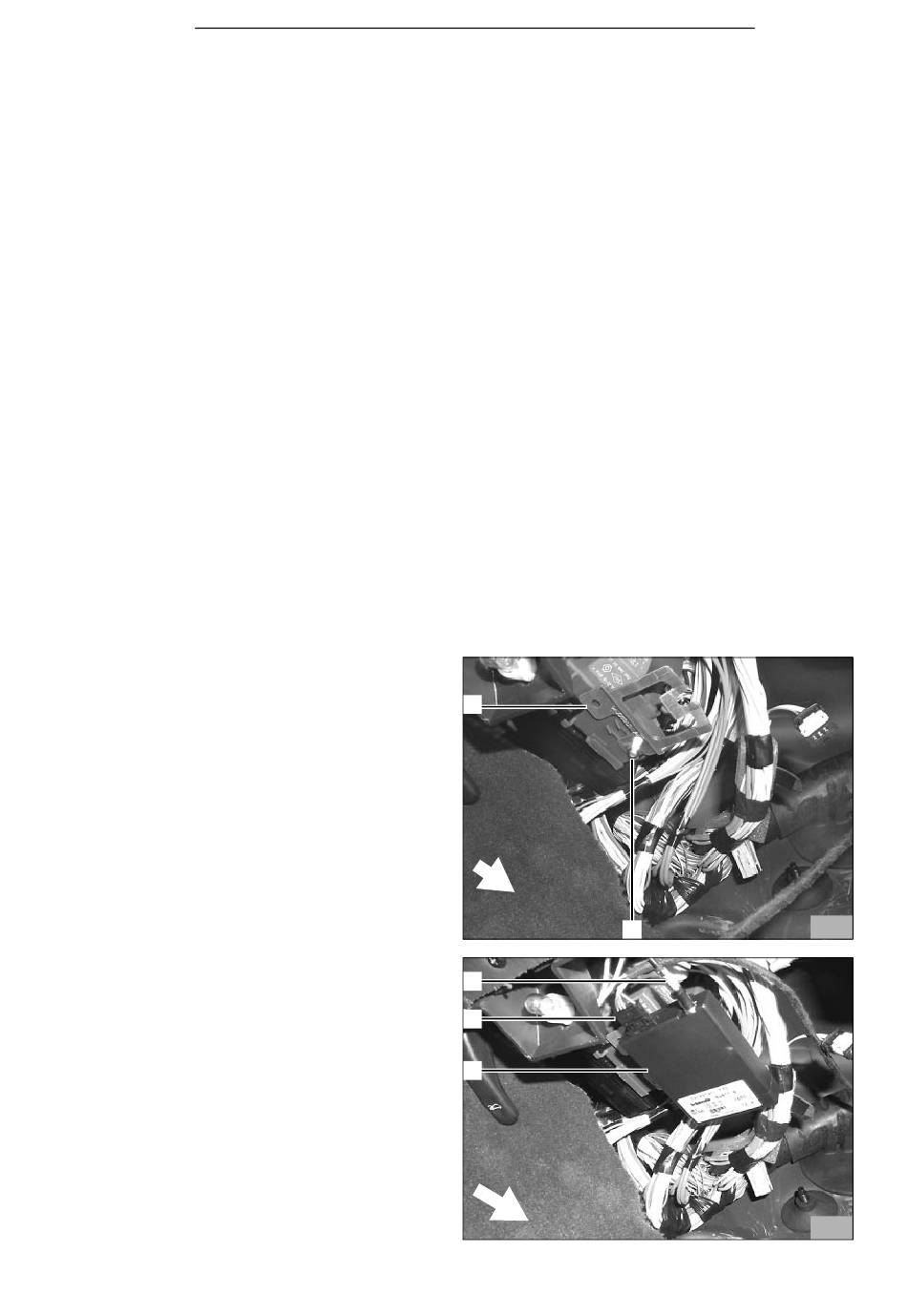

Montage Empfänger
- Halter des Empfängers (14/1) mit Schraube M5x10
(14/2), Karosseriescheibe und Mutter M5 an vor-
handener Bohrung im Relaisträger im Fußraum
Fahrerseite befestigen
- Kabelbaum der Vorwahluhr gemäß Einbauanwei-
sung mit beiliegender Leitung lila komplettieren
- Beiliegenden I-Adapter auf Kabelbaum der Vor-
wahluhr aufstecken
- I-Adapter (15/2) mit breitem Stecker am Empfänger
(15/1) aufstecken
- Antennenkabel (15/3) am Empfänger (15/1) auf-
stecken
- Empfänger (15/1) gemäß Bild 15 aufstecken
8
1
2
3
2
1
Vel Satis
14
15
