Allgemeine Hinweise; Vorarbeiten - Webasto Thermo Top C Einbauanleitung

Vel Satis

Allgemeine Hinweise

- Blanke Karosseriestellen, z.B. an Bohrungen mit
Korrosionsschutz versehen
- Schläuche, Leitungen und Kabelbäume mit Kabel-
bindern sichern und an Scheuerstellen mit Schutz-
schlauch versehen
- Scharfe Kanten mit Kantenschutz (aufgeschnittener
Kraftstoffschlauch) versehen

Vorarbeiten

- Die nicht zutreffende Jahreszahl auf dem Duplikat-
schild entfernen
- Duplikatschild (Typschild) an geeigneter Stelle
sichtbar anbringen
HINWEIS:
Die Batterie erst nach dem Belüften des Tankes ab-
klemmen, da der Tankdeckel elektrisch öffnet
Fahrzeugaußenseite
- Tankdeckel öffnen, Tank belüften
- Tankdeckel wieder schließen
- Rechtes Vorderrad abbauen
- Unterfahrschutz abbauen
- Spritzschutz rechts vorne zwischen Radhaus und
Motorraum abbauen

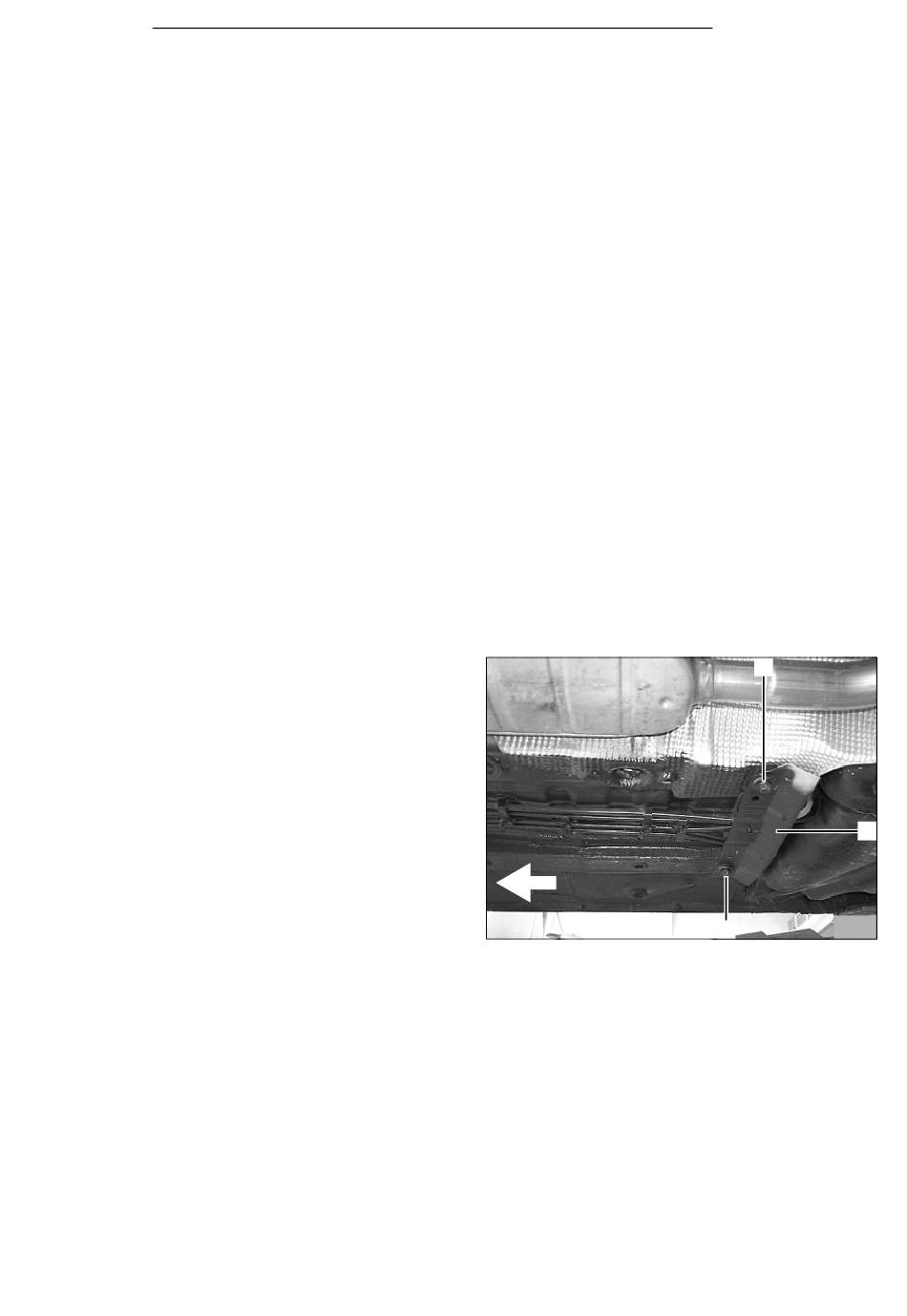

- Kraftstofftank-Schutzblech (2/2) an den 2 Schrau-
ben (2/1,3) lösen und entfernen
- Stoßfängerabdeckung abnehmen
Motorraum
- Batterie abklemmen
- Druck vom Kühlsystem ablassen!
- Motorraumverkleidungen komplett abbauen
- Behälter Waschanlage ausbauen
- Deckel vom Sicherungskasten an der Batterie ab-
bauen
Fahrzeuginnenraum
- Untere Armaturentafelverkleidung Fahrerseite und
Beifahrerseite ausbauen
- Seitenverkleidungen der Mittelkonsole abbauen
- Obere Abdeckung der Mittelkonsole lösen und nach
hinten schieben
- Abdeckung der Klimaeinheit ausbauen
- Bedienteil der Klimaanlage ausbauen
- Schwellerverkleidung Fahrerseite lösen
- Teppich der Fahrerseite nach hinten klappen
Thermo Top C
1
2
2
3
3
