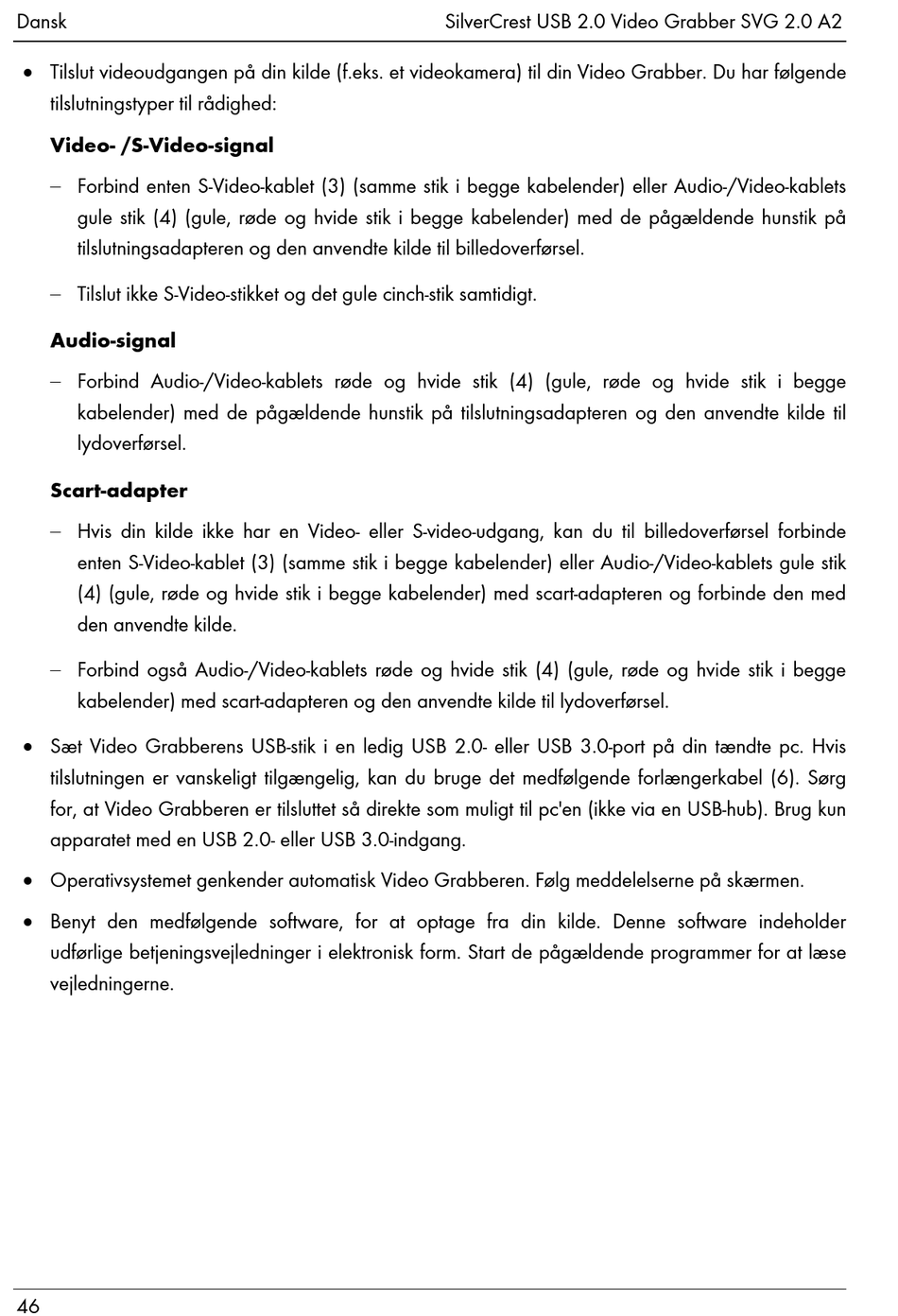

Silvercrest SVG 2.0 A2 Bedienungsanleitung Und Serviceinformationen Seite 47

Dansk
 Tilslut videoudgangen på din kilde (f.eks. et videokamera) til din Video Grabber. Du har følgende
tilslutningstyper til rådighed:
Video- /S-Video-signal
 Forbind enten S-Video-kablet (3) (samme stik i begge kabelender) eller Audio-/Video-kablets
gule stik (4) (gule, røde og hvide stik i begge kabelender) med de pågældende hunstik på
tilslutningsadapteren og den anvendte kilde til billedoverførsel.
 Tilslut ikke S-Video-stikket og det gule cinch-stik samtidigt.
Audio-signal
 Forbind Audio-/Video-kablets røde og hvide stik (4) (gule, røde og hvide stik i begge
kabelender) med de pågældende hunstik på tilslutningsadapteren og den anvendte kilde til
lydoverførsel.
Scart-adapter
 Hvis din kilde ikke har en Video- eller S-video-udgang, kan du til billedoverførsel forbinde
enten S-Video-kablet (3) (samme stik i begge kabelender) eller Audio-/Video-kablets gule stik
(4) (gule, røde og hvide stik i begge kabelender) med scart-adapteren og forbinde den med
den anvendte kilde.
 Forbind også Audio-/Video-kablets røde og hvide stik (4) (gule, røde og hvide stik i begge
kabelender) med scart-adapteren og den anvendte kilde til lydoverførsel.
 Sæt Video Grabberens USB-stik i en ledig USB 2.0- eller USB 3.0-port på din tændte pc. Hvis
tilslutningen er vanskeligt tilgængelig, kan du bruge det medfølgende forlængerkabel (6). Sørg
for, at Video Grabberen er tilsluttet så direkte som muligt til pc'en (ikke via en USB-hub). Brug kun
apparatet med en USB 2.0- eller USB 3.0-indgang.
 Operativsystemet genkender automatisk Video Grabberen. Følg meddelelserne på skærmen.
 Benyt den medfølgende software, for at optage fra din kilde. Denne software indeholder
udførlige betjeningsvejledninger i elektronisk form. Start de pågældende programmer for at læse
vejledningerne.
46
SilverCrest USB 2.0 Video Grabber SVG 2.0 A2
