rbr ecom J2KNpro Serviceanleitung Seite 33

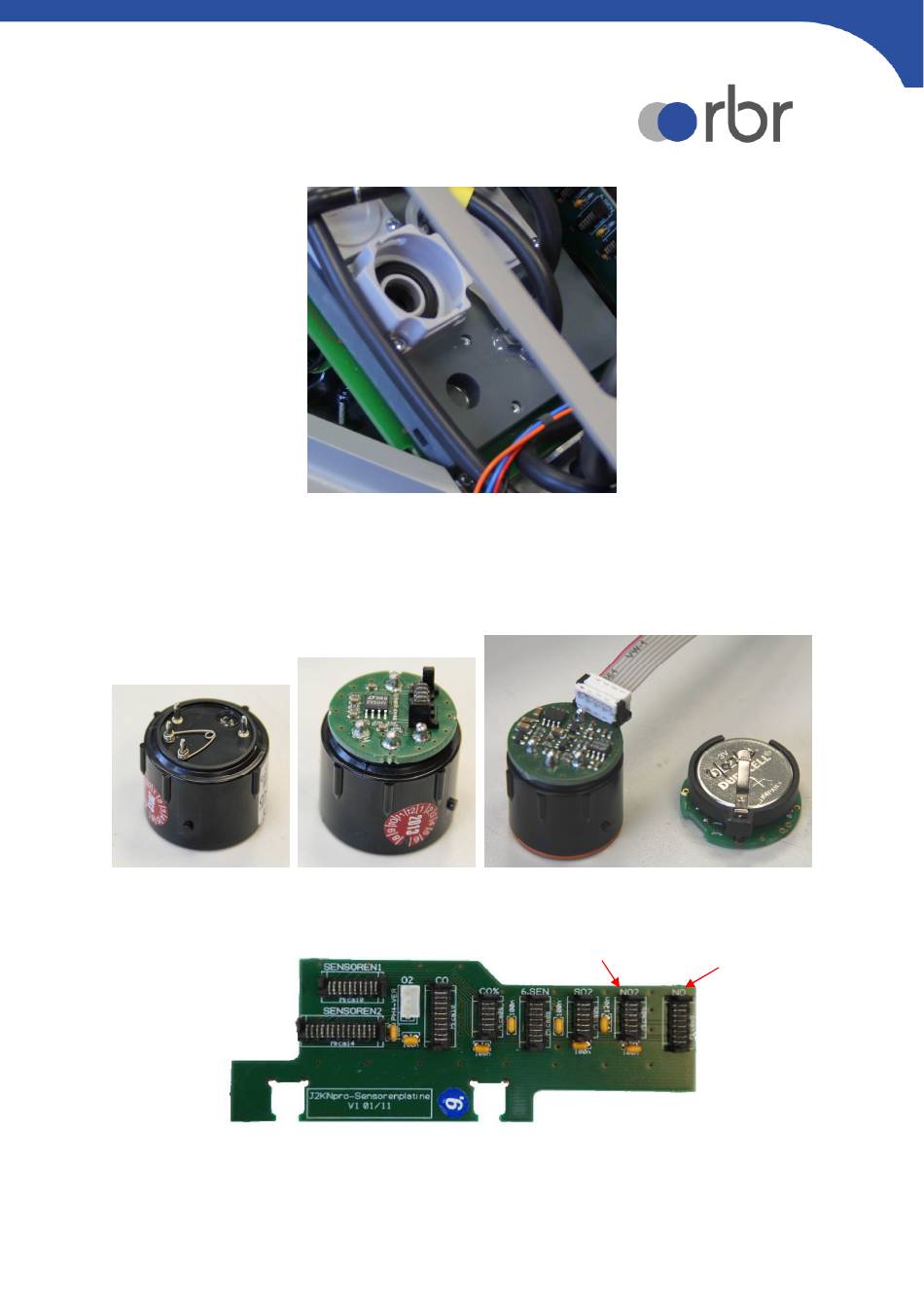

(z.B. oben Halterung für NO
unten Sensor-Abdeckung für NO-Sensor bereits entfernt)
4. Die jeweiligen Sensor-Abdeckungen auf der Gaskanalplatte entfernen und durch die
neuen Sensor-Halterungen ersetzen.
5. Sensoren vorbereiten (Kurzschlussklammern entfernen, Puffer-Batterie entfernen, mit
Platine bestücken, etc.).
6. Sensoren in die jeweiligen Halterungen einsetzen (mit Viertelumdrehung im Uhrzeigersinn
fixieren).
7. Sensoren mit Anschluss-Platine verbinden, z.B.
-Sensor bereits eingebaut,
2
NO -Sensor
2
NO-Sensor
33
