6.3.9. Heizkreis anpassen

6. Inbetriebnahme und Service der Luft / Wasser - Wärmepumpe

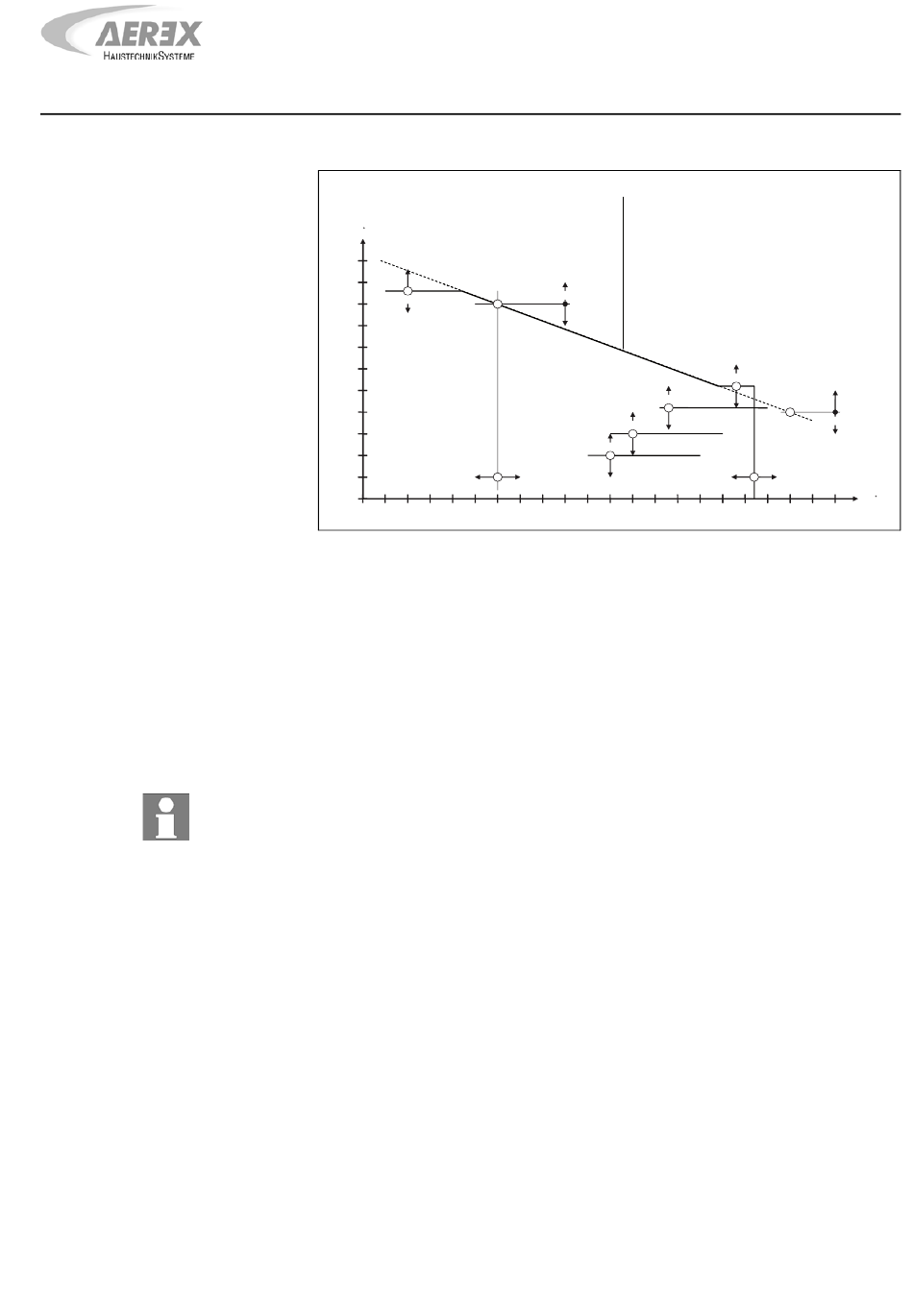

Diagramm Heizkennlinie
TV/TI[ C]
55
50
07-008
45
40
35
30
25
20
15
10
5
0
-18 -16 -14 -12 -10
1 Heizkennlinie
03-000: Raumtemperatur Frostschutzsollwert
03-001: Fußpunk Vorlauftemperatur
03-012: Auslegungspunkt Außentemperatur (Passwortgeschützt)
03-013: Auslegungspunkt Vorlauftemperatur
03-021: Außentemperatur Heizgrenze
03-051: Raumtemperatur Normalsollwert Heizbetrieb
03-053: Raumtemperatur Sparsollwert Heizbetrieb
07-002: Minimale Vorlauftemperatur
07-008: Vorlauf Temperaturbegrenzung
Mit den Einstellern 03-001 "Fußpunkt Vorlauftemperatur Heizbetrieb" und 03-013 "Auslegung Vorlauf-
temperatur" besteht für den Kunden die Möglichkeit die Heizkurve direkt anzupassen. Mit diesen Ein-
stellern kann man die Heizkurve parallel verschieben oder die Steilheit / Steigung ändern.
Bei Verschiebung des Fußpunktes (Vorlauftemperatur) wird die Heizkurve nicht parallel verschoben,
so wie es bei anderen Wärmepumpenherstellern der Fall ist. Es wird dann nur der Fußpunkt angeho-
ben. Der Auslegungspunkt bleibt erhalten und umgekehrt
■
Immer zu kalt ➜ Parallelverschiebung
Wenn es im Winter sowie in der Übergangszeit ständig zu kalt ist, muss die Heizkurve parallel
nach oben verschoben werden. Dazu müssen beide Einsteller 03-001 und 03-013 um dieselbe
Temperaturdifferenz erhöht werden.
■
Immer zu warm ➜ Parallelverschiebung
Wenn es im Winter sowie in der Übergangszeit ständig zu warm ist, muss die Heizkurve parallel
nach unten verschoben werden. Dazu müssen beide Einsteller 03-001 und 03-013 um dieselbe
Temperaturdifferenz abgesenkt werden.
Durch eine Parallelverschiebung wird immer die ganze Heizkurve verschoben. Es kann jedoch sein,
dass die Heizkurve im Winter zwar passt, aber in der Übergangszeit nicht, und umgekehrt. Wenn dies
der Fall ist, muss die Steigung der Heizkurve verändert werden.
■
Im Winter zu kalt, in der Übergangszeit Ok
Wenn es im Winter zu kalt ist, in der Übergangszeit aber ausreichend warm ist, muss die Steigung
der Heizkurve erhöht werden. Dazu den Einsteller 03-013 anheben.
■
In der Übergangszeit zu kalt, im Winter Ok
Wenn es im Winter ausreichend warm ist, in der Übergangszeit aber zu kalt ist, muss der Einsteller
03-001 angehoben werden.
1
03-0013
03-053
03-000
03-012
-8 -6 -4 -2 0 2 4 6
07-002
03-051
03-021
8 10 12 14 16 18 20 22 24
03-001
TA[ C]
