4.9.2. Anschluss des Bedienteils

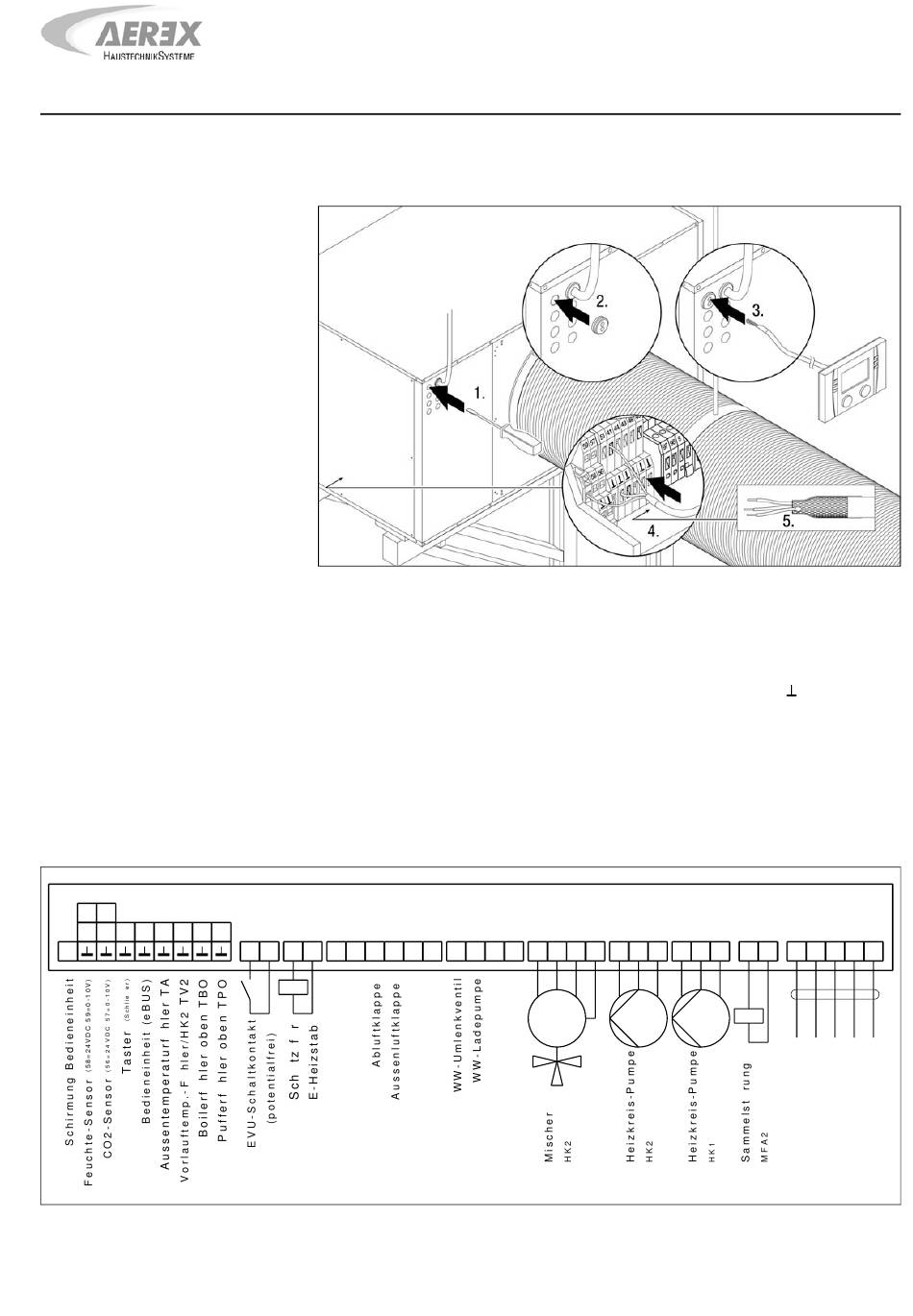

Anschlussschaltplan
5 9 5 7
5 8 5 6 4 4 4 3 4 6 4 5
5 1 4 1
P E
■
Der Anschluss des Bedienteils erfolgt über eine zweiadrige, abgeschirmte Leitung (Bereitstellung
bauseitig).
■
Achten Sie darauf, dass der Schirm an die Erdungsklemme angeschlossen ist.
1. Brechen Sie vorsichtig mit einem Schraubendreher den Verschluss der Kabeldurchführung heraus.
2. Setzen Sie einen Kabelschutz (Membrantülle) oder eine Kabelverschraubung in die Öffnung ein,
um die Leitung vor den scharfen Kanten des Gehäuses zu schützen.
3. Führen Sie die Leitung durch den Kabelschutz / die Verschraubung und verlegen Sie sie seitlich im
Innern des Gehäuses.
4. Schließen Sie die zweiadrige Leitung des Bedienteils an die Klemmen 41 und
5. Löten Sie an den Schirm ein kurzes Stück Leitung an.
6. Isolieren Sie den Schirm mit Schrumpfschlauch.
7. Schließen Sie die Leitung an die Schutzleiterklemme an.
■
Kontrollieren Sie die angeschlossenen Leitungen auf festen Sitz.
9 7 9 8 6 L ' L '
N A N P E
I
4 5 M - 3
N P E N P E
M +
M -
N
M +
4. Montagehinweise
an.
2
N P E N P E N L 1
1
L 1
0 0 7 4 . 0 2 9 4 . 0 0 0 0
L 2 L 3
N P E
L 3
P E
L 2
N
