Allgemeine Beschreibung

3.2. Abbildung der
Luft / Wasser-Wärmepumpe LWP 5 R
3.3.

Funktionsprinzip

12
Die Luft / Wasser-Wärmepumpe ist eine Kompaktwärmepumpe in pulverbeschichtetem Stahlblechge-
häuse. Sie ist ausgestattet mit einer hochwertigen Schalldämmung und gegen Schwitz- und Kondens-
wasser geschützt.
Neben der guten Leistungszahl und ihrem ruhigen Lauf zeichnet sie sich durch das geringe Kältemittel-
volumen aus.
Die Luft / Wasser-Wärmepumpe befindet sich durch den Hubkolbenverdichter, Cu/Al-Lamellen-Wär-
metauscher, Edelstahlplatten-Kondensatoren und EC-Radialventilator auf dem neusten Stand der
Technik.

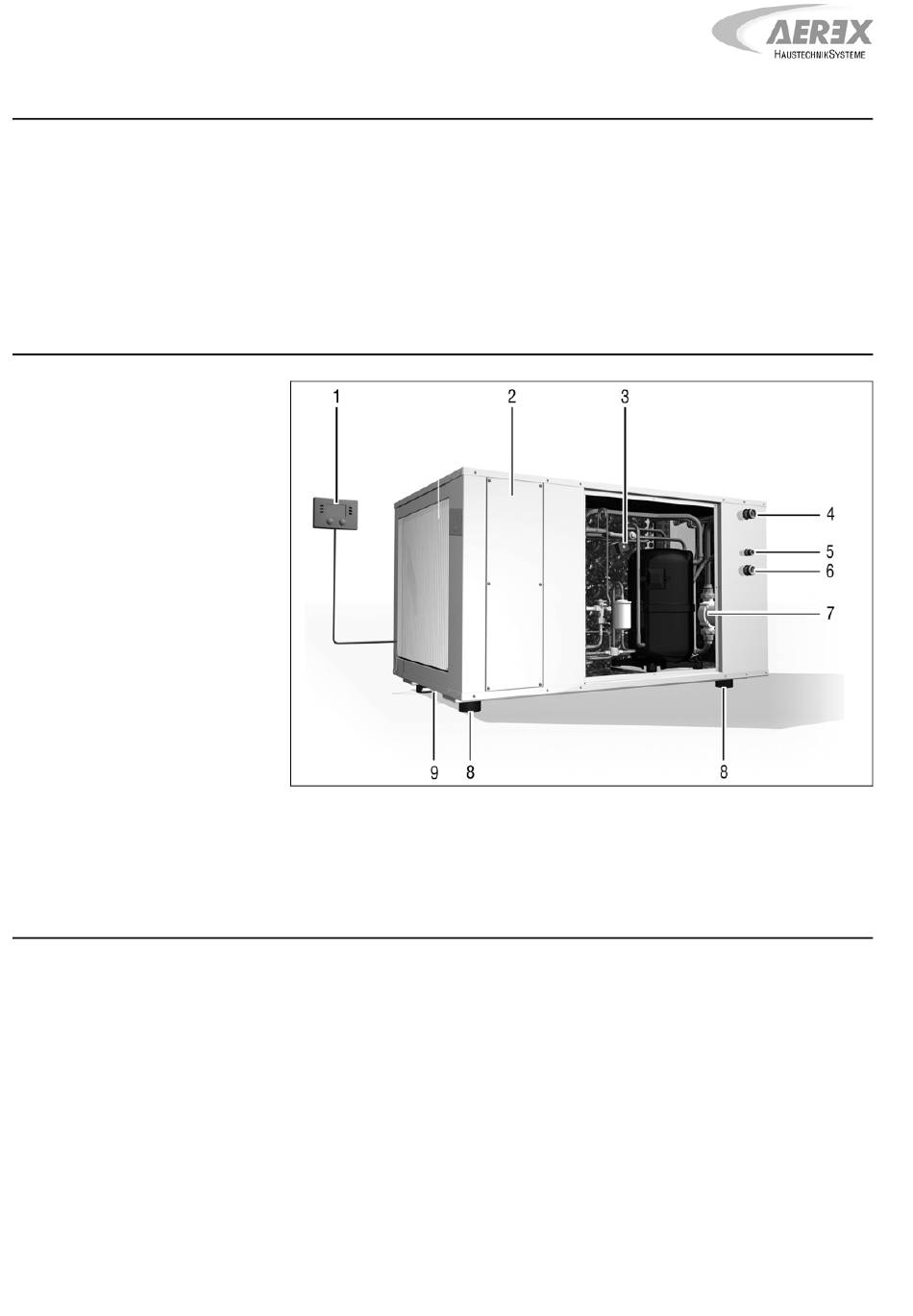

1 Bedienteil
2 Revisionsöffnung für Verdampfer
3 4/2-Wege-Ventil für Heißgasabtauung
4 WP-Vorlauf Heizen
5 WP-Vorlauf Warmwasser
Die über ein Rohrsystem angesaugte Außenluft wird über einen Verdampfer geführt. In diesem nimmt
das flüssige Kältemittel die Energie der Außenluft auf und verdampft.
Das dampfförmige, aber noch kalte Kältemittel wird verdichtet und dabei erhitzt.
Als sogenanntes Heißgas verlässt das Kältemittel nun den Verdichter und gibt in dem Verflüssiger die
gewonnene Energie ab, kondensiert und verlässt als warmes, flüssiges Kältemittel den Verflüssiger.
Durch diesen Prozess wird das Trink- und Heizwasser erhitzt.
Das Kältemittel gelangt nun in das Expansionsventil. Hier wird der Druck gesenkt und die Temperatur
des Kältemittels nimmt ohne Abgabe von Energie ab.
Das kalte, flüssige Kältemittel wird nun wieder dem Verdampfer zugeführt und der Kreislauf beginnt
von vorne. Durch dieses Prinzip leitet die Luft / Wasser-Wärmepumpe ein Mehrfaches an Heizenergie
in das Haus, als sie an elektrischer Energie aufwendet.
Das Verhältnis von erzeugter Wärmeenergie zur aufgewendeten elektrischen Energie wird als
Leistungszahl bezeichnet.
6 WP-Rücklauf Heizen
7 Integrierte Speicherladepumpe
8 Schwingungskompensatoren zur Schallentkopplung
(siehe Bildpreisliste)
9 Kondensatablauf 3/4"
