4.9.3. Anschluss des Außenfühlers
■
Der Anschluss des Außenfühlers erfolgt über eine zweiadrige Leitung. Diese muss witterungsbe-
ständig sein, da sie sich zum Teil im Freien befindet.

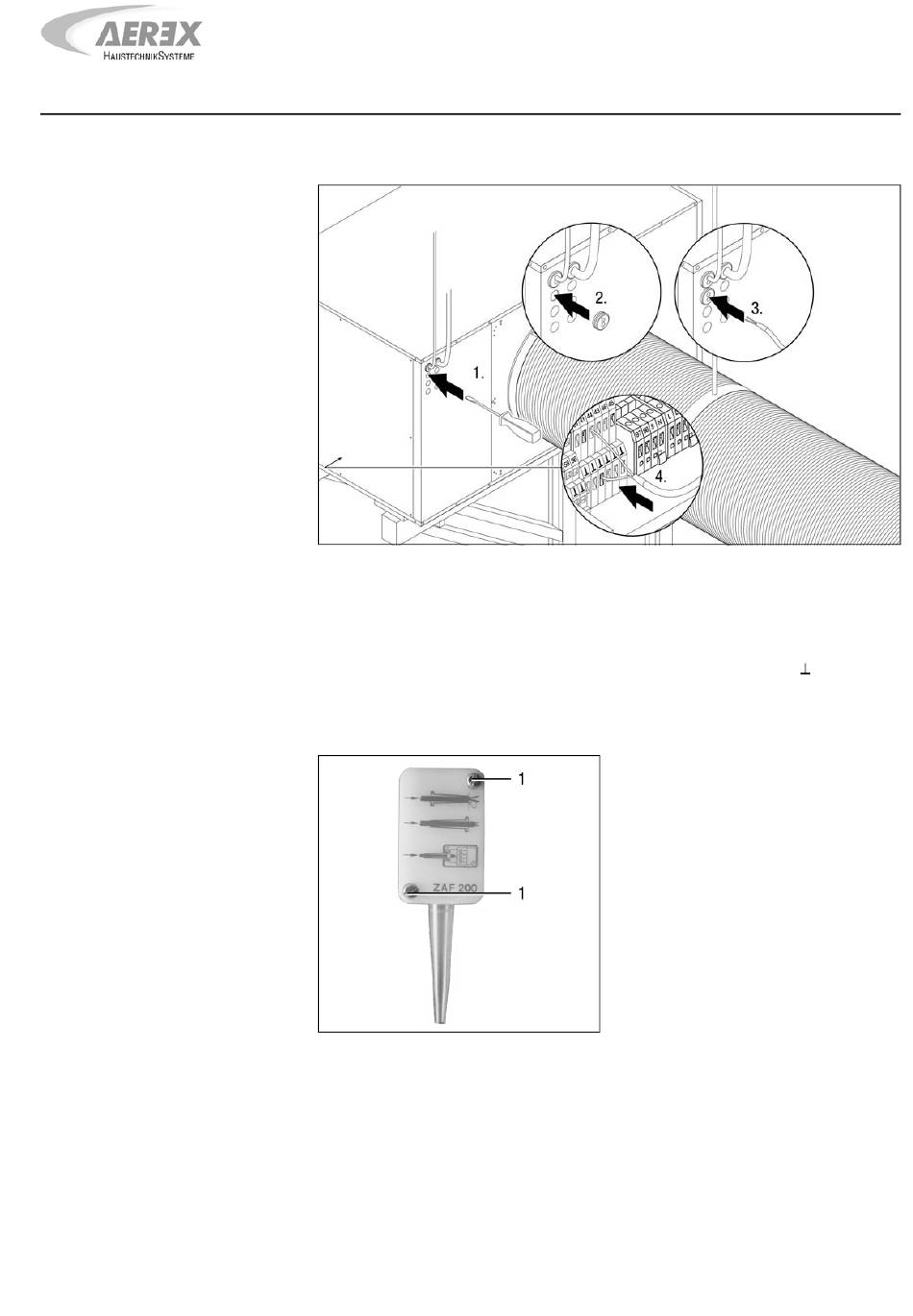

1. Brechen Sie vorsichtig mit einem Schraubendreher den Verschluss der Kabeldurchführung heraus.
2. Setzen Sie einen Kabelschutz (Membrantülle) oder eine Kabelverschraubung in die Öffnung ein,
um die Leitung vor den scharfen Kanten des Gehäuses zu schützen.
3. Führen Sie die Leitung durch den Kabelschutz / die Verschraubung und verlegen Sie sie seitlich im
Innern des Gehäuses.
4. Schließen Sie die zweiadrige Leitung des Außenfühlers an die Klemmen 44 und
5. Führen Sie die Leitung durch die Außenwand zum Außenfühler.
6. Öffnen Sie das Gehäuse des Außenfühlers durch Entfernen der beiden Schrauben (1).
4. Montagehinweise
an.
35
