aerex Reco B.2000-6000 Installationshinweis

Installationshinweis Art. Nr. 0043.0699

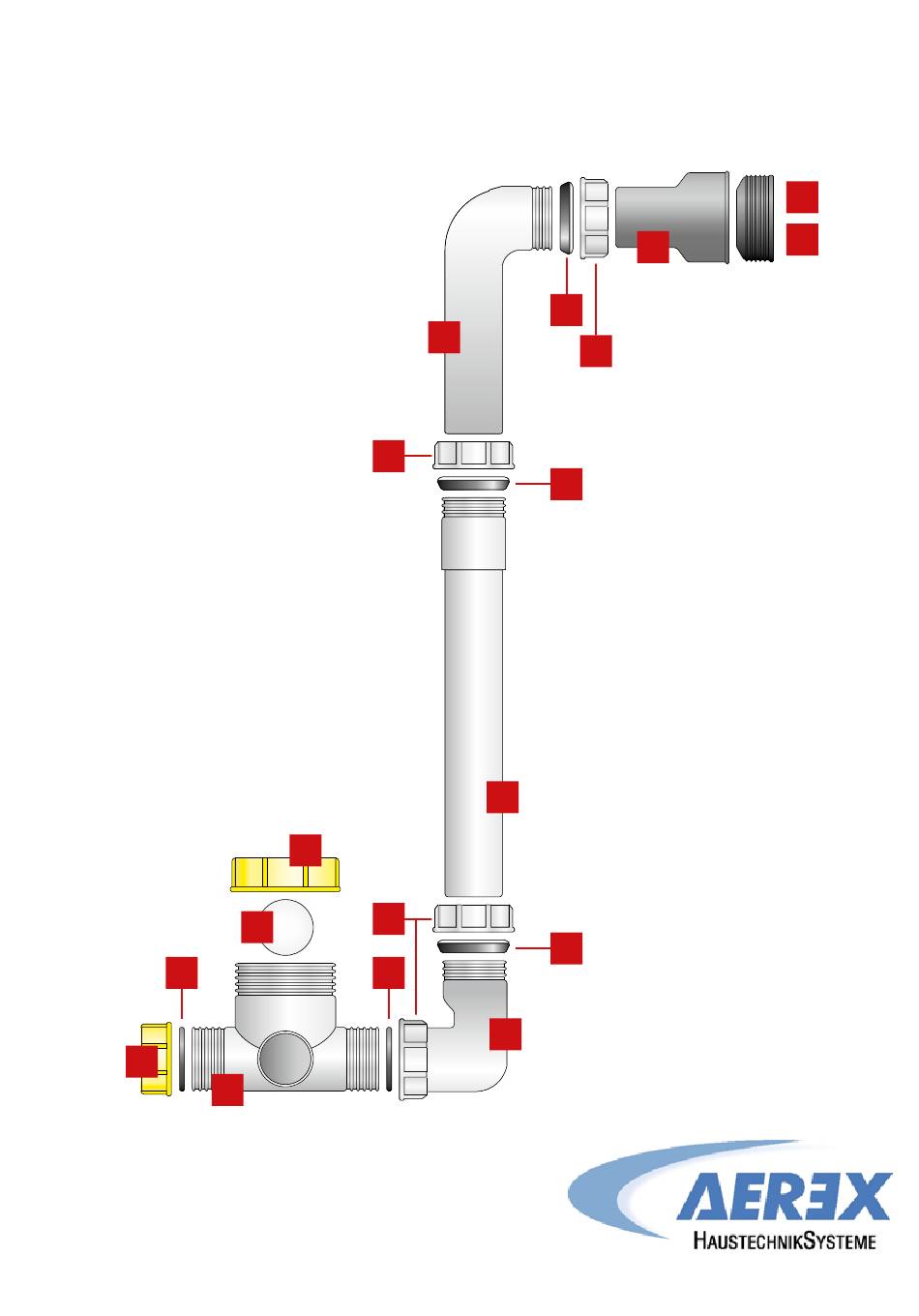

Sondersiphon saugseitig
(Reco B.2000-6000)
Der saugseitige
Sondersiphon
dient zur Entwässerung
von RLT-Geräten
in den Nassbereichen
nach den Richtlinien
der Klimatechnik
9
11
10
Steinkirchring 27, 78056 Villingen-Schwenningen, Telefon: (0 77 20) 6 94-8 80, Telefax: (0 77 20) 6 94-8 81, info@aerex.de
4
13
4
12
9
Aerex HaustechnikSysteme GmbH
5
6
4
5
7
5
8
1
2
3
1
Gummimanschette
DN 30/50
für Anschluss ¾" – 1"
2
Gummimanschette
DN 40/50
für Anschluss 1 ¼"
3
Anschlussstück
DN 40/40
für Anschluss 1 ½"
(eindichten)
4
Überwurfmutter 1 ½"
(4 Stück)
5
Keildichtung D=40mm
(3 Stück)
6
Bogen D=40mm, 90°
7
Verlängerungsrohr
D=40mm
8
Anschlusswinkel
D=40mm, 90°
9
Flachdichtung 1 ½"
(2 Stück)
10
Rückschlagventil
mit Auslauf
11
Verschlusskappe 1 ½"
12
Rückschlagkugel
13
Verschlusskappe 2"
