3.8.

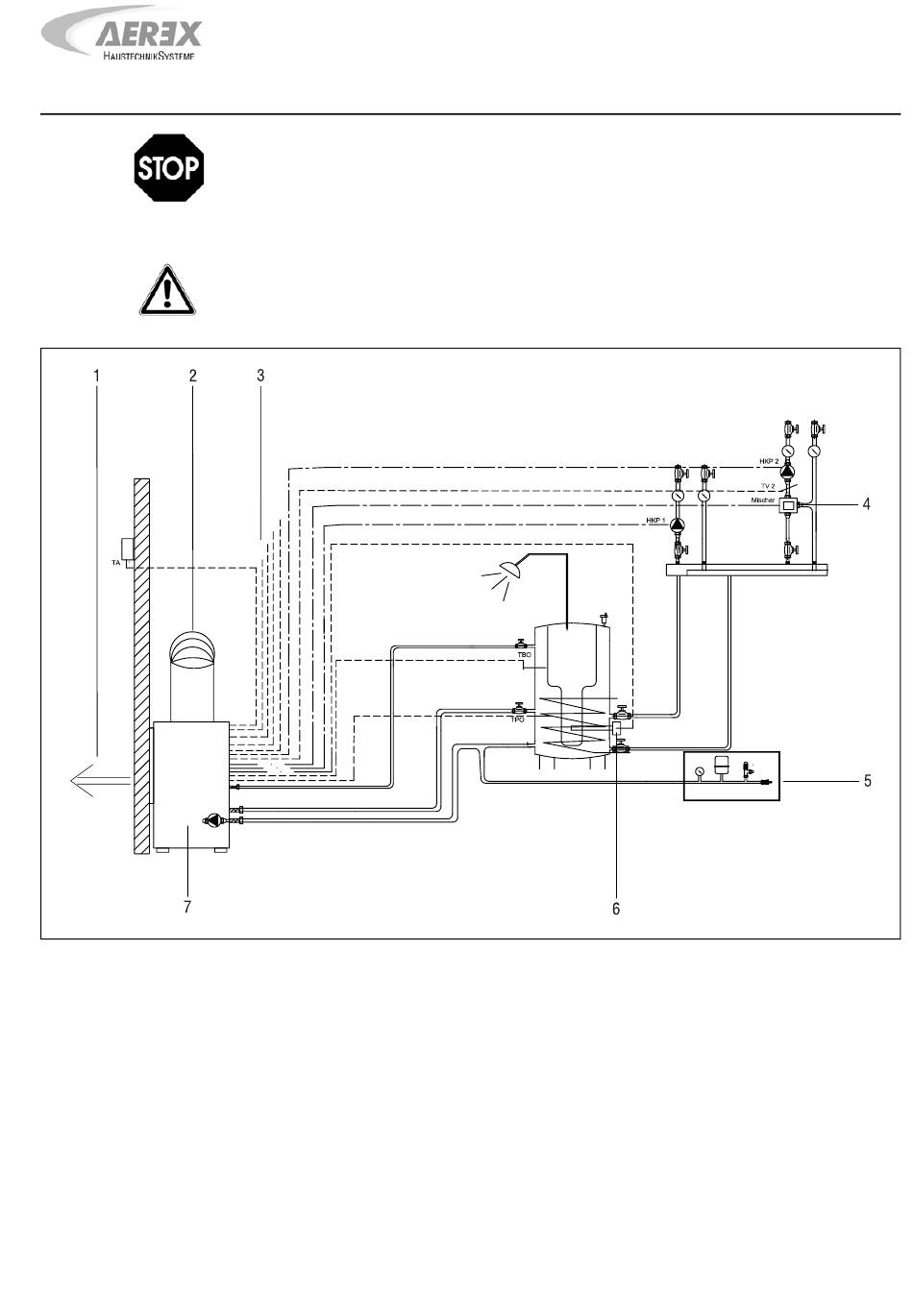

Hydraulikschema
Das hier dargestellte Hydraulikschema ist vom Planer bzw. Installateur vor Verwendung zu prüfen.
Bei der Installation ist auf alle sicherheitstechnischen Ausrüstungen zu achten!
Ein dauerhaft störungsfreier Betrieb ist nur dann gewährleistet, wenn die wasserführenden Kreisläufe
frei von Verschmutzungen sind.
Bei integrierter Warmwasser-Aufbereitung müssen gesetzliche Vorschriften in Bezug auf Material und
Ausstattung der Installation eingehalten werden.
Dieses Hydraulikschema ersetzt keine fachtechnische Planung des Heizkreislaufs.
1 Fortluft
2 Luftansaugung
3 Netzanschluss 400 V, 3 N ~, Steuerphase, EVU-Sperre
4 Mischer
5 Sicherheitsgruppe bestehend aus Sicherheitsventil, Manometer, KFE-Hahn, MAG
6 Elektro-Einsatz
Elektro-Heizstab bei monoenergetischer Betriebsweise als 2. Heizstufe erforderlich
7 Luft / Wasser-Wärmepumpe (Speicherladepumpe in Luft / Wasser-Wärmepumpe eingebaut)
HKP 1 = Heizkreispumpe (direkter Kreis, Heizkreis 1)
HKP 2 = Heizkreispumpe (Mischerkreis, Heizkreis 2)
TA
= Außentemperaturfühler
TBO
= Warmwassertemperaturfühler
TPO
= Puffertemperaturfühler
TV 2
= Vorlauffühler (Mischerkreis, Heizkreis 2)
3. Technische Informationen
17
