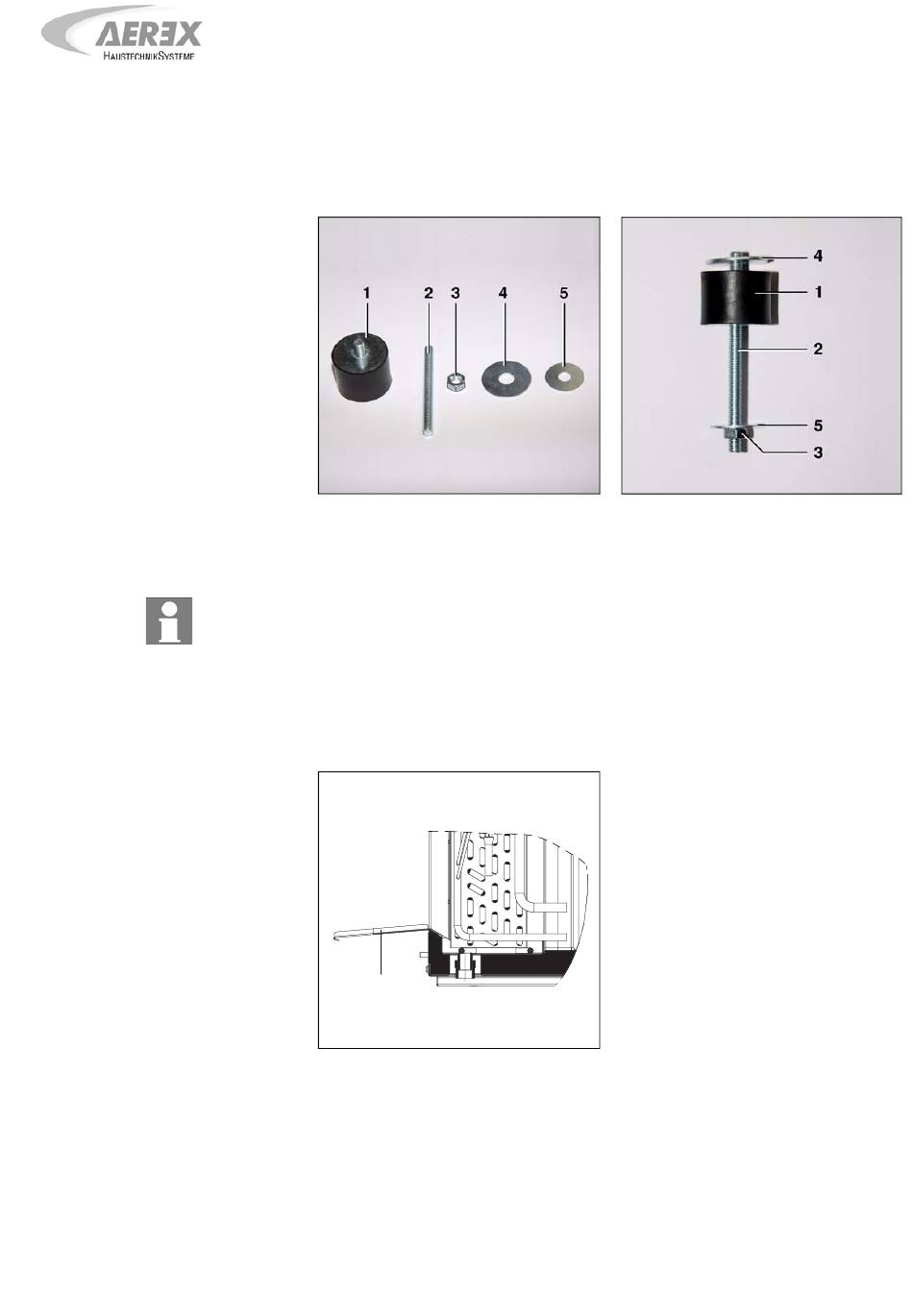

Schwingungskompensatoren zur Vibrationsdämpfung
Zwischen dem Wandhalter und der Luft / Wasser-Wärmepumpe sind vier Schwingungskompensato-
ren zu installieren, um die Vibrationen, die während des Betriebs entstehen, nicht auf das Gebäude zu
übertragen.
1 Schwingungskompensator (4 x)
2 Gewindestange M8 x 80 mm (4 x)
3 Mutter (4 x)
4 Unterlegscheibe groß (nur für die linke Seite) (2 x)
5 Unterlegscheibe klein (4 x)
Diese Schwingungskompensatoren sind im Lieferumfang des Wandhalters WPWK enthalten.
Auf der linken Seite müssen zum Ausgleich je eine große Unterlegscheibe montiert werden.
Montage der Luft / Wasser-Wärmepumpe
Schritt 1:
Montieren Sie den Verbindungsstutzen an die Luft / Wasser-Wärmepumpe.
Schritt 2:
1
■
Montieren Sie das Ablaufblech (1) auf dem Kondensatwannenrand. Ziehen Sie dazu die Schutzfolie
des Klebebandes, welches bereits am Ablaufblech aufgeklebt ist, ab.
4. Montagehinweise
25
