4.3.2. Montage auf einem Betonsockel

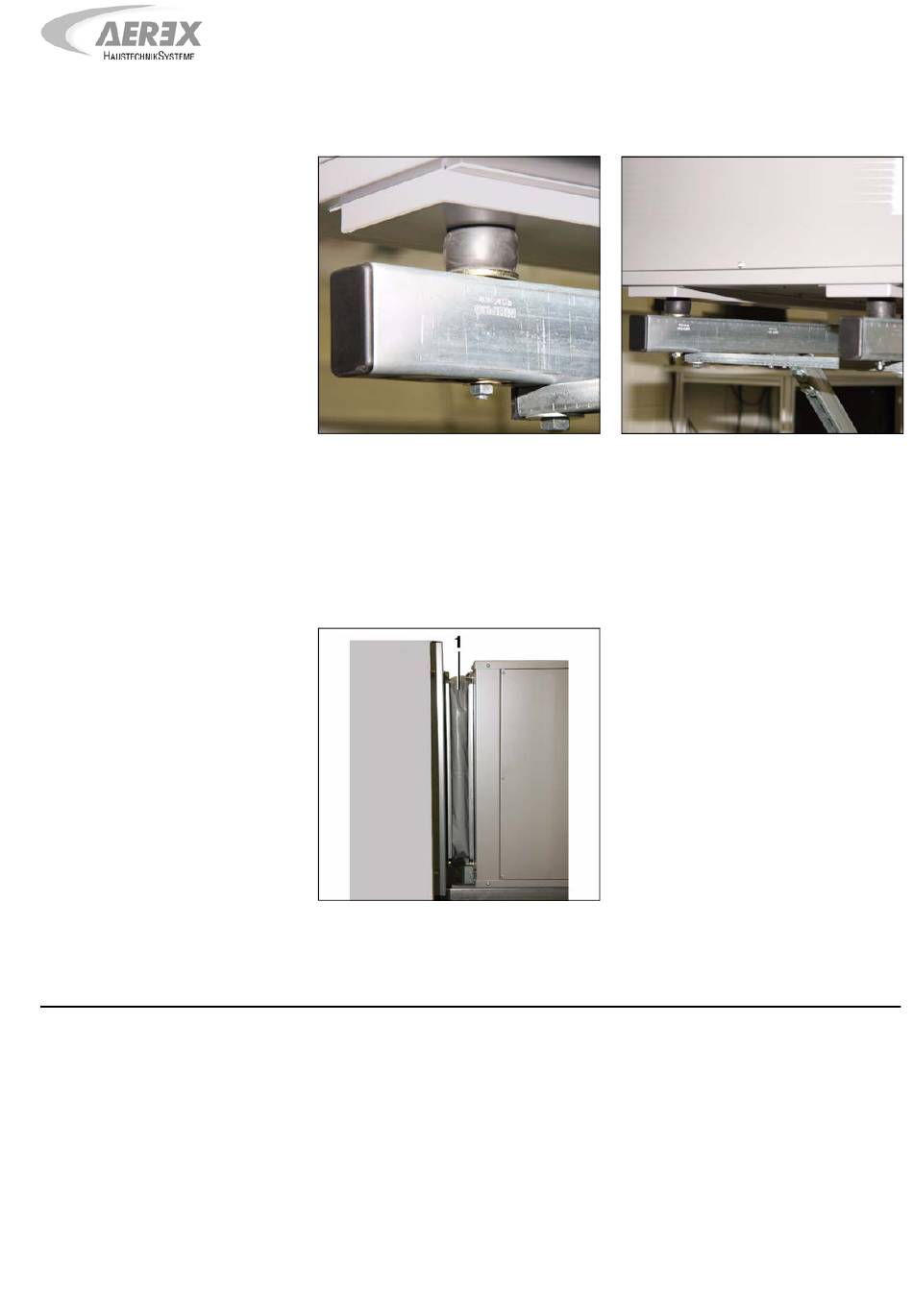

Schritt 5:
■
Stecken Sie die Gewindestangen M8 x 80 mm zur Befestigung der Luft / Wasser-Wärmepumpe
durch den Wandhalter und verschrauben Sie die Schwingungskompensatoren.
■
Positionieren Sie die Luft / Wasser-Wärmepumpe auf der Schiene so, dass der Verbindungsstut-
zen (Zubehör) zu den Gewindebolzen der Wand-Anschlussplatte (Zubehör) passt und gleichzeitig
leicht gestaucht ist. Der Wandhalter ist hierfür mit Langlöchern versehen.
■
Verschrauben Sie die Gewindestangen mit den M8-Muttern und den Unterlegscheiben von der
Unterseite.
■
Bringen Sie den Kantenschutz am Wandhalter an.
1 Verbindungsstutzen
Sollte aus statischen oder platztechnischen Gründen die Montage über den Wandhalter nicht möglich
sein, so besteht die Möglichkeit, die Luft / Wasser-Wärmepumpe auf einen Betonsockel zu stellen.
Dieser Betonsockel sollte mindestens 100 mm länger und 100 mm breiter als die Luft / Wasser-
Wärmepumpe sein, um einen sicheren Stand zu garantieren. Um die Vibrationen der Luft / Wasser-
Wärmepumpe nicht auf das Gebäude zu übertragen, empfehlen wir die Montage auf Standfüßen (als
Zubehör erhältlich).
Beachten Sie die Höhe zum Anschließen des Kondensatablaufs (siehe Kapitel 4.5).
