Abmessungen und Montage des Bedienteils

4.8. Hydraulischer Anschluss der Luft / Wasser-Wärmepumpe

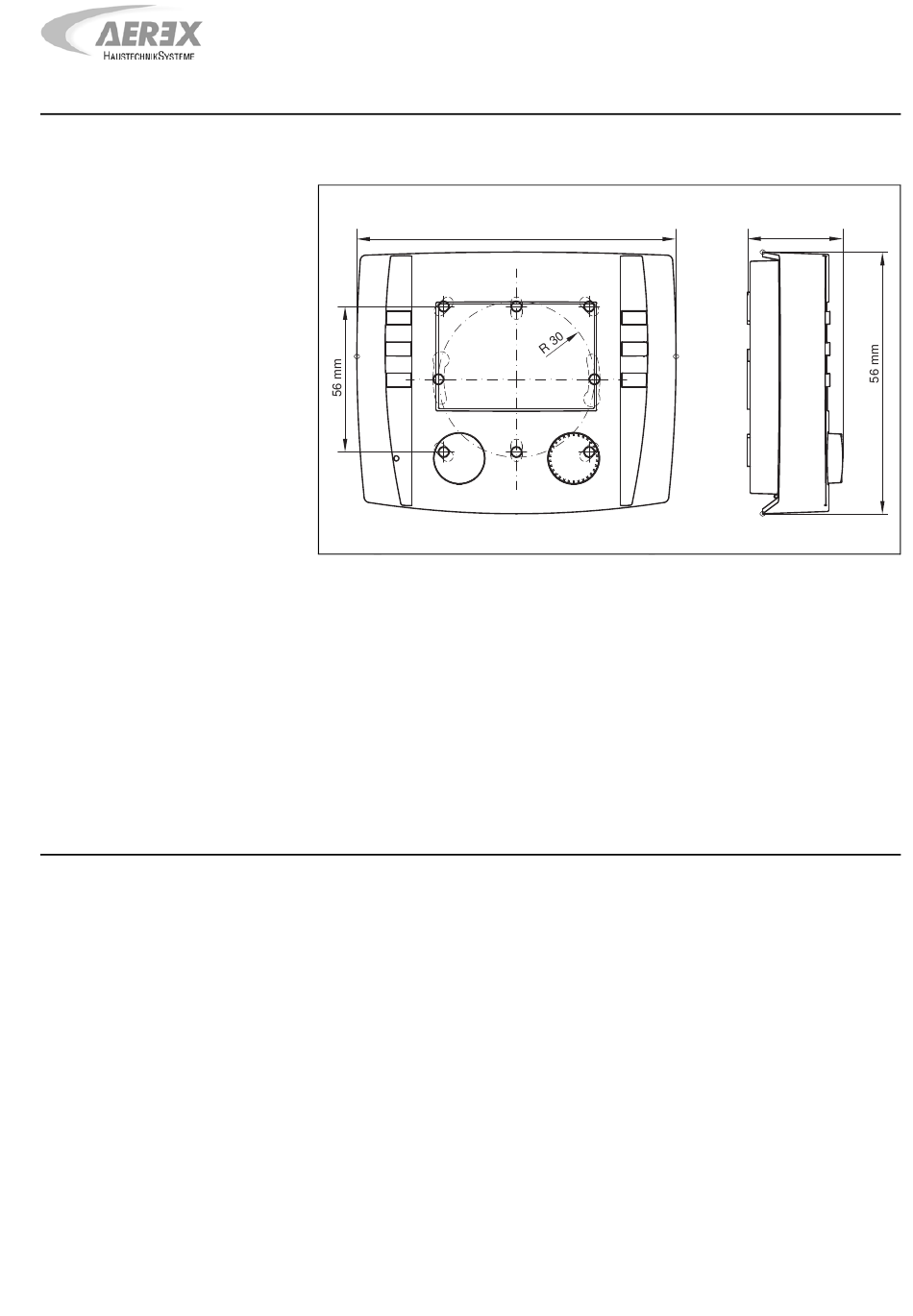

Abmessungen des Bedienteils
Elektrischer Anschluss des Bedienteils siehe Kapitel 4.9.2.
Montage des Bedienteils
Bestimmung des Montageortes
Sofern das Bedienteil zur Raumtemperaturerfassung genutzt wird, sind nachfolgende Hinweise zu be-
rücksichtigen:
- Im Referenzraum an einer Innenwand mit normal beheiztem Nebenraum montieren.
In diesem Raum dürfen keine weiteren Regelgeräte, z. B. Thermostatventile, wirksam sein.
- Ca. 1500 mm ab Boden.
- Freie Luftzirkulation sicherstellen (nicht in Nischen oder Schränken etc.).
- Nicht neben einer Wärmequelle installieren.
- Nicht der direkten Sonneneinstrahlung aussetzen.
Die Luft / Wasser-Wärmepumpe wird in einen vorhandenen Heizkreis eingebunden oder an den
Systemspeicher angeschlossen.
Eine grafische Darstellung finden Sie im Kapitel 3.7.
Das Hydraulikschema finden Sie im Kapitel 3.8.
In speziellen Anwendungsfällen erhalten Sie vom Planungsbüro nähere Informationen.
